1、目的与适用范围

1.1 本方法适用于测定道路石油沥青、聚合物改性沥青、液体石油沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

1.2 沥青延度的试验温度与拉伸速率可根据要求采用，通常采用的试验温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.25 cm/min。当低温采用1cm/min±0.5 cm/min拉伸速度时，应在报告中说明。

2、仪具与材料技术要求

2.1 延度仪：延度仪的测量长度不宜大于150cm，仪器应有自动控温、控速系统。应满足试件浸没于水中，能保持规定的试验温度及规定的拉伸速度拉伸试件，且试验时应无明显振动。该仪器的形状及组成如图T0605-1所示。

2.2 试模：黄铜制，由两个端模和两个侧模组成，试模内侧表面粗糙度Ra0.2μm。其形状及尺寸如图 T0605-2所示。

2.3 试模底板：玻璃板和磨光的铜板、不锈钢板（表面粗糙度Ra0.2μm）。

2.4 恒温水槽：容量不少于10L，控制温度的准确度为0.1℃。水槽中应设有带孔搁架，搁架距水槽底不得少于50mm。试件浸入水中深度不小于100mm。

2.5 温度计：量程0～50℃，分度值0.1℃。

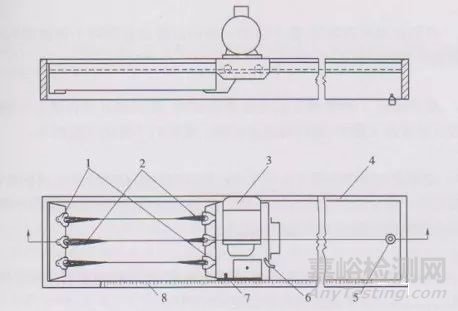

图 T0605-1延度仪

1-试膜；2-试样；3-电机；4-水槽；5-泄水孔；6-开关柄；7-指针；8-标尺

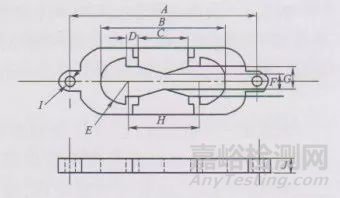

图 T0605-2 延度仪试模

A-两端模环中心点距离111.5～113.5mm；B-试件总长74.5～75.5mm；C-端模间距29.7～30.3mm；D-肩长6.8～7.2mm；E-半径15.75～16.25mm；F-最小横断面宽9.9～10.1mm；G-端模口宽19.8～20.2mm；H-两半圆心间距离42.9～43.1mm；I-端模孔直径6.5～6.7mm；J-厚度9.9～10.1mm

3、方法与步骤

3.1

准备工作

3.1.1 将隔离剂拌和均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模地板上装妥。

3.1.2 准备试样，然后将试样仔细自试模的一端至另一端往返数次缓缓注入模中，最后略高于试模。灌模时不得使气泡混入。

3.1.3 试件在室温中冷却不少于1.5h，然后用热刮刀刮除高于试模的沥青，使沥青面与试模齐平。将试模连同底板再放入规定试验温度的水槽中保温1.5h。

3.1.4 检查延度仪拉伸速度是否符合规定要求，然后移动滑板使其指针正对标尺的零点。将延度仪注水，并保温达到试验温度±0.1℃。

3.2

试验步骤

3.2.1 将保温后的试件连同底板移入延度仪的水槽中，然后将盛有试样的试模自玻璃板或不锈钢板上取下，将试模两端的孔分别套在滑板及槽端固定板的金属柱上，并取下侧模。水面距试件表面应不小于25mm。

3.2.2 开动延度仪，观察试样的延伸情况。此时应注意，在试验过程中，水温应始终保持在试验温度规定的范围内，且仪器不得有振动，水面不得有晃动，当水槽采用循环水时，应暂时中断循环，停止水流。试验中，当发现沥青细丝浮于水面或沉入槽底时，应在水中加入酒精或者食盐，调整水的密度至试验相近后，重新试验。

3.2.3 试件拉断时，读取指针所指标尺上的读数，以cm计。在正常情况下，试件延伸应成锥尖状，拉伸时实际断面接近零。如不能得到这种结果则应在报告中注明。

4、报告

同一样品，每次平行试验不少于3个，如3个测定结果均大于100cm，试验结果记作“>100cm”；特殊需要也可分别记录实测值。3个测定结果中，当有一个以上的测定值小于100cm时，若最大值或最小值与平均值之差满足重复性试验要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作“>100cm”；若最大值或最小值与平均值之差不符合重复性试验要求时，试验应重新进行。

5、允许误差

当试验结果小于100cm时，重复性试验的允许误差为平均值的20%，再现性试验的允许误差为平均值的30%。
