您当前的位置：检测资讯 > 法规标准
嘉峪检测网 2018-01-26 17:09

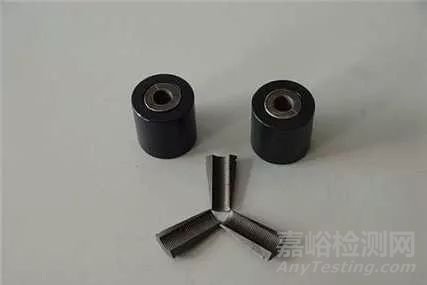

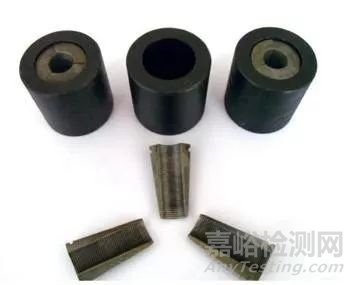

锚具夹片通常采用20CrMnTi优质碳素钢经热处理制成，硬度大致为78HRA~85 HRA。在对锚具夹片进行试验室硬度检测过程中，我总结影响检测结果的因素主要有以下几点：
01、洛氏硬度计
洛氏硬度计的示值误差不应超过±1.5 HRA，校准周期不得超过12个月，重复性不得大于0.8个洛氏单位，安放设备的试验台以水泥或金属为基体，有一定的刚度和强度，从而保证设备的平稳。台面水平度为0.2/1000之内。设备需定期维护以保证各部件运转灵活。
02、工装
夹片硬度测试需要设计专门工装作为支撑。不同试验室所用工装的规格及样式也不尽相同。夹片硬度测试工装一般由两部分组成，一是支撑杆，二是垫块。如图：
支撑杆要求直径14mm表面光滑，硬度不低于60 HRC，长度大于夹片长度，两头留有螺孔，垫块要以40Cr或45#钢制成，底面水平，顶面成斜面状，倾角5°～6°。将支撑杆牢固的固定在垫块上，这样当夹片紧扣在支撑杆上时，移动夹片能够保证其外锥面母线与压头垂直，确保所测夹片硬度的准确性。实践证明支撑杆的直径及与垫块能否保持充分接触，对试验结果影响非常显著。支撑杆太粗，夹片与支撑杆之间会产生空隙，致使检测结果偏小，甚至不符合标准或设计要求。支撑杆太细将无法支撑起夹片，所以支撑杆直径为14mm时较为合适，能够满足多种不同规格的夹片。支撑杆与垫块接触不充分有空隙时检测结果也会偏小。有时，委托方要求将夹片竖立在工作台上打其大端，实践证明如果采用竖立打大端方法，由于夹片小端较薄与工作台接触面积较小，测试结果也会偏低，因此不宜采用。
03、测试方法

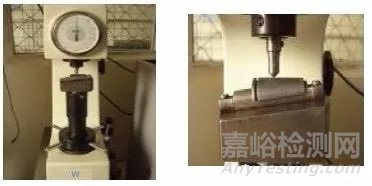

检测夹片硬度时，首先用棉布将夹片上的油脂擦干净，并保证检测面光滑，移动夹片及垫块使夹片外锥面母线与硬度计压头保持垂直，调整设备仪表指针，无冲击和振动施加初试验力。初试验力保持时间不应超过3s，无冲击及振动将试验杆调整至基准位置，加载试验主力，从初试验力施加至总试验力的时间一般为2s～3s，总试验力保持4s±2s，然后卸除主试验力，保持初试验力，经短时间稳定后进行读数。两相邻压痕中心之间的距离至少应为压痕直径的4倍且不应小于2mm，任一压痕中心距试件边缘的距离至少应为压痕直径的2.5倍，且不应小于1mm 。每一片夹片打4～6点，第一个点不记录，然后计算平均值即为该夹片硬度。如图：
04、检测环境
检测环境温度一般为10℃～35℃，检测时应尽可能保持较小的温度变化，因为温度变化可能对检测结果产生影响，设备周围无振动源，以免检测过程中硬度计受振动或冲击影响检测结果。
总结
综上所述影响夹片硬度检测结果的因素有多种，但设备、检测方法、检测环境因素可以通过计量部门校准、调试、严格按照操作手册及相关标准操作及设备安放等措施比较容易解决，而工装的选料和制作往往不好控制，因此在检测夹片硬度过程中感觉有异常时要尽可能选用不同规格的工装进行检测比对，分析产生差异的原因，方能检测出准确的硬度值。
来源：硬度计
