非破坏性涂层厚度测量分析

嘉峪检测网        2018-06-07 14:53

涂料和部件由于装饰和保护表面作用而涂了一层涂层,对应用材料的实际测量涂层厚度是非常重要的。PHYNIX涂层测厚仪无损厚度测量使用两种不同的方法:磁感应和电涡流原理:

对于钢铁材料的无损测量,即铁磁性基底,采用磁感应原理。磁感应原理是采用标有F或FN的模型(F =铁磁性)例如字尾®FN。涂层必须是非磁性的,例如,清漆、油漆、搪瓷、塑料、玻璃、铝、铅、铬、铜、黄铜、锌、锡等。

涡流原理可在非磁性金属基材上进行无损测量,如铝、铝合金、铅、青铜、铜、黄铜、锌、压铸锌、锡。电涡流原理用于标记或FN模型(n =有色),例如字尾®容易i-fn。所测试的涂层必须是电绝缘的,例如清漆、油漆、搪瓷、塑料、玻璃、阳极氧化涂层和陶瓷。

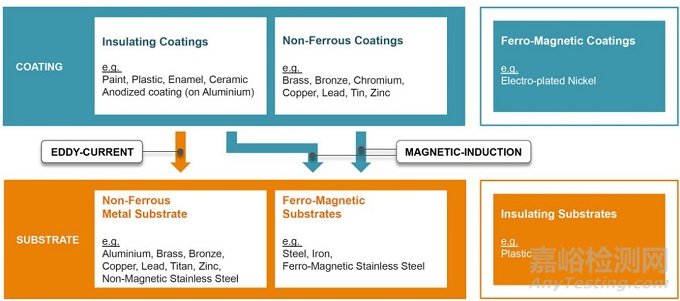

涂层厚度的典型应用量规使用磁感应和电涡流原理

非破坏性涂层厚度测量分析

所有Surfix®模型满足厚度测量特殊的国际标准:

方法一:ISO 2808

磁感应法:DIN EN ISO 2178,ASTM b499,ASTM开D7091

涡电流法:DIN EN ISO 2360,ASTM d7091

测量技术的基本术语:DIN 1319,部分1和部分3

功能的传感器

下图为磁感应测量的探测原理(如模型Surfix®F)。为此,交变磁场在两极空间中产生的。



当一个极接近铁部分,磁场会被放大。然后,在第二线圈产生电压(测量线圈)。这个电压取决于铁的距离。通过将铁芯或测量传感器的涂层,所定义的距离结果极和铁之间的关系,从而确定线圈电压。这是评估电子和数字显示为涂层厚度。

根据电涡流法测量只使用一个单一的线圈(如模型字尾®N),通过高频交流电流。这就产生了交变电磁场绕线圈。

当其交变磁场线圈的方法一种有色金属,交流–称为涡流–是这个金属诱导。这产生了另一个电磁交变磁场的方向相反,削弱了原来的场。线圈中的作用是一个变化的感应,每个线圈的特性。通过测量传感器的涂层应用,定义距离的线圈和有色金属的结果之间的关系,从而确定线圈电感。这将是评估电子和数字显示为涂层厚度。

在组合的探针(如模型字尾®FN),两线圈系统放置在测量传感器,两线圈的交变磁场–低频和高频交变磁场–影响将传感器到被测物体。这两个线圈的测量信号进行自动评估电子和微处理器,使测量的基本材料相应的程序可以选择和正确的层厚度将显示,无论测量铁和有色金属发生。
