消失模涂料一般为水基涂料,在涂层烘烤过程会产生收缩,不同的涂料其收缩率不尽相同。收缩率大时:(1)涂料容易开裂;(2)模束的内转角涂料空鼓;(3)涂料厚薄不均或不同时干时,较薄的模片会产生翘曲变形;(4)模片尺寸因涂料收缩变小,影响铸件尺寸。对涂料的收缩率进行检测,可进行定量分析,具有重要作用,这里介绍一种消失模涂料收缩率的检测方法。

1 材料准备

(1)取一张A4的复印纸,标准尺寸297×210mm,沿宽度方向对半裁开,即297×105mm,用其中一张剪出“工”字形,上横、下横及中竖宽度取15mm,长度297mm不变。

(2)取一块450×250mm厚10- 15mm的泡沫板作为托板,放于平整的桌面上。

(3) 取一块400×200mm 厚0.01-0.03mm的塑料薄膜正中铺于

450×250mm的泡沫板上。

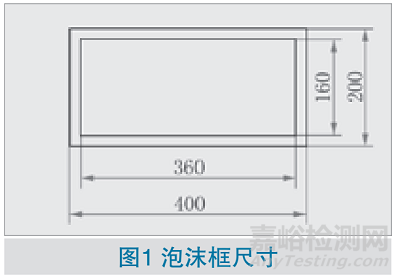

(4) 制作一个长方形泡沫框,尺寸如图1,厚度10mm,正中压在塑料薄膜上。

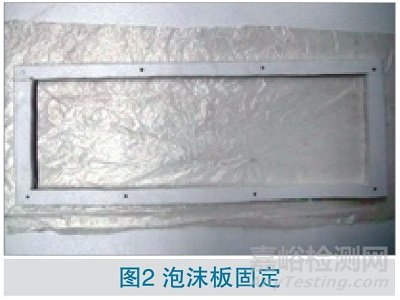

(5) 用8分铁钉8枚分段插于泡沫框上,与泡沫板固定,见图2。

2 收缩率的检测

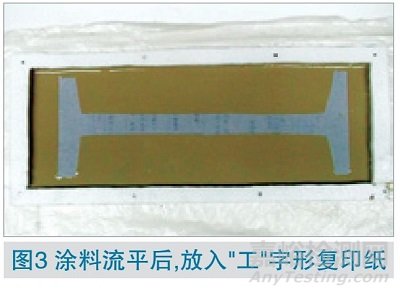

(1) 取待检测涂料(取于生产现场),在框内倒入涂料(厚度1.5- 2.0mm),也可以通过量杯称出比重, 按框内面积乘厚度乘比重计算出所需涂料重量,按重量倒入并流平。流平后,对中放入“工”字形复印纸(测量收缩后尺寸用),如图3。

(2)自然凉干至涂料不流动时(8小时),用小刀沿泡沫框内边切断涂料和薄膜,拔去铁钉,去除泡沫框和外边的薄膜,再进入烘烤炉烘烤至干取出,并测量“工”字形复印纸外边长度(可间隔取3点测量平均),如图4。

(3)收缩率计算:取测量数据为293mm(即涂料已由297mm 收缩为293mm),则收缩率=(297- 293)/297=1.35%。

3 结论

(1)不同的消失模涂料,由于配方的差异,有着不同的收缩率。收缩率大时,烘烤后的涂层会产生开裂、翘曲,模片尺寸因涂料收缩变矮,严重影响产品质量。

(2)对涂料收缩率的测定,方法简单易行,可进行收缩率定量的对比分析,有利于涂料选择或更改配方,减少涂料的收缩率,保证涂层质量。
