快速循环变场核磁共振来源于意大利Stelar公司,他是世界上首家将FFC技术商品化并成熟应用于各个领域的公司。2016年9月22日,Niumag和Stelar成立联合品牌——NiuStel,正式将FFC技术引入国内。话不多说,直接上重点!本篇文章带您了解快速变场核磁共振技术——源自意大利的独家技术,世界上世界上唯一通过改变磁场强度探测弛豫时间的仪器,探测分析动力学的有利工具,本篇文章围绕以下重点展开:
本篇文章主要内容提要
1:什么是快速循环变场核磁(FFC),与低场核磁有什么不同?
2:FFC用来做什么,具有哪些无法替代的功能和优势?
3:应用案例,用实验数据说话
1 什么是变场核磁,与低场核磁有何不同?
在开始讲变场核磁共振之前,我们有必要先来熟悉下核磁共振的主要的家庭成员:核磁共振波谱仪和时域核磁共振(低场核磁)
MRS

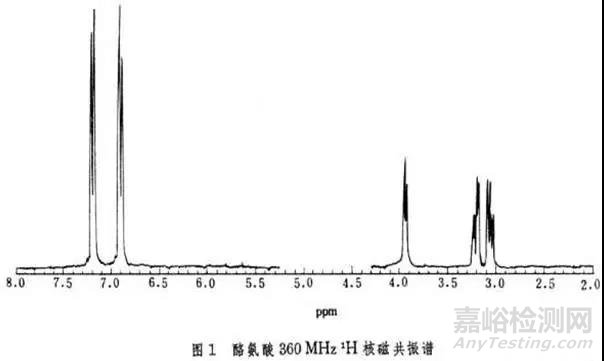

核磁共振波谱(MRS)就是我们常说的波谱核磁,一般是超导磁体,需要液氮维护。场强较高,一般用于做组分、结构鉴定和分析。
化学结构鉴定
物质鉴定、结构分析等
LF-NMR

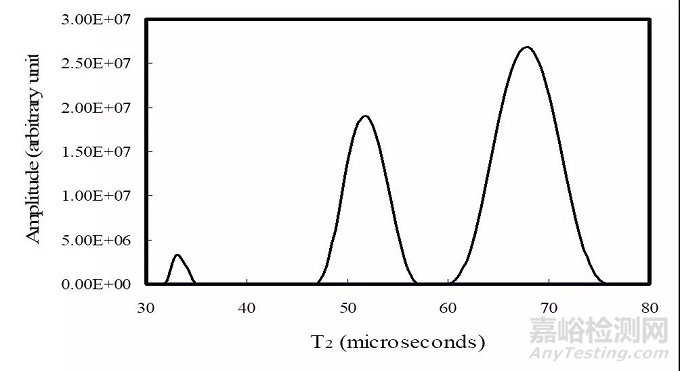

核磁共振时域分析(Time Domain)TD-NMR,主要以低场为主,也可成为低场核磁共振LF-NMR,主要研究分子之间的运动性。
磁场范围
一般为1T以下(纽迈产品主要以21MHz为主)
获取分子相互作用信息
区分不同运动状态的水分及油脂,水、油区分等,广泛应用于食品品质研究、岩石孔隙结构、高分子运动性、造影剂等
快速循环变场核磁
变场核磁共振技术FFC 是Fast Field Cycling 的简称,由快速场循环技术测量不同磁场下的弛豫率,此仪器改变宽范围的磁场强度(从几个KHz到40 MHz),主要测量T1随着磁场 强度的变化,研究核磁共振弛豫散布(NMRD)特性。
▲三种不同分子量的聚乙烯的NMRD曲线
我们知道,核磁共振波谱、低场核磁一般都是指H谱,尤其是低场核磁基本上能做H谱和F谱。
但是FFC NMR 使用的自旋核较广,
适用于如1H、2H、13C、7Li、19F、23Na等
读书小笔记
2018/9/14
低场核磁共振是在固定的磁场下测试氢核的T1和T2弛豫。
FFC NMR 是将自旋核(1H、2H、13C、7Li、19F、23Na等)放在变化的磁场中,测试T1随着磁场强度的变化,从而绘制一条横坐标是磁场强度,纵坐标是1/T1的曲线,也叫弛豫散步曲线(NMRD)
打个比方
假如我们在测试一辆汽车的各个性能指标,低场核磁共振就好比是汽车在匀速行驶时测试其平稳效果,舒适效果。而FFC就好比是汽车在加速行驶过程中测试汽车实际的加速性能、综合性能等。那些在匀速行驶时没能发现的缺陷和问题,很容易在加速中暴露。所以,LF-NMR和FFC-NMR某种程度可以互补。
2 FFC用来做什么?
FFC是探测分子运动学最有利的工具
研究1ηs—几μs的分子运动
对慢速分子运动尤为敏感
相比高场核磁与时域固定磁场的核磁,具有独一无二的优势
色散曲线(NMRD)类似于物质的指纹图谱;
用于鉴别不同性质的同种材料以及不同的材料;研究分子运动性

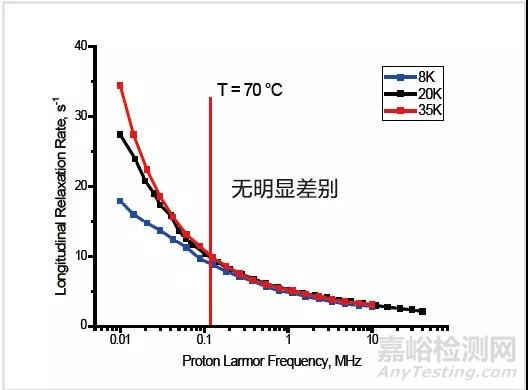

例如,不同分子量的聚合物,在0.1MHZ到100MHZ之间T1均没有差异,如何去分辨他们呢,利用FFC技术测试三种材料,可以清晰看到在更低的低场下,三者的弛豫效率明显不同。
应用领域
2 应用案例
临床造影剂的研发
当顺磁性离子(此案例中为轧)与大分子如蛋白质螯合时,1H NMRD谱图在10-100MHz之间的磁场强度范围内,出现一个峰值(弛豫速率增加)。
