图3 两向布线时布线策略
3. PCB设计中的布线
在PCB设计中，布线是关系PCB设计成功与否的关键阶段，PCB板上铜箔导线的位置、密度、宽窄、间距、走线形式等因素会决定PCB的抗干扰能力，因此，要获得PCB的最佳性能，必须要做到合理布线。
3.1 布线遵循原则
3.1.1 布线时板型选择和密度设计
在满足布线要求的前提下，PCB布线时选择的板型，单面板应优先考虑，其次是双面板、多层板。其布线密度，要结合电路结构及产品性能要求，合理选择，力求布线简单、均匀。
3.1.2 布线时的线宽与间距选择

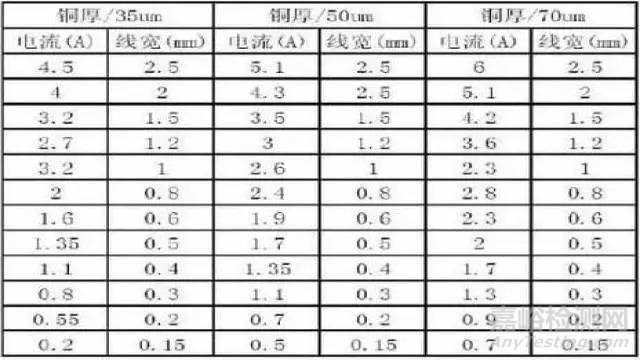

PCB中选择的导线，其最小宽度由导线与绝缘基扳间的粘附强度
和流过它们的电流值决定。导线最小宽度和间距一般不应小于8mil，如果布线密度允许，可以适当加宽导线宽度及导线间距。对铜箔厚度为2mil，宽度在40mil到600mil的导线，当流经该条导线的电流2A时，其温度不会高于3℃，一般选择导线宽度为60mil可满足要求。在没有特殊要求的情况下，布线通常选8～12mil导线宽度。而对于集成电路，尤其是数字电路，导线宽度最小可选择达到2～2.8mil，设计中，在条件允许的范围内，电源、地线宽度可尽量加宽，一般选择地线宽度大于电源线，而电源线宽度大于信号线宽度，必要时，可采用大面积敷铜接地。
在制作PCB布线设计中，输入输出端的导线应尽量避免交叉，可通过添加线间电容的方式避免发生反馈耦合。导线的间距一般选择为大于等于线宽，其最小值由最坏情况下的线间绝缘电阻和击穿电压决定，在数字电路中，在工艺允许的情况下，间距可选择5～8mil。
3.1.3 走线形式的选择

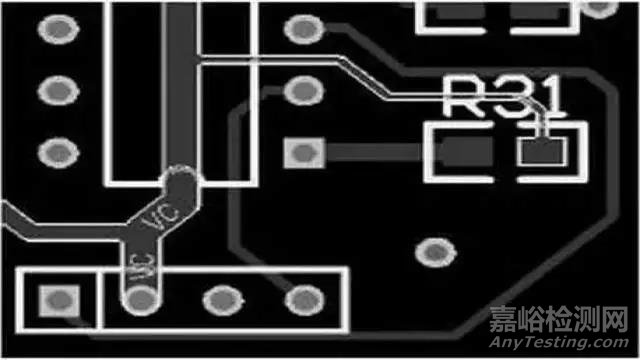

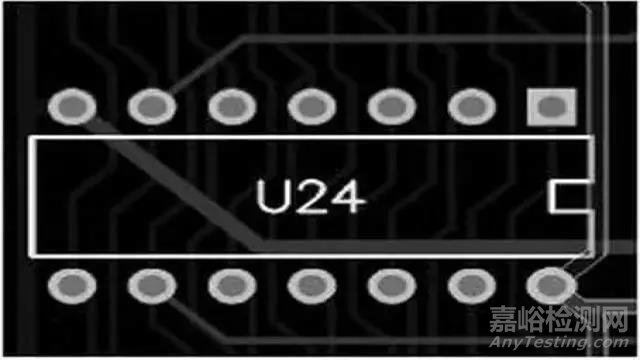

印制导线的布设应尽可能短。当电路为高频电路或布线密集的情况下，印制导线的拐弯应成圆角，如图1所示。当印制导线的拐弯成直角或尖角时，在高频电路或布线密集的情况下会影响电路的电气特性，在PCB设计中，由于直角或夹角在高频电路中会影响电气性能，导线拐弯一般选用45度折线或圆弧形，一般不使用90度折线布线，如图2所示。当两面布线时，PCB双面的导线一般选择正交垂直、斜交或弯曲走线，避免相互平行，以减小板间寄生耦合，如图3所示。
3.2 电源线和地线的处理

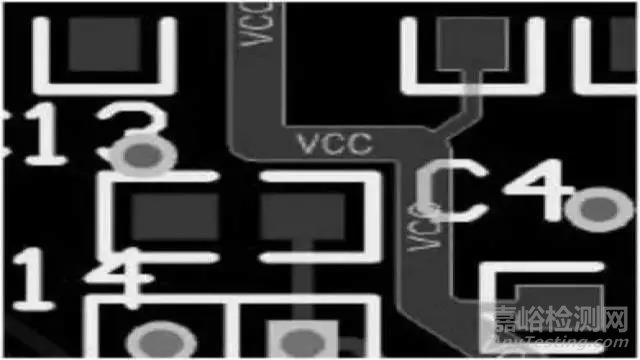

PCB布线中，要采取必要措施降低电源线和地线阻抗，减少公共阻抗、串扰和反射等所引起的波形畸变和振荡现象。电源线宽度，一般印制线路板电流的大小决定，电源线宽度一般选择48～100mil，在条件允许的情况下，电源线宽度尽量加宽，同时注意减少环路电阻，尽量使电源线、地线的走向和信号流向保持一致，增强PCB的抗噪声干扰能力。
3.2.1 电源设计原则
随着电路规模的增大，电路中的电源种类和数量也在增加，对于简单电路电源的分布，所有电源可汇总为一路。对于复杂电路，可将电路分成若干模块，电源的数目仍不变，还为1个。但是，对于有多种不同电压的电源，要根据电路特性，按照就近原则，使得多点电源分散在各自电路模块中，对于具体布线方法，如果各模块电源及地线拥有公共布线电阻，那么，任何一个模块上的电流发生变动，都将影响到其他的基板，因此，一般将其各个基板电源GND的布线分别由电源引出，各自有布线电阻，即使因电流变化而产生电压降，也仅仅停留在该模块上，不会对其他电路模块产生影响。
3.2.2 地线设计原则
克服电磁干扰，最主要的手段就是接地。地线设计的原则主要有：
（1）对于工作频率小于1MHz的低频信号，布线和元器件间的电感影响比较小，但接地电路形成的环流干扰比较大，因而应采用一点接地的方式，但是，对于工作频率在1MHz～10MHz的信号，采用一点接地,其地线长度不应超过波长的1/20。对于工作频率大于10MHz的信号，随着频率的增大，其地线阻抗也变得很大，应想办法降低地线阻抗，可应采用就近多点接地的方式。
（2）模拟地、数字地、大功率器件地分开；低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地；对于高频和数字信号，屏蔽电缆两端都接地；交流中线(交流地)与直流地严格分开，以免相互干扰，影响系统正常工作。
（3）接地线应尽量加粗。若接地线用很纫的线条，则接地电位随电流的变化而变化，使抗噪性能降低。因此应将接地线加粗，使它能通过三倍于印制板上的允许电流。如有可能，接地线应在80～120mil以上。
（4）使用大面积接地铜箔。用大面积铜层作地线对未布线区域进行地线填充，但是要注意避免使用大面积实心铜箔，因为大面积实心铜箔经过长时间受热，易发生铜箔起皮脱落现象；对于必须用大面积铜箔的区域，可以用采用栅格替代，网状栅格有利于排除铜箔与基板之间粘合剂受热产生挥发性气体。高频元件周围尽量用栅格状大面积接地铜箔，对贯穿的零件脚上(DIPPIN)铺的铜箔采用热焊盘处理。
3.2.3 布线的美观设计
PCB设计中，不仅要考虑元器件放置的整齐有序，更要考虑走线的优美流畅。在保证满足国标标准要求和电路电气规则的情况下，还应注重布线的美观设计，尤其是对于一些可能暴露在用户面前的电路部分，布线的美观设计，可能会影响为了产品的形象。
