CAN-bus通讯线，以前在高端汽车运用，现在中低档车，如何对CAN总线进行检测呢。CAN线是双绞线。绞在一起的目的是防止外界对他的干扰。
注意
并不是所有双绞线都是CAN线，但是其防干扰的目的一样。CAN线的目的，是汽车各种不同功能电脑之间的通讯用的。如果汽车上报跟CAN通讯相关的故障，可以直接检测他，或者汽车上报一大堆故障码，这个时候，多半也是CAN-bus造成的。
检测方法
1、用万用表检测CAN线其中一根线
是2.48V，另外一根线是2.39V。通过以上测量，我们可以得出一个结论，两根CAN线的电压相加，约等于5V。如果你测的不是这样。那肯定就有问题。接下来，就是测CAN线不能对正，对地短路，断路。或者相互短路。否则也不正常了。还有一个测量电阻的说法，60欧或者120欧。不同的车，CAN线连接方式不同，测出结果也不同。但是还有一些CAN线是没有终端电阻的，所以这种方法不推荐。注意测量电阻，要给汽车断电，测的才准哦。

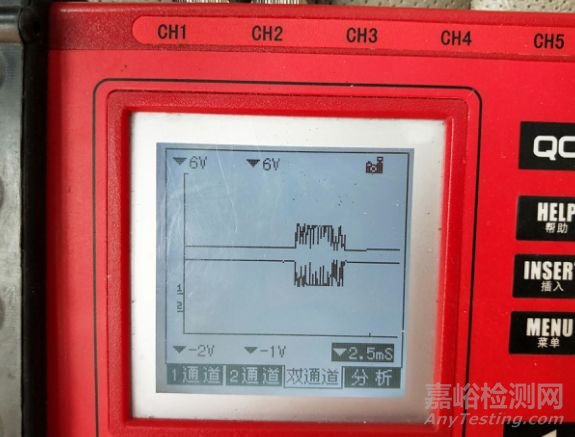

2、通过示波器测量CAN线波形
CAN线，两根线一起测，出上图的波形。
总结
第一、CAN线得有信号
第二、不能对正、对地或者相互短路、断路。
