HASS试验——质量是研发的自尊心,HASS是自尊心卫士

嘉峪检测网        2018-11-15 22:05

HASS试验的定义:

HASS应用于产品的生产阶段,以确保所有在HALT中找到的改进措施能够得已实施。HASS还能够确保不会由于生产工艺和元器件的改动而引入新的缺陷。



根据美国GE的统计调查,对于全新设计的产品在市场出现失效的比重分配发现因设计缺陷造成失效比例占33%,零件选用不当占34%,制程缺陷则占33%。Honeywell对于成熟的产品进行市场失效统计调查发现零件不良造成失效比例占60%,制程缺陷则占40%。因此控制量产时零件与生产制程变异才可有效控制RMA比例。

一般而言,当产品在市场出现失效时,通常已经数百或数千产品已经投入市场。因此,利用产品在设计阶段执行HALT的数据经由验证决定适当应力水平并转换为HASS(以及HASA)手法,进行量产质量控制。

HASS试验

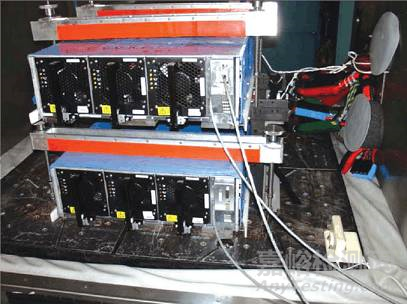

上图为:典型的产品进行的HASS试验



HASS试验目的:

进行预筛选,剔除可能发展为明显缺陷的隐性缺陷;

进行探测筛选,找出明显缺陷;

故障分析;

改进措施;



1、低温步进应力试验

2、高温步进应力试验

3、快速热循环试验

4、振动步进应力试验

5、综合应力试验

6、工作应力测试(包含开/关机,电压位偏,频率拉偏)



HASS试验包括三个主要试程:

◆HASS Development (HASS试验计划阶段)

◆Proof-of-Screen(计划验证阶段)

◆Production HASS(HASS执行阶段)



一般电子产品的测试过程:

(1)HASS Development(设计HASS的测试条件)

HASS试验计划必须参考前面HALT试验所得到的结果。

一般是将温度及振动合并应力中的高、低温度的可操作界限缩小20%,而振动条件则以破坏界限G值的50%做为HASS试验计划的初始条件。

然后再依据此条件开始执行温度及振动合并应力测试,并观察被测物是否有故障出现。

a、如有故障出现,须先判断是因过大的环境应力造成的,还是由被测物本身的质量引起的。

b、属前者时应再放宽温度及振动应力10%再进行测试,属后者时表示目前测试条件有效。

c、如无故障情况发生,则须再加严测试环境应力10%再进行测试。



(2)Proof-of-Screen(HASS计划验证阶段,对第一步设计的试验条件进行验证)

在建立HASS Profile(HASS 程序)时应注意两个原则:

首先,须能检测出可能造成设备故障的隐患;

其次,经试验后不致造成设备损坏或"内伤"。



为了确保HASS试验计划阶段所得到的结果符合上述两个原则,必须准备3个试验品,并在每个试品上制作一些未依标准工艺制造或组装的缺陷,如零件浮插、空焊及组装不当等。以HASS试验计划阶段所得到的条件测试各试验品,并观察各试品上的人造缺陷是否能被检测出来,以决定是否加严或放宽测试条件,而能使HASS Profile达到预期效果。

在完成有效性测试后,应再以新的试验品,以调整过的条件测试30~50次,如皆未发生因应力不当而被破坏的现象,此时即可判定HASS Profile通过计划验证阶段测试,并可做为Production HASS之用。反之则须再检讨,调整测试条件以求获得最佳的组合。



(3)Production HASS(执行)

任何一个经过Proof-of-Screen考验过的HASS Profile皆被视为快速有效的质量筛选利器,但仍须配合产品经客户使用后所回馈的异常再做适当的调整。另外,当设计变更时,亦相应修改测试条件(根据新的设计,需要重新做HALT试验,并且做相应的HASS设计和验证)。



HASS试验的收益
利用高加速环境应力可快速将产品潜在缺陷激发出来并于设计阶段加以修正
作为产品量产时之高加速应力筛选(HASS)及高加速应力稽核(Highly Accelerated Stress Audit)规格制定之参考
降低产品在市场之失效率及减少维修成本
建立产品设计能力数据库,以作为研发依据并可缩短设计开发时间。

对产品的评价不能只看其功能和性能是不优秀,还要综合其各方面条件,例如在严酷环境中,其功能和性能的可靠程度以及维修、成本高低等。在提高产品可靠性方面,环境试验占有重要位置,说的极端一些,没有环境试验,就无法正确鉴别产品的品质、确保产品质理。在产品的研制,生产和使用中都贯穿着环境试验,通常是设计-试验改进再试验投产。环境试验越真实准确,产品的可靠性越好。即应用于产品研究性试验、定型试验、检查试验、验收试验以及安全性试验。



HASS试验设备要求

HASS试验

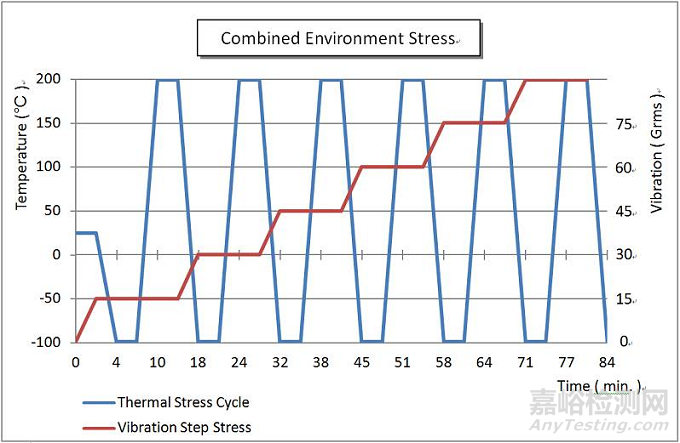

典型的综合环境应力试验曲线图(极限情况)

试验台规格要求:

Temperature:-100℃ to +200℃
Temperature change rate:>50℃/minutes
Axes excited:3 Linear, 3 Rotational
Vibration frequency range: 2 Hz To 10 KHz
Vibration level:Up to 50 GRMS
Inside dimension: 136(W)*137(D)*91&139(H)/cm
Vibration table : 122(W)*122(D)/cm



什么是HASA?

Highly accelerated stress audit是一种在产品批量生产阶段使用抽样理论的筛选试验方法。

HASA是经过HASS后产品失效率在可接受范围内再进行的高加速应力稽核。
试验项目:

a.低温步进应力试验;

b.高温步进应力试验;

c.快速热循环试验;
d.振动步进应力试验;

e.综合应力试验;

f.工作应力测试。



HASS和HALT的区别

1、阶段不一样:HALT是开发阶段,HASS是生产早期阶段,或者是生产阶段。

2、目的不同:HALT试验是一种摸底试验,目的是发现设计的短板并改进,HASS是一种通过性试验,是量产质量控制。

3、强度不一样:HALT试验可能会造成产品的损伤,而HASS试验不应该造成产品的损伤,因为HASS试验之后,产品是需要进行售卖的。而HALT试验之后的产品是严禁再出货的。

4、试验方法不同:HALT试验是加速应力,直至产品失效;HASS试验是多次重复但是无产品磨损,逐步修正,完成试验的轮廓的过程。

5、HALT试验和HASS试验对失效率优化,处于器件生命周期的不同阶段。



HASS试验
