多晶硅太阳电池的电性能检测方法

嘉峪检测网        2018-12-11 17:55

太阳电池光生电流值的大小主要受两个因素的影响:电池的光谱响应和光源的光谱辐照度分布。电池的光谱响应是指在各个波长上的单位辐照度所产生的电流与波长的关系曲线,该特性曲线与电池自身的工艺材料特性密切相关。



理论上来说,测试每种类型的太阳电池必须采用与其光谱响应完全一致的标准电池来标定辐照度。在实际测量中选择的标准电池的工艺和材料与被测试样只能够大致相同,两者光谱响应的偏差需要通过计算得出,并将得出的光谱失配因子代入电流-电压(I-V)特性试验,对比分析电池的电性能参数。



多晶硅太阳电池的电性能在一定的温度范围内随温度的变化而产生相应的变化,笔者根据多晶硅太阳电池的这一特性,依照IEC60891-2009《光伏器件测定I-V特性的温度和辐照度校正方法用程序》的温度修正方法,换算不同温度下的测试数据,得到标准条件下的特性参数。



试验材料与试验方法



01、试验材料

试验所使用的仪器设备:太阳能电池片光电性能测试模拟器、电池量子效率检测仪。试验的试样为多晶硅太阳电池,如表1所示。



表1 试验电池的种类及其数量

多晶硅太阳电池的电性能检测方法



02、试验方法



对多晶硅太阳电池进行4次I-V特性测试,分别是:



①设置光谱失配因子为1,温度系数值设为0;

②输入电池片相对应的光谱失配因子,不改变温度系数值;

③光谱失配因子设为1,输入各个电池片的温度系数值;

④输入各个电池片的光谱失配因子和温度系数值。



分析比较多晶硅太阳电池在此4个不同状态下的电性能参数,为了消除多晶硅太阳电池电容效应的影响,试验中采用的脉冲时间均为140ms。



试验结果与讨论



01、无修正的I-V特性



利用太阳能电池片光电性能测试模拟器,将光谱失配因子设为1,温度系数值为0,在标准测试条件【AM(air-miss)1.5,光强为1000 W·m-2,温度为25℃,下同】下对试样进行电性能测试,测试结果如表2所示。

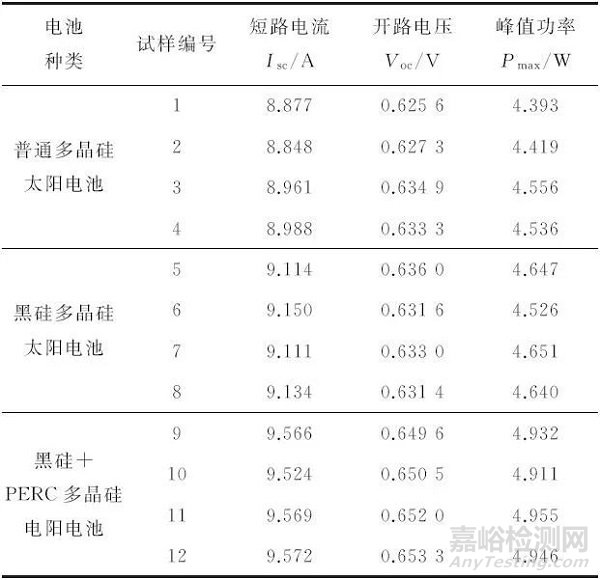

表2 试验电池的电性能数据

多晶硅太阳电池的电性能检测方法



02、光谱修正的I-V特性



用电池量子效率检测仪对试验电池分别进行光谱响应测试,并计算光谱失配因子,计算公式为

多晶硅太阳电池的电性能检测方法

式中:E0(λ)为标准光谱辐照度分布;E (λ)为实测光源(太阳模拟器)的光谱分布;Rr(λ)为标准电池的相对光谱响应;Rt(λ)为试验电池的相对光谱响应;d(λ)为波长的微分。



计算得出的光谱失配因子如表3所示,在进行测试I-V特性的试验时,输入光谱失配因子,并在标准测试条件下进行测试,与未进行光谱修正的测试结果进行对比,对比结果如图1所示,可见输入试验电池的光谱失配因子后,短路电流有了明显提高,相应地峰值功率也有了明显提高。

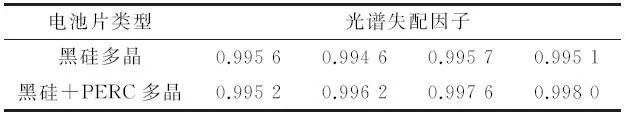

表3 试验电池的光谱失配因子

多晶硅太阳电池的电性能检测方法



多晶硅太阳电池的电性能检测方法

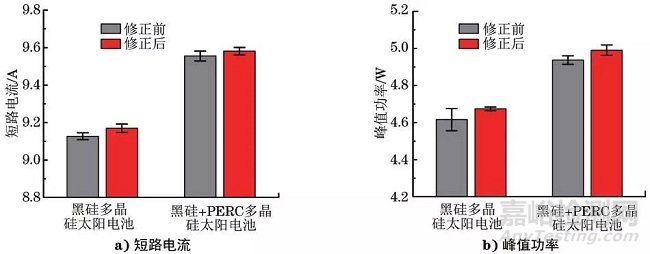

图1 多晶硅太阳电池光谱修正前后的电学特性比较



03、温度系数修正的I-V特性



利用控温载台控制试样电池温度,采用升温法和降温法重复测试短路电流Isc、开路电压Voc和峰值功率Pmax,且温度跨度范围为20~60℃,测试间隔为2.5℃。以2号普通多晶硅太阳电池为例,测试其在不同温度下电性能数据的变化。



如图2~4所示,分别为试验室内测试的普通多晶硅太阳电池的Isc,Voc,Pmax与温度的关系函数图,并构造最小二乘法对其进行拟合。



多晶硅太阳电池的电性能检测方法

图2 短路电流的温度特性



多晶硅太阳电池的电性能检测方法

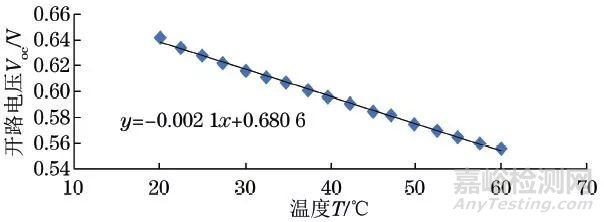

图3 开路电压的温度特性



多晶硅太阳电池的电性能检测方法

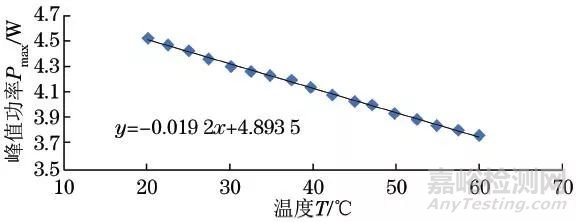

图4 峰值功率的温度特性



上述函数曲线关系可用下式表示



y=ax+b(2)



式中:a表示温度系数,短路电流温度系数α1取0.0056A·℃-1,开路电压温度系数β1取-0.0021V·℃-1,峰值功率温度系数δ1取-0.0192W·℃-1。相对温度系数可用百分数表示,其计算公式为



TC=100a/(25a +b)(3)



式中:TC为相对温度系数,短路电流温度系数α2取0.06331%·℃-1,开路电压相对温度系数β2取-0.3343%·℃-1,峰值功率相对温度系数δ2取-0.4350%·℃-1。



由图2~4可知,随着试验电池温度的升高,短路电流有微小的提升,而开路电压和峰值功率的下降幅度稍大,可见温度对开路电压和峰值功率的影响相对较大。



对试验试样在标准测试条件下进行I-V测试,并输入计算得出的温度系数,将得到的电性能数据与未进行温度修正的测试结果进行对比,其对比结果如图5所示,可见温度修正后,开路电压和峰值功率都有所上升。



多晶硅太阳电池的电性能检测方法

图5 多晶硅太阳电池温度修正前后的电学特性比较



04、光谱修正和温度系数修正的I-V特性



输入光谱失配因子和温度系数,在标准测试条件下测试试验电池,将此时测出来的电性能数据与未经过修正的数据进行对比,如图6所示,测得的电性能数据如表4所示。



多晶硅太阳电池的电性能检测方法

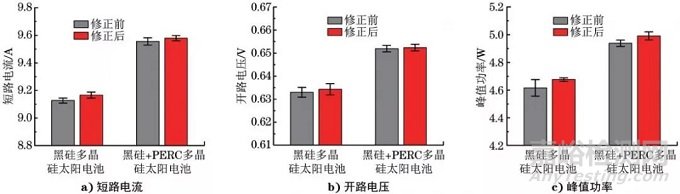

图6 多晶硅太阳电池光谱与温度修正前后的电学特性比较

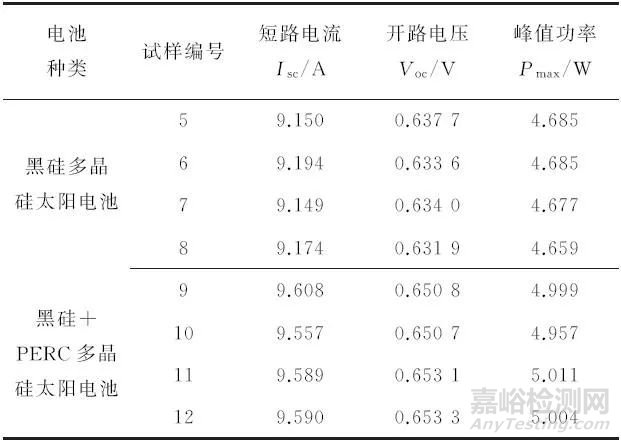

表4 多晶硅太阳电池光谱与温度修正后的电性能数据

多晶硅太阳电池的电性能检测方法





可见经过修正后试验电池的短路电流和峰值功率有了明显提高。通过计算分析,经过修正后试验电池的短路电流提高了0.364%,开路电压提高了0.151%,峰值功率上升了1.236%。



结论



(1)光谱失配因子对多晶硅太阳电池测试结果中的短路电流影响较大,从而影响电池的输出功率。

(2)温度对多晶硅太阳电池测试结果中的开路电压影响较大,随着电池温度的升高,短路电流略有增加、开路电压明显下降,导致电池的输出功率随电池温度的上升而下降。
