1、气泡检漏法检测原理

当漏孔两侧存在压差时，示漏气体就通过漏孔从高压侧向低压侧流动，如果在低压侧施加适当的显示液体(如水、肥皂液、酒精、高沸点氟油)，漏孔处将会冒出一个个气泡，从而指示了漏孔的位置。

气泡检漏方法中使漏孔两侧产生压差的方法有三种:

(1)充气法

直接向被检容器中充人干燥而清洁的高压示漏气体，而使漏孔两侧产生压差，其压差可以在大范围内调整。这种检漏方法又称打气试漏法。

(2) 热槽法

在大气压下将示漏气体封入被检件内腔中，或在高压下利用轰击法将示漏气体或低沸点的示漏液体压人密闭的被检件内腔，然后将被检件浸人到装有预先加热好的高沸点显示液的热槽中，被检件内腔中示漏气体或液体的压力将受热而上升，使被检件内外产生压差。要注意，显示液不能因温度过高而出现强烈蒸发或沸腾现象，以免影响对漏气气泡的观察。

(3) 抽真空法

在大气压下将示漏气体封人被检件内腔中，或在高压下利用轰击法将示漏气体或液体压入密闭的被检件内腔，然后将被检件浸入到容器内盛有的显示液中，将显示液体上部的空间抽成真空，从而使被检件内外产生近一个大气压的压差。

以上三种方法中，充气法在压力容器检漏中用得最为普遍，而热槽法和抽真空法则常用于微型密闭电子器件的检漏中。

2、气泡检漏法检测方法

（1）充气气泡检漏法

如图1所示，被检容器与充气系统连接好后缓慢进行充气，使其压力上升到规定值。缓缓地将被检容器放入装有水的检漏槽中，使需检测的部位向上，并使其处于便于观察的位置，仔细观察检测部位是否有气泡冒出。观察时间不可太短，同时要认真区分冒出的气泡是真漏还是假漏。其方法是：真漏产生的气泡，冒泡的位置比较固定，气泡均匀而稳定，气泡被抹去后仍然会持续产生；假漏产生的气泡，往往是由于缝隙中的气体逸出或被检容器表面上沾附的有机物的放气造成的，位置不固定，气泡不均匀且越来越小，越少，抹去原有气泡后有时不会再产生气泡。

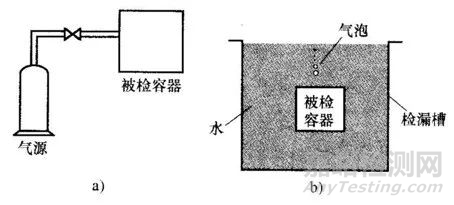

  图1 充气气泡检漏法示意图

a）充气；b）检漏

（2）抽真空气泡检漏法

对于那些密闭的小型被检件，内腔中或许已封入气体，或者将被检件放在压力罐中用高压气体加压，被检件若有漏孔，高压气体通过漏孔被压人被检件内腔中，内腔压力升高。将被检件放入装有酒精、氟油等显示液的检漏容器中，并使显示液液面淹过被检件约5cm。用真空泵对检漏容器抽真空，使被检件内外产生压差，被检件内的气体就会通过漏孔向外泄漏，在显示液中形成气泡，如图2号所示。采用该方法真空度不宜高，30~50KPa即可，以免使显示液产生强烈蒸发或沸腾现象，影响对气泡的观察。检漏中，由于显示液中溶解的气体会在真空条件下向外释放而形成气泡，将对被检件漏气气泡的观察产生干扰。为此，检漏前应该对显示液预先抽真空一段时间(如20min)，使榕解的气体能基本释放出来。

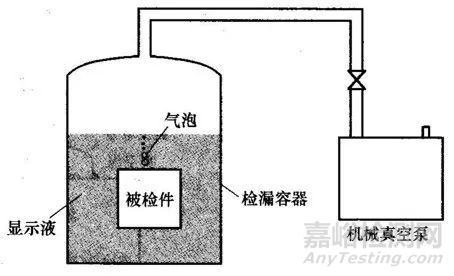

图2 抽真空气泡检漏法示意图

（3）热槽气泡检漏法

如图3所示，首先将检漏槽中的高沸点显示液(如氟油FC-43)加热到规定的温度（125℃) 并保持稳定，然后将已封入气体或压入气体的密闭的被检件放入显示液中， 等待一段时间被检件内腔气体被加热后压力升高而产生压差，观察被检件是否有气泡冒出。

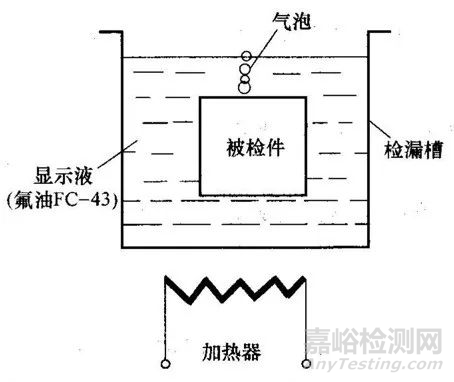

图3 热槽气泡检漏法示意图

上述三种方法通称为浸泡法。

（4）涂刷液体法（皂泡法）

对被检容器充气加压后，在被检容器外部可疑的部位涂刷显示液体（肥皂水或其他的显示液），观察有无气泡产生。涂刷显示液的速度要慢，以防止液体本身产生大量气泡。同时，被检容器要充气加压后再对被检容器涂刷显示液体，以防阻塞小漏孔。

（5）真空罩盒法

某些被检件不可能或不允许充气加压时，可以使用真空罩盒作气泡检漏，如图4所示。在需检测部位涂刷显示液体并在其上放置透明或局部透明的真空罩盒，真空罩盒与被检件结合部位用橡胶垫或真空泥密封，对真空罩盒抽真空到30~50kPa后，仔细观察检测部位是否有气泡冒出。

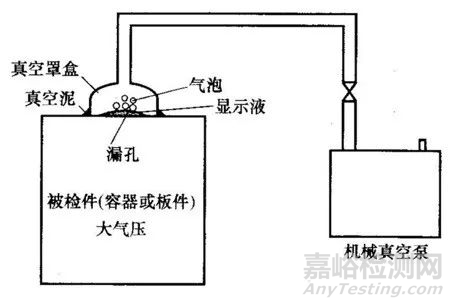

图4 真空罩盒气泡检漏法

3、气泡检漏法测量漏率的方法

气泡法检漏中，漏孔的漏率大小可由气泡的大小、形状以及气泡的形成速率来决定。

1）出现气泡小、形成速率均匀、气泡持续时间长的现象，意味着漏孔率在10^-5~10^-2Pa·m³/s的范围。

2）出现随机的大、小气泡混合的现象，意味着漏孔率在10^-2~10^-1Pa·m³/s的范围 。

3）出现气泡大、表成速率快、持续时间短的现象，意味着漏孔率在10^-1~1Pa·m³/s的范围。

在气泡检漏中，测量漏率的方法有排液集气法和数泡法。

（1）排液集气法：

被检件内腔充压到规定压力后，浸入试验液中，当发现泄漏点时，将标有体积刻度值的集气容器放置在泄漏点的上方，收集漏出的气体。经过一定时间的积累，集气容器内的气体时会有一定的增加，根据积累时间和增加的气体量，可计算出被检件的漏率。

（2）数泡法：

在浸泡法中，也可以用数泡法检测漏孔的漏率。漏孔的漏率与气泡直径、气泡形成速率、所充气体的种类以及充入的气体压力有关。

4、影响检漏灵敏度的因素

影响气泡检漏灵敏度的主要因素如下。

（1）充气压力

提高被检件的充气压力，可以提高气泡检漏的灵敏度。但压力的提高是有限度的，一般在5×10⁵Pa以内。压力太高可能对被检件和人员造成损伤。充气压力一般采用图样或相关标准中的规定值。

（2）试验气体

对同一漏孔，在相同的温度和压差条件下，相对分子质量小的气体比相对分子质量大的气体容易通过漏孔，漏出的气体量要多，因此在被检件中充入相对分子质量较小的气体可以提高气泡检漏的灵敏度。被检件充氢气、氦气比充空气、氮气的检漏灵敏度要高。但是，氢气属易燃易爆气体，安全性差，不宜采用。氦气是惰性气体，很安全，但价格稍贵。所以一般气泡检漏中使用洁净压缩空气或氮气。

（3）显示液体

显示液体的表面张力系数小，漏孔出口处的液体漏出来的气体的阻力就小，便于气泡的生成和浮起，因此选择表面张力系数小的显示液体，可提高气泡检漏灵敏度。常用的显示液体有水、酒精和氟油等。水的表面张力系数是73×10^-3N/m；酒精是22×10^-3N/m；高沸点氟油FC-43是21×10^-3N/m；低沸点氟油F113是19×10^-3N/m。比较而言，作气泡检漏时F113的灵敏度最高，水的灵敏度最低。

显示液中的微小杂质可能堵塞小漏孔，所以保持显示液的清洁很重要。

（4）被检件浸入试验液中的深度

漏气部位距离液面的距离越小，气泡赵容易形成和放出，因此，被检件埋入试验液中的深度越小，检漏灵敏度就越高。

（5）虚漏

试验液中不是由于被检件漏气而是由于其他原因（如出气）产生气泡的现象叫虚漏。产生这种虚漏的因素，一是被检件上的一些盲孔或坑凹不平处积存的气体逸出而形成气泡；二是在热槽法检漏和抽真空法检漏中，由于试验液被加热或外部压力降低，试验液体自身放气加快而形成一些气泡；另外，试验容器和被检件表面也会在高温和真空条件下产生放气而形成气泡。这些由于虚漏产生的气泡导致某些小漏孔漏出的气泡被掩盖，从而干扰检漏的正常进行，降低了检漏灵敏度，并很容易造成错误判断。

（6）其他因素

试验场地光线不足，也影响对小气泡的观察，也会降低检漏灵敏度。
