金属材料的晶粒度对其力学性能有重要影响，对于高温服役的材料，其晶粒度直接关系着高温持久强度的优劣。在目前的金相检验中，对P91钢和P92钢常采用FeCl3＋HCl水溶液进行浸蚀，仅能显示出马氏体板条形貌，难以显示出晶界，严重影响了P91钢和P92钢晶粒度的评级。

经了解，目前显示晶粒度的方法主要有高温氧化法、电解浸蚀法等，这些方法要么不能直观地显示晶粒；要么检测方法比较繁琐，需要较大的能源消耗，效果也不甚理想。

笔者通过反复摸索试验，配制出了一种浸蚀剂，只需简单浸蚀，即可使P91钢和P92钢清晰地显示出原奥氏体晶界，为材料检测分析工作带来了便捷。

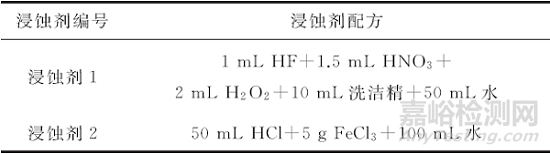

试验材料及试验方法

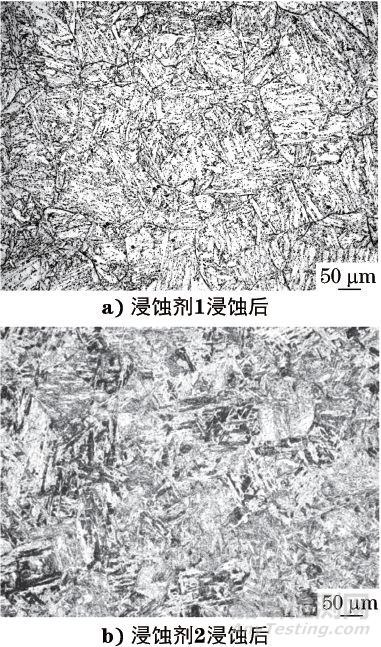

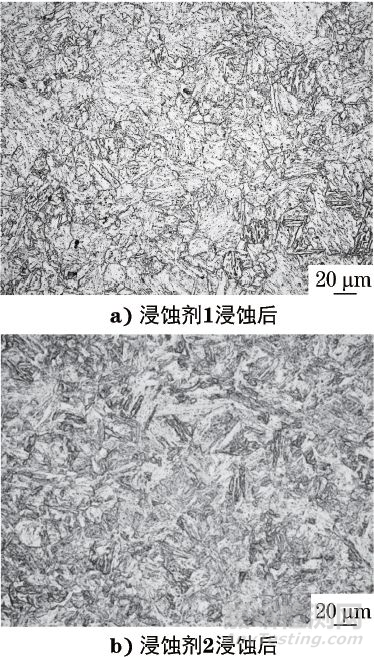

试验结果与讨论

分析讨论

浸蚀剂1的氢氟酸含量不高，一方面可降低浸蚀剂对试验人员的危害，另一方面由于相较于晶内的金属活性，晶界处的金属活性较大，易被浸蚀，微量氢氟酸的添加加大了晶界浸蚀速率，缩短了浸蚀时间，提高了晶界显示的清晰度。其次，加入少量的双氧水，因其具有强的氧化性，可在一定程度上加快晶界的浸蚀速率。因此，在一定的时间内，由于晶界较晶内浸蚀程度更深而显示出晶界。

但是浸蚀速率过快，浸蚀过程不易控制，为了调节浸蚀速率，更好地控制浸蚀程度，加入了白猫牌洗洁精，洗洁精里含有表面活性剂，一方面通过其润湿性能改善晶界显示效果；另一方面通过其疏水亲油的性质易于表面活性分子互相靠近聚集，形成胶团，对提高溶液的活性和显示晶界有良好的效果。在这两者的综合作用下，浸蚀剂在一定时间内对晶界和晶内的浸蚀程度差异明显，故此晶界被清晰地显示出来。

在浸蚀的过程中，由于双氧水和洗洁精的存在会产生大量泡沫，但不剧烈，待到泡沫基本消失时，即可冲洗试样，需冲洗干净洗洁精产生的泡沫，以便观察。不宜浸蚀过度，若浸蚀过度则晶内板条加深，不宜观察晶界。

结论

基于浸蚀剂的化学腐蚀原理，通过试验研究，确定了一种显示P91钢和P92钢原奥氏体晶界的浸蚀剂配方为1.5mL硝酸＋1mL氢氟酸＋2mL双氧水＋10mL白猫洗洁精＋50mL蒸馏水。该浸蚀剂可清晰显示P91钢和P92钢的原奥氏体晶界，便于晶粒度的评定，且该浸蚀剂配方简单，易于操作，经济实惠。
