锂离子电池由于其能量密度高、无记忆效应、自放电小且循环寿命长而在各个领域得到广泛使用，如电子产品、电动工具、电动汽车以及储能领域等。电池的性能总体可分为电性能和可靠性两大类，寿命是衡量其电性能的重要指标之一。

对于能量型电池，一般认为电池的可用容量衰减到初始容量的80%时，即为寿命终止。电池的寿命包括循环寿命和日历寿命，前者是指电池以一定的充放电制度进行循环至寿命终止时的循环次数， 后者是指电池在某个状态下存储至寿命终止时所需的时间。

锂电池在充放电过程中会发生很多复杂的物理及化学反应，因此影响锂电池循环寿命的因素有很多。另一方面，循环寿命测试往往耗时长且成本高，电池寿命的正确评估对锂电池的生产开发及电池健康管理系统有一定的指导作用。

一、循环寿命的影响因素

1 电池材料的老化衰退

锂电池内部的材料主要包含：正负极活性物质、粘结剂、导电剂、集流体、隔膜以及电解液。锂电池在使用过程中，这些材料会伴随着一定程度的衰退和老化。唐致远等认为，锰酸锂电池容量衰减因素有：正极材料的溶解、电极材料的相变化、电解液分解、界面膜的形成和集流体腐蚀等。

Vetter等分别对电池的正极、负极及电解液在循环中的变化机理进行了系统深入的分析。作者认为负极SEI膜的形成和后续生长会伴随着活性锂的不可逆损失，而且SEI膜并不具备真正的固体电解质功能，除了锂离子以外，其他物质的扩散和迁移会导致气体产生和颗粒破裂。此外，循环过程中材料体积的变化和金属锂的析出也会导致容量损失。对正极材料老化衰退的影响如图1所示。

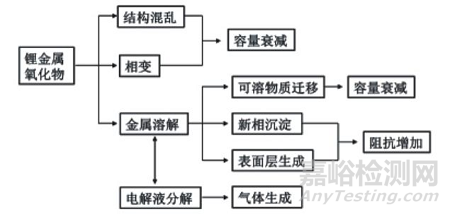

图 1 正极材料老化衰退机制

Aurbach等拆解了钴酸锂电池在25和40℃温度条件下循环后的正负极极片，SEM、XRD 和FTIR测试结果表明正负极活性材料均有损失。李杨等对循环6000次的磷酸铁锂动力电池的电性能进行分析，其容量保持率为84.87%，交流内阻上升18.25%，直流内阻上升 66%。作者将循环后的电池进行拆解，分别进行扣式电池性能测试和SEM分析，发现负极材料在循环后的性能衰减较快，并认为负极体积的膨胀、SEI膜的增厚是主要影响因素。

2 充放电制度

充放电制度主要包括充放电方式、倍率和截止条件等三个方面。在充电方式上，美国科学家马斯曾经提出最佳充电曲线的观念，他认为电池的最佳充电电流随着充电时间的延长而逐渐减小：I=I0e-αt。式中：I为可接收充电电流；I0为t=0时刻的最大初始电流；t 为充电时间；α 为衰减常数。 I 与 t 的关系曲线如图 2。

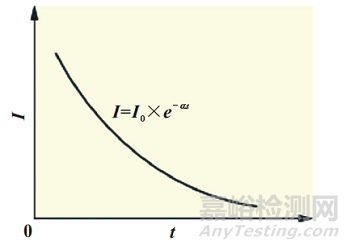

图 2 电池可接收充电电流曲线

图2中，曲线下方为可充电区域，在此区域内充电，不会对电池造成伤害，如果充电电流超过此区域，极化加剧，不但不能提高充电效率，还会导致电池析气严重，缩短电池寿 命。目前在充电方法的研究方面，大多是基于马斯理论开展的，即让充电电流尽量接近该曲线。

何秋生等将常见的几种充电方法做了全面的对比，发现恒流充电在后期由于电流过大，使电池内部析气，损伤电池；而恒压充电在充电初期电流过大，直接伤害电池；恒流恒压充电以及阶梯恒流充电法克服了恒流充电和恒压充电的缺点，目前广泛使用；反脉冲充电可以有效地消除极化，但是对寿命有一定的影响。

充放电倍率和截止条件对电池循环寿命也有很大的影响。李艳等研究了18650型号的钴酸锂电池在不同放电倍率下的循环性能，发现以0.5C，1C和2C放电倍率循环300周后的容量损失率分别为10.5%，14.2%和18.8%，并通过分析得出：正极材料结构的改变和负极表面膜增厚会导致锂离子数量的减少及扩散通道阻塞，从而引起电池容量衰减。

K.Maher等将钴酸锂电池的充电截止电压从4.2V升到4.9V，通过测试充电后的电极不同 SOC的熵变曲线，发现电极材料的结构发生了改变。

3 温度

不同种类的锂电池有不同的最佳使用温度，过高或过低的温度都会对电池的使用寿命产生影响。Ramadass等报道了温度对Sony 18650钴酸锂电池循环性能的影响，研究发现当试验温度超过50℃后，电池的衰减明显较常温和45℃快很多(图 3)，并将高温下的容量衰减归因于电池负极 SEI 膜的分解再生，活性锂的损失以及负极阻抗的增加。

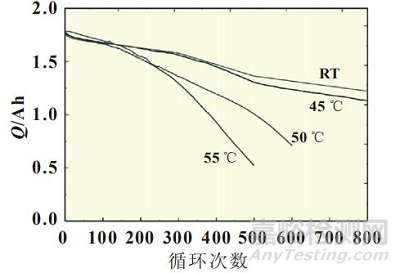

图 3 18650 电池在不同温度下放电容量随循环次数的变化曲线

宋海申等对比了18650型磷酸铁锂/石墨动力电池在不同温度下的电性能，也得出类似的结果：在常温下循环，电池的容量衰减较为缓慢，而在55和65℃高温条件下，电池表现出很快的失效行为。作者认为石墨负极上沉积的微量铁会催化其界面膜的生成，对容量衰减有一定的影响。

Zhang等研究了低温下的锂电池性能，发现当温度低于－10℃时，电池的容量急剧衰减，并分析了低温性能差的原因除了电解液的离子电导率降低以外，还与电极材料有关。作者对比了全电池以及正负极对称电极的EIS随温度的变化曲线，发现当温度低于－10℃以后，全电池和半电池的阻抗都有上升趋势，尤其是电荷转移阻抗会骤升，并占据主导地位。

4 单体一致性

电池组一般都是将成百上千只单体电池串并联，其循环寿命除了上述影响因素以外，单体一致性是另一重要因素。由于材料及制造工艺的差别，锂电池的单体一致性很难保证。在材料方面，正负极材料和电解液的均匀性很重要，同种材料、同批次生产的锂电池一致性往往相对较好。 在制造方面，锂电池的生产流程很复杂， 其中的每个步骤会涉及到多个工艺参数，如果控制不好会导致电池的电压、容量、内阻等参数的不一致性。

王震坡等研究了单体不一致性对电池组使用寿命的影响，他们认为电池组的寿命永远小于寿命最短的单体电池的寿命，寿命为1000次的单体电池，成组后的寿命不到200次，而且电池组寿命的提高与电池组寿命的提高不成比例(表 1)。

表 1 单体不同使用寿命情况下动力电池组理论使用寿命

陈强等基于Thevenin等效电路考察了单体电池的欧姆电阻、容量以及极化差异性对串联电池组的性能影响，发现容量差异的影响最大。

电池在实际成组应用之前，会经过筛选配组过程，剔除性能参数差异较大的单体，将电池的制造过程中产生的差异对使用性能的影响降到最低。电池一般是按照电池的容量、电压、内阻以及自放电等参数进行配组，然而电池的自放电快速检测是研究难点。单体电池的自放电会导致电池组内各电池SOC不一致，影响整个电池组容量的发挥。一般来说，温度越高，电池的自放电越大。电池组箱体如果设计的不合理，处于不同位置的电池由于散热差异， 内阻和自放电程度都会受到一定的影响。

二、循环寿命预测

由于电池循环寿命的测试耗时长且成本高， 因此寿命模型的建立和寿命的评估预测成为国内外学者的研究热点。锂电池的寿命预测方法按照信息来源可划分三类：基于容量衰退机理的预测、基于特征参数的预测和基于数据驱动的预测。

1 基于容量衰退机理的预测

基于机理的预测是根据电池在循环过程中内部结构和材料的老化衰退机制来推测电池的寿命。 该方法需要利用基本模型对电池内部发生的物理和化学反应过程进行描述， 如欧姆定律、电化学极化、浓差极化以及电极材料内部扩散等。

Ning等基于电池在循环过程中活性锂的损失，利用第一性原理模拟了钴酸锂电池的容量衰退模型，影响参数包括交换电流密度、DOD、界面膜阻抗以及充电截止电压等。作者将得出寿命预测模型与实测数据进行对比，发现该模型与实际检测结果非常接近。

Virkar提出了一种基于非平衡热力学电池退化模型，考虑了化学电势及SEI膜等因素对容量衰退的影响，并指出在串联电池组中会存在不平衡单体，其正极与电解液的界面处也可能产生 SEI 膜，导致容量衰减加剧。

2 基于特征参数的预测

基于特征参数的预测是指利用电池在老化过程中某些特征因素的变化来预测电池寿命， 目前研究者关注最多的EIS与循环寿命的关系。Li等研究了商用钴酸锂电池在1C充放电循环过程中阻抗谱的变化，并采用XRD、TEM和SEM观察了电极材料的变化， 结果发现在锂电池正极和负极的Nyquist曲线中，对应于界面膜阻抗的低频区半圆大小随着循环次数的增加呈增大趋势，据此可推断电池循环寿命。

EIS能够给出较为精细的电池阻抗描述，但测试仪器易受外界干扰且对于复杂的谱图难以进行有效的分析。相对而言，脉冲阻抗的测量则简单易行，且可以快速实现在线监测。

3 基于数据驱动的预测

基于数据驱动的方法是指不考虑电池内部的物理化学反应和机理，直接分析测试数据来挖掘规律，是一种基于经验的模拟手段。 较常见的有时间序列模型(AR)、人工神经网络模型(ANN)及相关向量法(RVM)等。

AR模型是根据以前某些时间点测得数据来推断当前状态下的预测值，具有线性特性。 考虑到电池容量衰减与循环次数的非线性关系，罗悦提出改进的非线性AR模型，在预测后期引入加速退化因子，提高了预测的准确性。

ANN模型是将多个神经元按照某种规则组成的人工智能网络系统，是一种典型的非线性模型。RVM模型属于数据回归分析法，可以通过调整参数来灵活地控制过拟合和欠拟合，具有概率式预测的特点。基于内部机理的预测方法具有更好的理论支持和更好的精 度，但复杂程度大，数据驱动法的优点在于简单实用，但是由于获取的数据不可能覆盖所有的参数， 因此也具有一定的局限性。

三、结束语

本文主要介绍了动力锂离子电池循环寿命的影响因素及寿命预测模型方面的研究。可以看出，影响动力锂电池循环寿命的因素很多，而且对于不同材料和结构的锂电池，其影响因素也不尽相同。

从文中的分析可知，我们可以通过控制参数来延长电池寿命，如让电池在合适的温度、倍率及充放电条件下工作。 相对而言，电池组的循环寿命影响因素更为复杂，因为这些因素之间会产生相互耦合作用，而且单体一致性问题会导致电池组的性能得不到充分发挥， 严重缩短电池组的循环寿命。

在对电池进行循环寿命预测时，可以基于电池的内部机理、某个特征参数或者已测的大量数据，精确合理且简单可操作的模型的建立对电池循环寿命的准确评估及性能的进一步优化都具有重要的意义。
