您当前的位置：检测资讯 > 科研开发
嘉峪检测网 2019-12-10 12:30
近日，太仓市市场监管局在华东国际塑化城内查封了一家涉嫌销售假冒某国际知名品牌塑料粒子的经销商，共涉11种批号，共计1.76多万吨。假冒产品危害了消费者的合法权益，扰乱了市场秩序，同时还为已经售出的假冒伪劣塑料粒子生产出的产品埋下了质量隐患。
如何管控非金属材料的质量，保证产品材料的一致性和稳定性？
中国质量认证中心2011年发布了《关于家用和类似用途设备用非金属材料材质一致性判定方法和准则的技术决议》（2011-TC04-2）。技术明确指出，只有同时满足三项判定标准时，才能够判定材质是一致的。
下面，小编就给大家介绍一下判定材料一致性准则的三种实验方法。
方法1：红外光谱法（FTIR）
红外光谱全名叫做傅里叶变换红外光谱，是利用分子选择性吸收某些特定波长的红外线，产生特征红外吸收谱带，通过这些特征红外吸收谱带得到分子结构中的化学键或官能团信息，来进行物质结构分析。不同的物质基团官能团总类和排布不同，表现出的红外光谱也不相同。

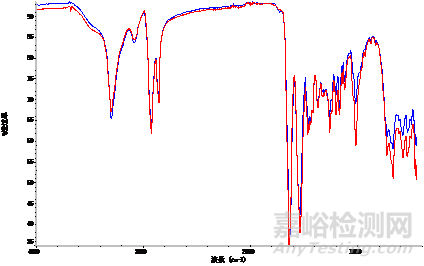

图1：两个样品的红外光谱的特征峰完全重合
说明2种样品相同

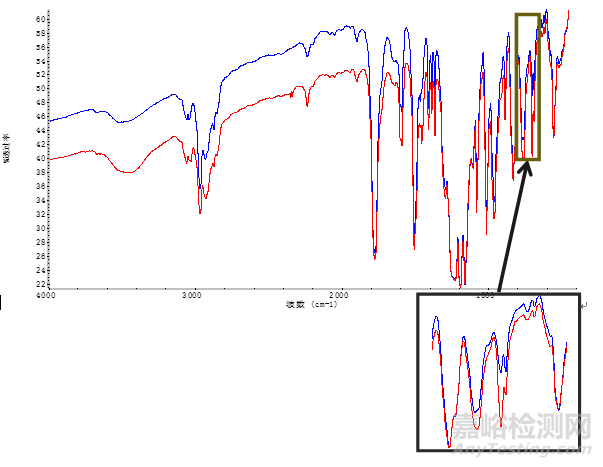

图2：两个样品的红外谱图的特征峰有差异
说明2种样品不同
方法2：差示扫描量热法（DSC）

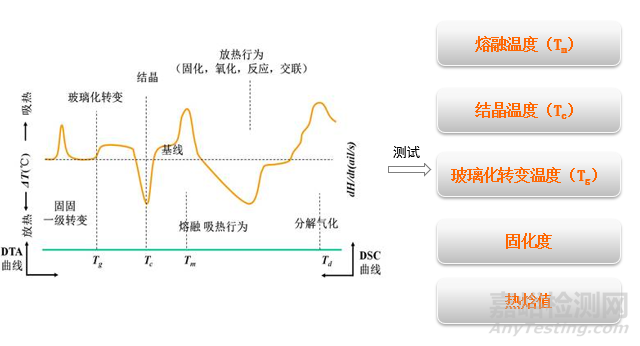

差示扫描量热分析仪（DSC） 是在控制温度变化情况下，以温度（或时间）为横坐标，以样品吸热或放热的速率为纵坐标所得的扫描曲线。根据物质的吸热与放热情况，可以获得物质的熔点，结晶温度，玻璃化转变温度，固化度和热焓值等。
对于非结晶性材料（如橡胶，聚碳酸酯PC，聚甲基丙烯酸甲酯PMMA等）有玻璃化转变温度，而对于结晶性材料（如聚乙烯PE，聚丙烯PP，聚酰胺PA等）有明显的熔点和结晶温度峰。通过对DSC曲线形状和变化趋势的分析，可以对比出材料的不同。
例如：图3中的样品熔点256℃，图4中样品的熔点是261℃，两种样品的熔点不同，因此不是同一种材质。

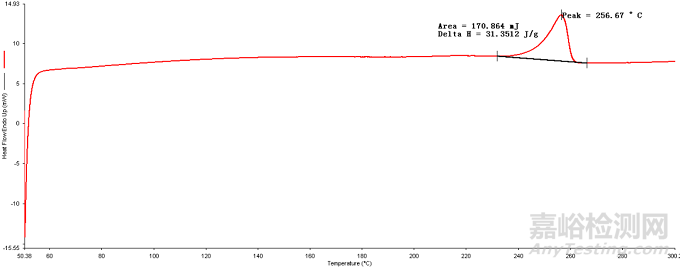

图3：样品熔点256℃

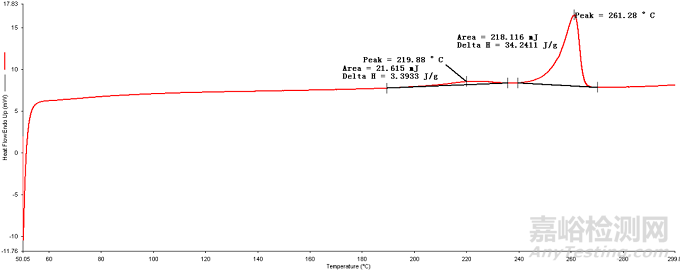

图4：样品的熔点是261℃
方法3：热重分析法（TGA）

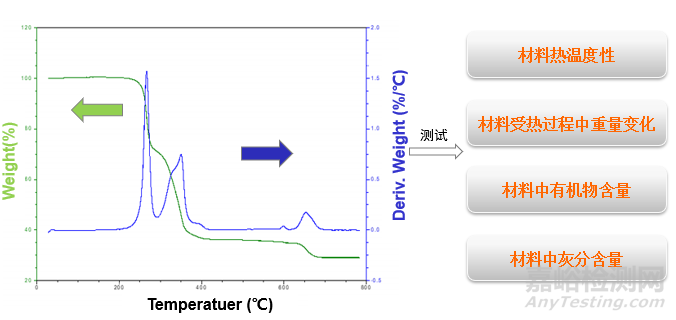

热重分析的原理是在程序控制温度下测量样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性和组分。随着温度的升高，被测试样品分解的顺序是：最先发生分解的是水分、溶剂和单体等物质，然后是聚合物组分的分解，再次是碳黑，碳纤维，碳酸钙等无机物的分解，最后剩余的物质就属于燃烧的残余灰分。
例如：图5和图6分别是两种样品的TGA曲线图，可以看出两种样品热分解的过程和燃烧残余都是相同的，从图7中也可以反映出两者的TGA曲线是重合的。

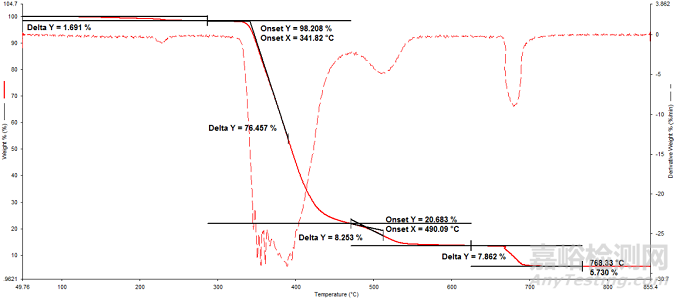

图5

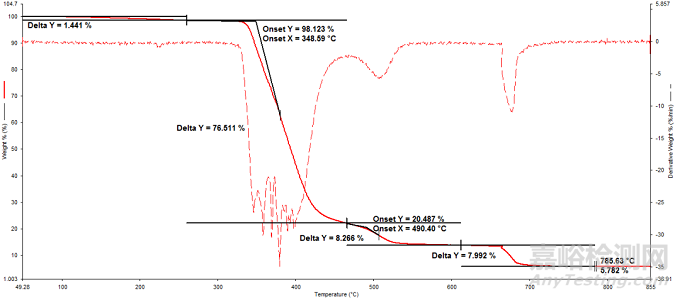

图6

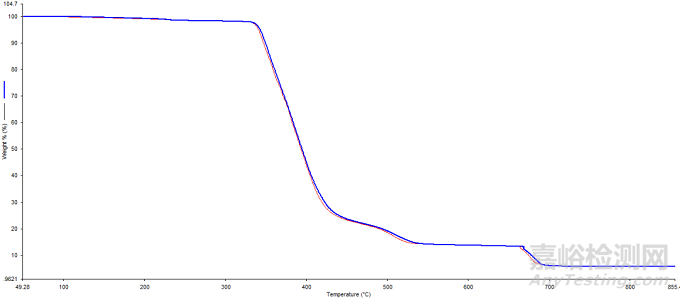

图7
除了以上的红外分析法、差示扫描量热法和热重分析法以外，还可以测试样品的物理性能，如密度、拉伸、弯曲、冲击等作为辅助手段。以下表格中总结了材料一致性的判定规则。
项目
检测标准
判定准则
红外光谱
GB/T 6040
《红外光谱分析方法通则》
1.材料主要特征峰一致
2.特征峰峰值波数无明显变化
3.特征峰峰形和相对强度不变
差示
扫描量热
GB/T 19466.1/2/3
《塑料 差示扫描量热法(DSC)》
1.曲线的形状（玻璃化温度、结晶温度、熔融温度等特征温度峰）无明显的变化
2.温度变化不大于5℃，同类温度变化趋势一致（同大或同小）
热重分析
ISO 11358
《塑料 高聚物的热重分析法(TG) 一般原则》
1.曲线的形状和变化趋势（拐点和降解的速率等）无明显变化
2.降解变化数量相同
3.降解起始温度、终止温度和一阶微分峰温变化不大于25℃
4.各降解段降解量和残余量变化不大于8%
本表内容引自《关于家用和类似用途设备用非金属材料材质一致性判定方法和准则的技术决议》（2011-TC04-2）
对非金属材料进行一致性判断，可确保不同批次原材料的一致性，杜绝原材料出现问题，确保产品的品质。
来源：SGS限用物质测试服务
