某工厂的风电齿轮产品在热处理生产时,工装底盘发生断裂,底盘为耐热钢铸件,材质为德标DIN 1.4865。国内某供应商交货承诺工装符合技术协议要求,底盘有6个均布的承重臂,在任何起吊环节(起吊温度范围为室温至850℃)满足最大承重8.0t,安全系数为2.0,满足150个渗碳淬火循环次数。断裂前,工装底盘仅仅经历过20个渗碳淬火循环次数,所经历的承载重量范围4.2~6.5t。断裂时工装承载的重量为6.0t,单臂承重仅1.0t。正齿轮渗碳淬火后,从淬火盐槽起吊时,工装底盘碰触盐槽内壁后,其一支承重臂在根部位置平齐断裂,如图1所示,断裂后承重臂坠入淬火盐槽。

风电齿轮渗碳工装断裂失效分析





失效分析

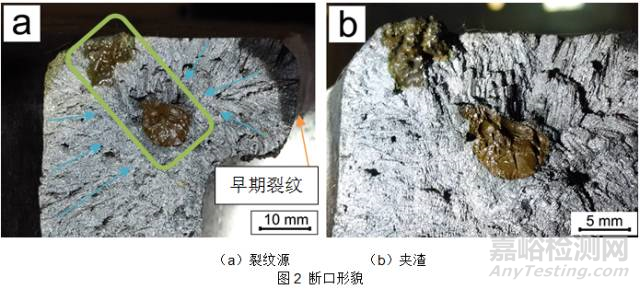

(1)承重臂根部的侧壁厚约25mm,此处承受向下的弯曲应力,在断裂之前已萌生细微的贯穿裂纹,如图2a中橙色箭头所示。该裂纹经历过多次渗碳与氧化的作用后已呈黑色,深约4 mm,显著降低了工装材料的强度。



(2)断口的裂纹源处,存在一个明显的大颗粒夹渣,如绿色方框所示,在断裂时其自身也破碎,断裂面呈琉璃状。该夹渣尺寸,长约26 mm,宽约7 mm,严重破坏了材料基体的连续性,显著降低了材料的韧性和塑性,且此处可形成应力集中。淬火时产生了较大的热应力,起吊时产生较大的承载力(远低于设计承载力),碰撞时还产生了一定的瞬时应力,在综合应力作用下该夹渣即成为裂纹源,导致工装底盘发生低应力脆性断裂。

风电齿轮渗碳工装断裂失效分析



(3)夹渣的可能来源分析:冶炼时金属熔料引入难熔的氧化物;浇注前除渣工艺不到位,熔渣不能上浮在液体金属表面或进入冒口,而随同液体金属流入型内;浇包在使用前没有将残渣及金属氧化物清除干净;砂型或浇注系统的表面粘附着多余的砂粒,浇注时被带入型腔;砂型的坚实度不均匀,坚实度低的型壁表面容易被液体金属浸蚀并形成低熔点的化合物。从断裂实物来看,夹渣表面呈亮色的琉璃状,且位置贴近砂型上壁,因而最可能的原因就是砂型造型不足的问题。



改进措施





(1)为防止该类问题,供应商应当分析夹渣的所有可能来源,根据生产步骤逐一排查,采取改进钢材冶金纯净度的工艺措施。



(2)为防止出现冶金质量问题,供应商还应当分析夹杂物、砂眼、缩孔、疏松、裂纹、偏析等铸造缺陷的所有可能来源,根据生产步骤逐一排查,采取改进钢材冶金质量的工艺措施。

(3)工装加工完成后应严格逐件进行超声波及渗透探伤等无损检测,交付产品不得含有夹渣、砂眼、大颗粒夹杂物、缩孔、裂纹等冶金缺陷。

(4)热处理安全生产,应重视热处理工装的使用寿命。为避免人员安全以及工件坠毁的风险,热处理车间技术人员应制定工装的使用规范,确立临界危险裂纹尺寸;操作者应定期在使用前对工装进行检查,一旦发现危险裂纹,立即隔离,不再使用。
