大功率LED光源光有好芯片还不够，还必须有合理的封装。要有高的取光效率的封装结构，而热阻尽可能低，从而保证光电的性能及可靠性。

由于LED的结构形式不同，封装工艺上也有一些差别，但关键工序相同，LED封装主要工艺有：固晶→焊线→封胶→切脚→分级→包装。

2.1封装技术的要求

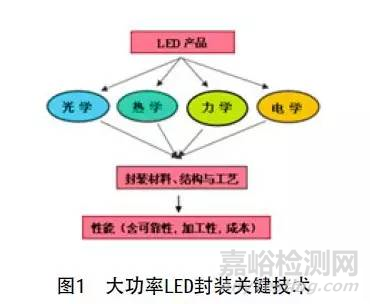

如图1所示，大功率LED封装涉及到光、电、热、结构和工艺等方面，这些因素既独立又影响。光是封装的目的，电、结构与工艺是手段，热是关键，性能是封装水平的具体体现。考虑到工艺兼容性及降低生产成本，应同时进行LED封装设计与芯片设计，否则，芯片制造完成后，可能因封装的需要对芯片结构进行调整，将可能延长产品研发的周期和成本，甚至会不能实现量产。

2.2封装结构设计和散热技术

LED的光电转换效率仅为20%～30%，输入电能的70%～80%转变成了热量，芯片的散热是关键。小功率LED封装一般采用银胶或绝缘胶将芯片黏接在反射杯里，通过焊接金丝（或铝丝）完成内外连接，最后用环氧树脂封装。封装热阻高达150～250℃/W，一般采用20mA左右的驱动电流。大功率LED的驱动电流达到350mA、700mA甚至1A，采用传统直插式LED封装工艺，会因散热不良导致芯片结温上升，再加上强烈的蓝光照射，环氧树脂很容易产生黄化现象，加速器件老化，甚至失效，迅速热膨胀产生的内应力造成开路而死灯。大功率LED封装结构设计的重点是改善散热性能，主要包括芯片结构形式、封装材料（基板材料、热界面材料）的选择与工艺、将导电与导热路线分开的结构设计等，比如：采用倒装芯片结构、减薄衬底或垂直芯片结构的芯片，选用共晶焊接或高导热性能的银胶、采用COB技术将芯片直接封装在金属铝基板上、增大金属支架的表面积等方法。

2.3光学设计技术

不同用途的产品对LED的色坐标、色温、显色性、光强和光的空间分布等要求不同。为提高器件的取光效率，并实现更优的出光角度和配光曲线，需要对芯片反光杯与透镜进行光学设计。大功率LED通常是将LED芯片安装在反射杯的热沉、支架或基板上，反射杯一般采用镀高反射层（镀Ag或Al）的方式提高反射效果，大功率LED出光效率还受模具精度及工艺影响很大，如果处理不好，容易导致很多光线被吸收，无法按预期目标发射出来，导致封装后的大功率LED发光效率偏低。

2.4灌封胶的选择

灌封胶的作用有两点：（1）对芯片、金线进行机械保护；（2）作为一种光导材料，将更多的光导出。封装时，LED芯片产生的光向外发射产生的损失主要有：（1）光子在LED芯片出射界面由于折射率差引起的反射损失（即菲涅尔损失）；（2）光学吸收；（3）全内反射损失。因此，在芯片表面涂覆一层折射率相对较高的透明光学材料，可以减少光子在界面的损失，提高出光效率。常用的灌封胶有环氧树脂和硅胶。环氧树脂黏度低、流动性好、固化速度适中，固化后无气泡、表面平整、有很好的光泽、硬度高，防潮防水防尘性能佳，耐湿热和大气老化，成本较低，是LED封装首选。硅胶具有透光率高、热稳定性好、折射率大、吸湿性低、应力小等特点，优于环氧树脂，但成本较高。小功率LED一般选用环氧树脂封装，大功率LED内部通常填充透明度高的柔性硅胶，胶体不会因照射高温或紫外线出现老化变黄，也不会因温度骤变而导致器件开路的现象，通过提高硅胶折射率，可减少菲涅尔损失，提高出光效率。

2.5荧光粉涂敷量和均匀性控制技术

大功率白光LED的发光效率和光的质量与荧光粉的选择和工艺过程有关。荧光粉的选择包括激发波长与芯片波长的匹配、颗粒大小与均匀度、激发效率等。荧光粉涂覆根据蓝光芯片的发光分布进行调整，使混出的白光均匀，否则会出现蓝黄圈现象，严重的会影响光源质量，激发效率也会大幅下降。荧光粉与胶体的混合配方及涂胶工艺是保证LED光色在空间分布均匀和一致性的关键。将荧光粉与胶按一定配比混合后涂到芯片上，在LED芯片上方形成半球状。这种分布会使光色的空间分布不均匀，有黄圈或蓝圈。另外，在荧光粉涂敷过程中，由于胶的黏度是动态参数、荧光粉比重大于胶产生沉淀，使荧光粉的涂敷量控制增加了更多变数，容易导致白光的光色空间分布不均匀。目前，美国Lumileds公司率先研制使用的荧光粉等厚蒸镀工艺，通过蒸镀的方法在芯片上均匀地覆盖一层荧光粉，可改善光色的空间分布均匀性。

3.1静电对LED芯片造成的损伤

瞬间的电场或电流产生的热使LED局部受损伤，表现为漏电流迅速增加，有时虽能工作，但亮度降低或白光变色，寿命受损。当电场或电流击穿LED的PN结时，LED内部完全破坏造成死灯。在LED封装生产线，所有设备都要求接地，一般接地电阻为4Ω，要求高的场所接地电阻为≤2Ω。LED应用流水线设备和人员接地不良也会造成LED损坏。按照LED使用手册标准规定，LED引线距胶体应不少于3～5mm进行弯脚或焊接，但大多数应用企业做不到，仅相隔一块PCB板的厚度（≤2mm）进行焊接，也会对LED造成损害。过高的焊接温度使芯片特性变坏，降低发光效率，甚至死灯。尤其是一些小企业采用40W普通烙铁手工焊接，无法控制焊接温度，烙铁温度一般在300℃～400℃，LED引线高温膨胀系数比150℃左右的膨胀系数高几倍，内部的金丝焊点会因热胀冷缩将焊接点拉开，造成死灯。

3.2LED器件内部连接线开路

支架排的优劣是影响LED性能的关键。支架排采用铜或铁经精密模具冲压而成，由于铜材较贵，大多采用冷轧低碳钢冲压LED支架排，铁支架排镀银。镀银的作用有两点：（1）防止氧化生锈；（2）方便焊接。因为每年都有一段时间空气湿度大，容易造成电镀差的金属件生锈，使LED元件失效。封装好的LED会因镀银层太薄而附着力不大，焊点脱离支架造成死灯。另外，封装的每道工序必须严格操作，任何环节的疏忽都会造成死灯。

固晶工序，胶量必须恰到好处，固晶胶点不能过多或过少，多点了胶会返到芯片金垫上造成短路，而少点了胶芯片黏不牢，散热性能变差。

焊接工序，要适当配合金丝球焊机的压力、温度、时间、功率参数，一般固定时间，而调节其他三个参数。应适中调节压力，过大易压碎芯片，太小又易虚焊。焊接温度一般在280℃。功率调节是指超声波功率调节，过大过小都不好，以适中为度。金丝球焊机参数的调节，以焊接好的材料用推拉力机检测不小于10g为合格。

3.3大功率LED可靠性测试与评估

大功率LED器件与封装结构和工艺相关的失效模式有光失效（如灌封胶黄化、光学性能劣化等）、电失效（如短路断路）和机械失效（如引线断裂、脱焊等）。以平均失效时间定义LED的使用寿命，一般指LED的输出光通量衰减为初始值的70%的使用时间（用于显示屏一般为初始值的50%）。通常采取加速环境试验的方法进行可靠性测试和评估，测试内容包括高温储存（100℃，1000h）、高温高湿（85℃/85%，1000h）、低温储存（－55℃，1000h）、高低温循环（85℃～－55℃）、冷热冲击、抗溶性、耐腐蚀性、机械冲击等。

在固态照明领域的应用LED对大功率白光LED封装提出新的挑战，在提高散热效率、驱动控制系统优化、配光设计方面也有大的提升空间。

4.1进一步提升发光效率

LED的理论发光效率达到300lm/W以上，目前试验室大功率白光LED的发光效率超过150lm/W，而量产、性价比高的大功率白光LED发光效率仅在70～100lm/W左右，没有充分发挥出节能优势。因此，发光芯片的效率有待提高，还要从结构设计、材料技术及工艺技术等方面入手，完善封装工艺。

4.2进一步提升光谱质量

人眼习惯于太阳发出的连续光谱的光，目前白光LED光谱的不连续性，尤其是荧光粉转化的白光LED存在色温偏高、显色性不高等问题。开发高显指和宽光谱的LED光源，满足照明对光源质量的高要求。

4.3进一步提高光色一致性

大功率白光LED需要保持良好的发光效率稳定性，不能衰减过快，也不能因为长时间使用，白光颜色发生黄变影响光色质量。

4.4　进一步降低成本

LED灯具市场化价格是关键。目前大功率LED室内照明灯具光源部分占成本较大比重，初次购买成本约为传统照明灯具的5～10倍。采用新型封装结构和技术，提高光效/成本比，降低大功率LED的单位流明成本。

总之，LED封装是一门涉及光学、热学、机械、电学、力学、材料、半导体等多学科的研究课题。我国每年智能照明产品的需求超过100万盏，目前已有“智慧城市”试点193个，通过与数字、互联网和物联网等新技术的结合，智能化照明紧随智慧城市的建设而大放异彩。必须采用新思路、新工艺、新材料来改进大功率白光LED的封装，发挥出LED光源节能、环保、安全、舒适等优越性，才能真正带来一场照明产业革命。
