前言

基于平板探测器的C形臂已经越来越普及，几乎每个C形臂厂家都推出了平板C形臂。有的厂家的平板C形臂号称400万像素，有的厂家是220万像素，还有的是100万像素；监视器分辨率低的有1280x1024，高的有3840x2160，平板探测器的分辨率和监视器分辨率有什么关系呢？你以为你以为的是不是真的是你以为的那样呢？今天我们就来说说分辨率那点事。

1、平板探测器分辨率相关参数

    以某公司的一款平板探测器为例，有效尺寸21cmx21cm，像素尺寸205um，像素矩阵1024x1024。

平板探测器的结构见下图：

c. 理论空间分辨率

对于像素尺寸为205um的平板，其理论空间分辨率为

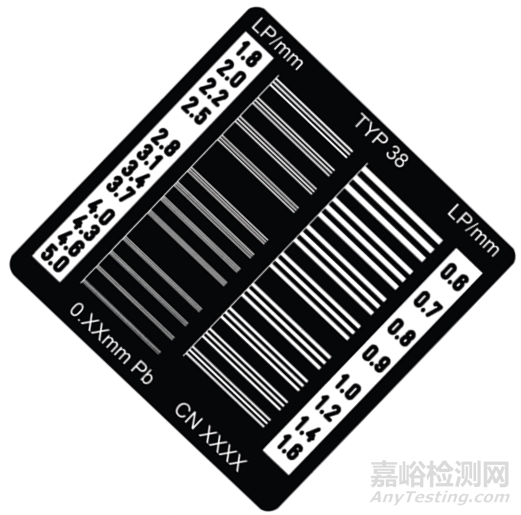

 在X光机领域测量极限空间分辨率时，按照国内外的标准，是把线对卡和扫描线成45度摆放，见下图：

按45度测量的为极限空间分辨率，其最大值为2.44x1.414=3.44 （lp/mm）。当然了，这是计算值，实际上在显示器上看不到3.4线对，看到3.1线对是没问题的。

2. 显示器分辨率

探测器检测到的骨骼或导丝的细节，经过图像处理后，需要通过显示器呈现出来给医生看。现在的显示器都是液晶显示器，也是通过一个像素一个像素的把探测器检测到的图像显示出来。

常见的显示器分辨率（像素矩阵）有：

1280x1024; 1920x1080; 2560x1440; 3840x2160。

19"显示器是5：4的，常见分辨率是1280x1024，27"显示器是16：9的，常见分辨率有1920x1080和3840x2160

其中1920x1080的又叫2k（因为1920约等于2000（2k）），3840x2160的叫4k显示器。

2560x1440的已经很少见了。

3.系统分辨率

我们常常把在显示器上能看到的X射线成像分辨率叫做系统分辨率，一个C形臂的影像链由探测器、图像处理单元和显示器组成，系统的分辨率取决于影像链三个部分中分辨率最低的环节。

当显示器的像素矩阵大于等于探测器的像素矩阵时，图像没有细节损失，探测器的分辨率能在显示器上完全显示出来。此时系统分辨率等于探测器的分辨率。

如果显示器的像素矩阵少于探测器的像素矩阵，那么在显示器上看到的分辨率就会低于探测器的分辨率，也就是系统分辨率就会低于探测器分辨率。

在这儿我们引入一个系统等效像素尺寸的概念。就是用有效尺寸除以影像链的最低像素矩阵。我们以Z公司的20cm平板C臂为例，该平板有效尺寸为20cmx20cm，像素尺寸为100um，像素矩阵为2000x2000（2kx2k)；显示器为19寸液晶显示器，显示矩阵为1280x1024。很显然，该探测器的2kx2k的图像不可能在1280x1024的显示器上原样显示出来，必须将2kx2k的图像压缩为1024x1024后才能显示出来。经过压缩后，系统等效像素尺寸将不再等于探测器像素尺寸，会从100um变为了20cm/1024=200um，其系统分辨率将不再是5lp/mm，而是降低为了：

根据上面的公式，探测器的理论空间分辨率为5lp/mm，厂家会声称平板有效尺寸为20cmx20cm，最大分辨率为5lp/mm。看到厂家的参数，大家一般都会以为20cmx20cm视野下可以看到5lp/mm。但是，在这个1280x1024的显示器上，是不可能看到20cmx20cm的图像的同时也能看到5lp/mm的图像。

换种说法，要看到20cm的大图像，分辨率就会从5lp/mm降低为2.5lp/mm；要看到5lp/mm的分辨率，就需要用mag模式或放大模式，此时视野就会变为10cm或更小。

4.常见平板C形臂的分辨率比较

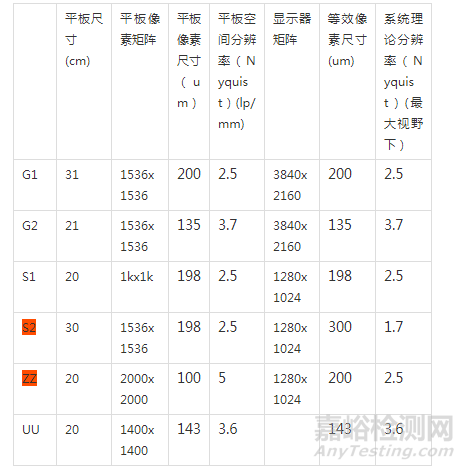

由上表可以看出，S2和ZZ 的C形臂由于监视器的像素矩阵低于平板探测器的像素矩阵数，导致其系统分辨率低于平板探测器分辨率。

5. 总结

本文介绍了理论分辨率的计算方法，以及X光机极限分辨率是理论分辨率的1.414倍的关系。

总结了平板C形臂系统分辨率和探测器分辨率以及监视器分辨率的关系：系统分辨率取决于影像链中分辨率最低的环节。

希望大家在选择平板C形臂的时候能拨开迷雾，选择到适合自己的机器。
