由于塑料具有重量轻、韧性好成型易、成本低等优点，回此在日用产品中等，越来越多的代替玻璃，特别应用于光学仪器和包装工业方面，发展尤为迅速。但是由于要求其透明性要好，耐磨件要高，抗冲击韧件要好，因此对塑料的成份，注塑整个过程的工艺，设备，模具等，都要作出大量工作，以保证这些用于代替玻璃的塑料（以下简称透明塑料）表面质量良好，从而达到使用要求。

目前市场上一般使用的透明塑料有聚甲基丙烯酸甲酯（即俗称亚克力或有机 玻璃，代号 pmma）、聚碳酸酯（代号 pc）。聚对苯二甲酸乙二醇脂（代号 pet）、透明尼龙、as（丙烯睛一苯乙烯共聚物）、聚砜（代号 psf）等， 其中我们接触得最多的是 pmma、pc 和 pet 三种塑料，本文以这三种塑料为例，讨论透明塑料的特性和注塑工艺。

01、透明塑料的性能题

透明塑料首先必须有高透明度， 其次要有一定的强度和耐磨性，能抗冲击，耐热件要好，耐化学性要优，吸水率要小，只有这样才能在使用中，能满足透明度的要求而长久不变，下面列出表1，比较一下 pmma、pc 和 pet的性能。

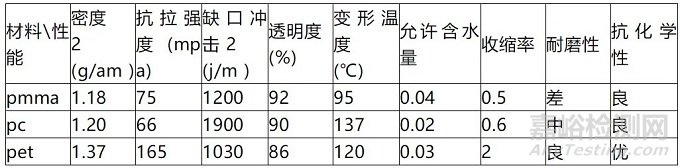

表 1：透明塑料性能比较

注：（1）因品种繁多，这只是取平均值，实际不同品种数据有异。

（2）pet 数据（机械方面）为经拉伸后的数据。

从表1数据可知pc是较理想的选择，但主于其原料价贵和注塑工艺较难，所以仍以选用pmma为主（对一般要求的制 品），而 pet 由于要经过拉伸才能得到好的机械性能，所以多在包装、容器中使用。

02、透明塑料注塑过程中应注意的共同问题

透明塑料由于透光率要高，必然要求塑料制品表面质量要求严格，不能有任何 斑纹、气孔、泛白。雾晕、黑点、变色、 光泽不佳等缺陷，因而在整个注塑过程对原料、设备。模具、甚至产品的设计，都要十分注意和提出严格甚至特殊的要求。其次由于透明塑料多为熔点高、流动性差，因此为保证产品的表面质量，往往要在机高温度、注射压力、注射速度等工 艺参数作细微调整，使注塑料时既能充满模，又不会产生内应力而引起产品变形和开裂。

下面就其在原料准备。对设备和模具要求、注塑工艺和产品的原料处理几方面，谈谈应注意的事项。

（一）原料的准备与干燥由于在塑料中含有任何一点杂质，都可能影响产品的透明度，因此和储存、运输。

加料过程中，必须注意密封，保证原料干净。特别是原料中含有水分，加热后 会引起原料变质，所以一定要干燥，并在注塑时，加料必须使用干燥料斗。还要注意一点的是干燥过程中，输入的空气最好应经过滤、除湿，以便保证不会污染原料。其干燥工艺如表2。

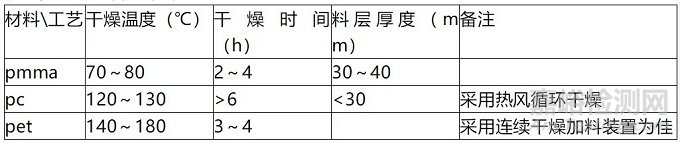

表 2：透明塑料的干燥工艺

（二）机筒、螺杆及其附件的清洁

为防止原料污染和在螺杆及附件凹陷处存有旧料或杂质，特别热稳定性差的树脂存在，因此在使用前、停机后都应用螺杆清洗剂清洗干净各件，使其不得粘有杂质，当没有螺杆清洗剂时，可用 pe、ps 等树脂清洗螺杆。当临时停机时，为防止原料在高温下停留时间长，引起解降，应将干燥机和机筒温度降低，如 pc、pmma 等机筒温度都要降至160℃以下（料斗温度对于pc应降至100℃以下）。

（三）在模具设计上应注意的问题（包 括产品的设计）

为了防止出现回流动不畅，或冷却不均造成塑料成型不良，产生表面缺陷和变质，一般在模具设计时，应注意以下几点。

a）壁厚应尽量均匀一致，脱模斜度要足够大;

b）过渡部分应逐步。圆滑过渡，防止有尖角。锐边产生，特别是 pc 产品一定不要有缺口；

c）浇口。流道尽可能宽大、粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井；

d）模具表面应光洁，粗糙度低（最好低于 0.8）；

e）排气孔。槽必须足够，以及时排出空气和熔体中的气体；

f）除 pet 外，壁厚不要太薄，一般不得小于1mm。

（四）注塑工艺方面应注意的问题(包括注塑机的要求）

为了减少内应力和表面质量缺陷，在注塑工艺方面应注意以下几方面的问题。

a）应选用专用螺杆、带单独温控射咀的注塑机；

b)注射温度在塑料树脂不分解的前提下，宜用较高注射湿度；

c）注射压力：一般较高，以克服熔料粘度大的缺陷，但压力太高会产生内应力造成脱模因难和变形；

d）注射速度：在满足充模的情况下，一般宜低，最好能采用慢一快一慢多级注射；

e）保压时间和成型周期：在满足产品充模，不产生凹陷、气泡的情况下；宜尽量短，以尽量减低熔料在机筒停留时间；

f）螺杆转速和背压：在满足塑化质量的前提下，应尽量低，防止产生解降的可能；

g）模具温度：制品的冷却好坏，对质量影响极大，所以模温一定要能精确控制其过程，有可能的话，模温宜高一些好。

（五）其他方面的问题

由于为要防上表面质量恶化，一般注塑时尽量少用脱模剂；当用回用料时不得大于20％。

对于除 pet 外，制品都应进行后处理，以消除内应力，pmma 应在70－80t热风循环干燥4小时；pc应在清洁空气、甘油。液体石腊等加热110－135℃，时间按产品而定，最高需要10多小时。而pet必须经过双向拉伸的工序，才能得到良好机械性能。

03、透明塑料的注塑成型工艺

（一）透明塑料的工艺特性：除了以上的共同问题，透明塑料亦各有一些工艺特性，现分述如下：

1、pmma的工艺特性：

pmma 粘度大，流动性稍差，因此必须高料温、高注射压力注塑才行，其中注射温度的影响大于注射压力，但注射压力提高，有利于改善产品的收缩率。注射温度范围较宽，熔融温度为 160℃，而分解温度达270℃，因此料温调节范围宽，工艺性较好。故改善流动性，可从注射温度着手。冲击性差，耐磨性不好，易划花，易脆 裂，故应提高模温，改善冷凝过程，去克服这些缺陷。

2、pc的工艺特性：

pc粘度大，融料温度高，流动性差，因此必须以较高温度注塑（270－320t 之间），相对来说料温调节范围较窄，工艺性不如pmma。注射压力对流动性影响较小，但因粘度大，仍要较大注射压力，相应为了防止内应力产生，保压时间要尽量短。

收缩率大，尺寸稳定，但产品内应力大，易开裂，所以宜用提高温度而不是压力去改善流动性，并且从提高模具温度，改善模具结构和后处理去减少开裂的可能。当注射速度低时，浇口处易生波纹等缺陷，放射咀温度要单独控制，模具温度要高，流道、浇口阻力要小。

3、pet 的工艺特性：

pet 成型温度高，且料温调节范围窄（260－300℃），但熔化后，流动性好，故工艺性差，且往往在射咀中要加防延流装置。机械强度及性能注射后不高，必须通过拉伸工序和改性才能改善性能。模具温度准确控制，是防止翘曲。变形的重要回素，回此建议采用热流道模具。模具温度官高，否则会引起表面光泽差和脱模回难。

综上所述，我们可以列出注塑工艺参数：透明塑料注塑成型工艺参数表 表（表 3），供大家注射时参考。

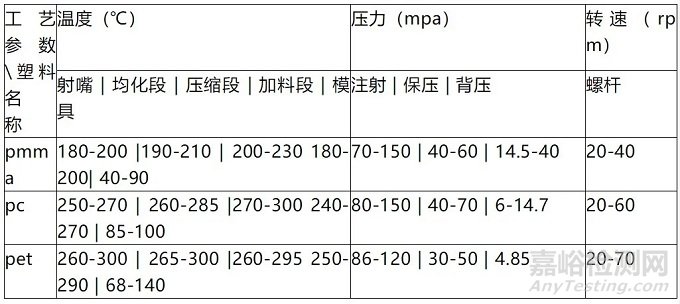

表 3 ：透明塑料注塑成型工艺参数表

04、透明塑料件的缺陷和解决办法

由于篇幅关系，这里只讨论影响产品透明度的缺陷，其他缺陷请参考产品说明书或其他资料。其缺陷大概有以下几项：

（一）银纹：由充模和冷凝过程中，内应力各向异性影响，垂直方向产生的应力，使树脂发生流动上取向，而和非流动取向产生折光率不同而生闪光丝纹，当其扩展后，可能使产品出现裂纹。除了在注塑工艺和模具上注意外（见表4，最好产品作退火处理。如 pc料可加热到160℃以上保持3－5 分钟，再自然冷却即可。

（二）气泡：主于树脂内的水气和其他气体排不出去，在模具冷凝过程中或因充模不足，冷凝表面又过快冷凝而形成“真空泡”。其克服方法见表 4。

（三）表面光泽差：主于模具粗糙度大，另一方面冷凝过早，使树脂不能复印模具表面的状态，所有这些都使其表面产牛微小凹凸不平，而使产品失去光泽。其克服方法见表4。

（四）震纹：是指从直浇口为中心形成的密集波纹，其原因因熔体粘度过 大，前端料已在型腔冷凝，后来料又冲破此冷凝面，而使表面出现震纹。其克服方法见表4。

（五）泛白，雾晕：主要由于在空气中灰尘落入原料之中或原料含水量太大而引起的。其克服方法见表4。

（六）白烟，黑点：主要由于塑料在机筒内，因局部过热而使机筒树脂产生分解或变质而形成的。其克服方法见表 4。

为了清楚地说明克服这些缺乏所采取的措施，列出表4供大家参考。

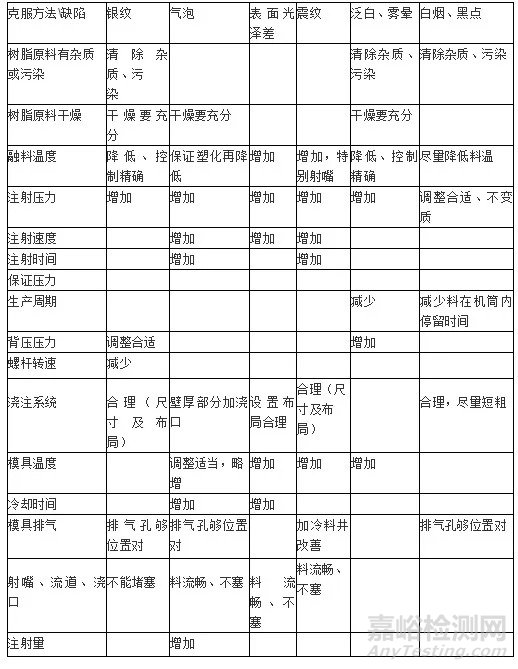

表 4 ：透明产品的缺陷和克服方法
