基于溶剂的ASD(无定型固体分散体)设计思路

嘉峪检测网        2020-12-15 11:24

将难溶性药物从晶型转化为无定形态,制备无定形固体分散体(ASD)是能够更快实现难溶性药物增溶的方式之一,以期增加药物制剂的口服生物利用度。





将晶型药物溶解在适当的溶剂中,可能是消除药物晶型的最佳选择。在某些情况下,该操作甚至能够获得纯的无定形态原料药。但是出于对无定形态稳定性方面的考量,通常通过机械或者物理化学的方法,使用聚合物进行处理使得无定形态药物制剂稳定化。



常见的基于溶剂法的技术有:

  • 喷雾干燥:受控的温度、压力下快速去除溶剂

  • 流化床造粒/层积/薄膜包衣:在常规设备中去除溶剂

  • 共沉淀:溶剂控制的沉淀技术,例如:微沉淀散粉(Microprecipitated Bulk Powder,MBP)[1]、水溶液中形成蒸发沉淀(Evaporative Precipitation into Aqueous Solution, EPAS)[2],纳米晶和闪蒸沉淀等

  • 其他:基于低温过程的喷雾冷冻干燥(Spray Freeze Drying, SFD);薄膜冷冻(Thin Film Freezing, TFF)和基于超临界流体的技术等





基于溶剂法-无定形固体分散体的设计思路一般包括:溶剂的选择、聚合物的选择、溶剂去除过程的的选择。



1.溶剂的选择



在基于溶剂的无定形分固体分散体的设计中,药物在有机溶剂中的溶解度驱动着作为载体的聚合物和工艺的选择。

溶剂的选择标准包括:



(1)API及聚合物(载体)在溶剂中的溶解度;

(2)溶剂的干燥效率;

(3)残留溶剂的可接受水平(基于ICH);

(4)预期的货架期稳定性





其中溶剂的干燥效率,涉及传热、传质等复杂过程,且热量供应与蒸汽的去除效率对其影响较大。从工艺水平看,干燥效率取决于溶剂的蒸发速率,即溶剂的沸点、溶液的比热、蒸发热、表面积、蒸汽压、固含量的百分比及溶液粘度[3]。

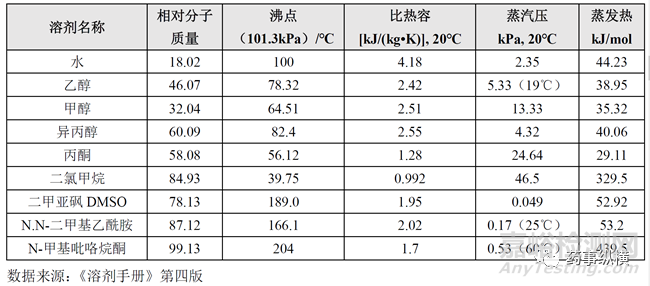

常用纯溶剂的相关热物理性质见下表:

基于溶剂的ASD(无定型固体分散体)设计思路





了解蒸汽压随温度的变化可以为提高干燥效率的方法提供帮助,因为溶剂的蒸汽压决定表面的蒸发速率。根据上表的数据,水、二甲亚砜、N,N-二甲基乙酰胺等高沸点溶剂难以除去,因为随着温度的升高,蒸汽压的增加非常缓慢。

实际在处方设计中,在优化API及聚合物的溶解度及干燥效率的驱动下,很多制剂研究者会使用混合溶剂,这将一定程度增加溶剂去除的难度。如果纯溶剂不适合,则优先选择共沸物作为ASD制备的溶剂。如果不存在共沸物,二元溶剂的蒸发速率可能会导致沉淀的过饱和状态发生改变,而引起相分离。选择混合溶剂设计ASD时,需要做更多的工作才能进一步优化溶剂对于产品质量的影响,以消除放大及生产过程中潜在的问题。

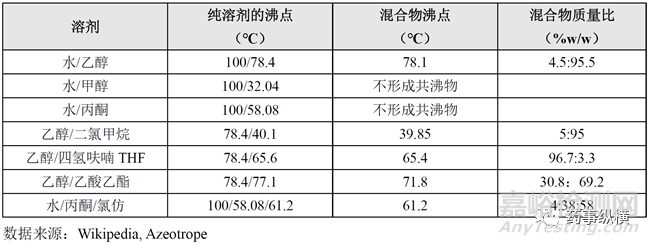

下表为一些可以形成共沸物的常见溶剂,供参考。

基于溶剂的ASD(无定型固体分散体)设计思路





在选择合适的溶剂设计ASD时,最重要的是要确保原料药在溶剂中的化学和物理稳定性,使得药物晶型转变为无定形态,而非溶剂化物。同时残留的溶剂可能会降低玻璃化转变温度(Tg),导致不稳定。



2. 聚合物及其他添加剂的选择



基于溶剂法的ASD设计,其聚合物选择的出发点仍旧是聚合物在溶剂中的溶解度,当然还需要考察聚合物与API的相容性、增加药物负载量的能力、相关的毒理性数据、聚合物对于形成和维持过饱和状态的影响等等。

简要介绍常见ASD设计的聚合物及溶剂,其中商业化产品举例不局限于溶剂法。

  • 羟丙甲纤维素

  • 英文名称:Hypromellose, HPMC

  • 玻璃化转变温度Tg:160-170℃

  • 适用溶剂:乙醇:二氯甲烷(1:1或者2:1)

  • 商业化产品举例:Sporanox®(伊曲康唑,胶囊,Janssen),流化床丸芯包衣

  • 醋酸羟丙甲纤维素琥珀酸酯

  • 英文名称:Hypromellose Acetate Succinate,HPMCAS

  • 玻璃化转变温度Tg:120-135℃

  • 适用溶剂:乙醇、甲醇、二氯甲烷、氯仿

  • 商业化产品举例:Kalydeco ®(ivacaftor,片剂,Vertex Pharmaceuticals),喷雾干燥;

  • Zelboraf ®(vemurafenib,片剂,Roche),共沉淀法

  • 邻苯二甲酸羟丙甲纤维素酯

  • 英文名称:Hypromeollose Phthalate, HPMCP

  • 玻璃化转变温度Tg:145-150℃

  • 适用溶剂:丙酮、乙醇:二氯甲烷(1:1)、四氢呋喃、乙酸乙酯

  • 商业化产品举例:Sepamit-R(硝苯地平,胶囊,Merck),喷雾干燥

  • 聚维酮

  • 英文名称:Povidone, PVP

  • 玻璃化转变温度Tg:175-180℃

  • 适用溶剂:丙酮、乙醇、甲醇、乙酸乙酯、二氯甲烷、四氢呋喃

  • 商业化产品举例:Rezulin®(曲格列酮, 片剂,Warner-Lambert,已退市),热熔挤出(HME)

  • 共聚维酮

  • 英文名称:Copovidone, PVP/VA

  • 玻璃化转变温度Tg:100-110℃

  • 适用溶剂:丙酮、乙醇、甲醇、乙酸乙酯、二氯甲烷、四氢呋喃

  • 商业化产品举例:Kaletra®(洛匹那韦/利托那韦,片剂,Abbvie),热熔挤出(HME)

  • 聚乙二醇

  • 英文名称:Polyethylene Glycol, PEG

  • 适用溶剂:丙酮、乙醇、甲醇、乙酸乙酯、二氯甲烷、四氢呋喃

  • 商业化产品举例:GrisPEG®(灰黄霉素, 片剂,Pedinol),熔融造粒

  • 对于ASD的设计,理想的状态是API、聚合物及其他添加剂在溶液中均处于溶解的状态。从生产角度讲,大部分的喷雾干燥的ASD中间体都会经过致密化以改善密度和流动性,因此聚合物及添加剂的选择及含量控制会对ASD中间体产生重要影响,进而影响可能对生产过程产生重大影响的关键物化指标,例如粒径、密度等。





 3. 溶剂去除过程的选择



溶剂去除工艺的选择,受规模、处方稳定性及设备可行性的影响。喷雾干燥是ASD设计中最有效、最广为人知的成熟方法,其他方法也经常使用,比如流化床干燥,包括喷雾造粒及丸芯包衣等。制备的颗粒或粉末可以进一步压片或者灌胶囊。

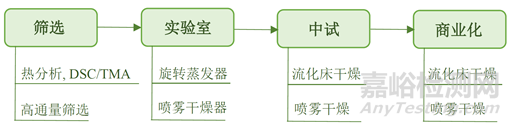

基于高通量筛选,溶剂去除是预处方筛选过程中最为广泛使用的过程,可以对溶剂、聚合物及载药量进行优化选择。由于样品量小且去除溶剂的效率很高,因此预处方筛选倾向于模拟喷雾干燥过程。随着喷雾干燥器设计和发展,目前其规模已经覆盖实验室到生产。从早期筛选到商业化规模的设备设置举例如图。

无定型固体分散体

所有基于溶剂的技术最大的挑战之一是溶剂的完全去除,通常在喷雾干燥之后进行二次干燥,托盘干燥或者流化床过程可以实现残留溶剂的达标。

如下为ASD设计相关的喷雾干燥过程的关键因素:





  • 喷雾干燥器的设计:闭环与开环系统

  • 雾化和喷嘴设计:旋转,多流体气缸(2-4种流体),压力及超声波喷嘴

  • 进料:固含量,粘度,溶剂体系,玻璃化转变温度Tg,稳定性

  • 收集系统:旋风分离器、滤袋、静电除尘器

  • 二次干燥:托盘干燥、流化床干燥、板式干燥等

  • 进一步加工:致密化、压实、溶出、稳定性等



参考文献

[1]Navnit Shah, Development of novel microprecipitatedbulk powder (MBP) technology for manufacturing stable amorphous formulations ofpoorly soluble drugs.(2012)

[2]Marazban Sarkari, Enhanced drug dissolution using evaporativeprecipitation into aqueous solution (2002)

[3]Abeysena I, Darrington E, Understanding evaporationand concentration technologies labmate. (2013)

[4] 《溶剂手册》第四版

[5]Wikipedia, Azeotrope
