固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

嘉峪检测网        2021-01-02 17:06

采用选区激光熔化成形技术制备GTD222镍基合金并进行了1150℃固溶和时效处理,研究了固溶处理时间(0,20,40,60,120min)、时效温度(760,780,800,820,840℃)和时效时间(2,4,8 h)对显微组织和硬度的影响。结果表明:选区激光熔化成形GTD222合金中的柱状晶与成形方向呈一定倾斜角度,合金中存在胞状亚结构和高密度位错,未析出γ'相,MC碳化物主要分布于晶界及相邻亚结构界面处;经1150℃固溶处理后合金中的亚结构均消失,随着固溶时间的延长,碳化物逐渐溶解,合金显微硬度先下降后趋于稳定;在760~840℃时效处理2~8h后,合金基体中析出大量γ'相,γ'相的尺寸随时效时间延长和时效温度升高而增大,合金硬度则随时效时间延长和时效温度降低而增大。



01、试样制备与试验方法



1.1、试样制备



基于前期研究成果,以气雾化喷粉制备的GTD222合金粉末为原料,采用EOS M290型增材制造设备,在氩气保护气氛下沿水平方向打印得到近完全致密的GTD222合金,扫描策略如图1所示。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

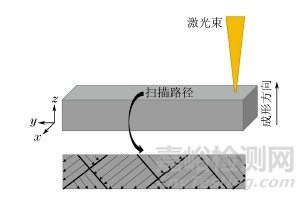

图1 激光扫描策略示意

按照铸造GTD222合金标准热处理工艺,在(1150±10)℃下对选区激光熔化成形GTD222合金(打印态)进行固溶处理,固溶处理时间分别取0,20,40,60,120min,水冷淬火以保存显微组织形态;时效温度为760,780,800,820,840℃,时效时间为2,4,8h,空冷至室温。



1.2、试验方法



沿合金纵截面(xz平面)截取金相试样,经打磨、抛光后,采用210mL H3PO4+170mL H2SO4+120mL H2O配制的电解液进行电解腐蚀,直流电压12V,腐蚀时间为25s。使用OLYMPUS BX51M型光学显微镜和JEOL JSM-7800F型扫描电子显微镜(SEM)观察显微组织。通过打磨、凹坑处理、双束离子减薄制备透射试样,使用配备有HAADF-STEM附件的FEI TECNAI G2 S-TWIN型透射电子显微镜(TEM)表征其微观结构。使用数显维氏硬度计测定试样上表面的显微硬度,载荷为4.903N,保载时间为10s。



02、试验结果与讨论



2.1、打印态合金的显微组织



由图2可以看出,选区激光熔化成形GTD222合金单道熔池的宽度约为120μm,深度约为100μm,相邻熔池互相交联,这种交联有利于铺粉平面上粉末充分熔化而不发生球化。同时,纵向上多层的熔深有助于层间的焊接结合,减少单道熔池中心低熔点共晶偏析以及结晶裂纹的产生,有助于提高合金致密性。放大后可以观察到单个熔池内的枝晶生长表现出强烈的择优取向。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

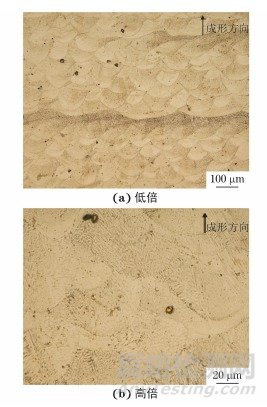

图2 选区激光熔化成形GTD222合金纵截面显微组织

2.2、打印态合金的微观结构



由图3(a)可以看出,选区激光熔化成形GTD222合金中存在明显的胞状亚结构,基体中分布着密度极高的位错线。图3(b)与图3(c)为同一视场下的明场像和高角环形暗场像(HAADF)。对比图3(b)与图3(c)可以看出:HAADF中的白亮点均分布在亚结构交界处,说明其为MC碳化物;这些碳化物颗粒并未连成膜状,没有将亚结构界面完全隔离,因此可以起到一定界面强化和钉扎位错的作用。对图3(d)中靠近薄区边缘的区域进行选区电子衍射,得到的斑点如图3(e)所示。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

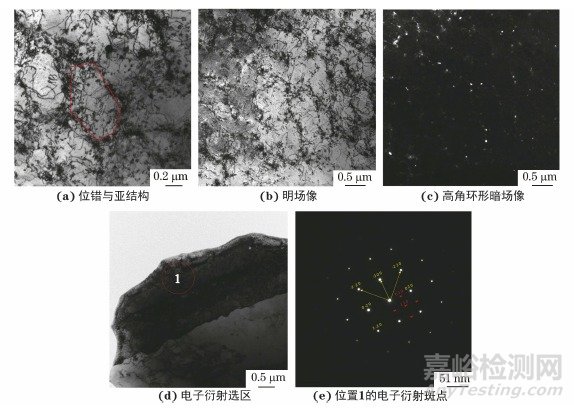

图3 选区激光熔化成形GTD222合金的TEM形貌

2.3固溶处理对显微组织及硬度的影响



由图4可以看出,在1150℃固溶处理后,选区激光熔化成形GTD222合金中的亚结构界面均消失。另一方面,随着固溶时间的延长,MC碳化物颗粒溶解,数量不断减少,亚晶界逐渐转移合并;合并后的亚晶尺寸增大,晶界上的位错密度升高,相邻亚晶的位向差增大并逐渐转化为大角度晶界;大角度晶界比小角度晶界具有更大的迁移率,可以快速移动并将移动路程中的位错清除,留下无畸变晶体,在降低晶体内位错密度的同时成为再结晶核心。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

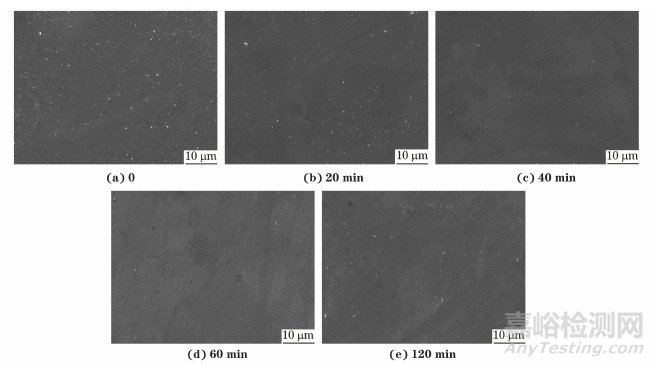

图4 选区激光熔化成形GTD222合金在1150℃固溶处理不同时间后的SEM形貌

由图5可知,固溶态合金的显微硬度较打印态的(354HV)小幅下降,说明合金晶粒度变化不大。随着固溶时间的延长,碳化物继续溶解,固溶40min时已基本完全溶解,合金表面均一平整。显微硬度在固溶20min后不再发生明显变化,可以认为此时合金内的应力已基本释放完毕,亚晶粒停止合并和生长。综上,可以将1150℃保温40min确定为选区激光熔化成形GTD222合金均质化处理工艺。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响

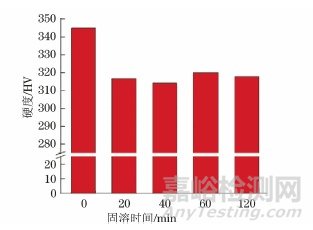

图5 选区激光熔化成形GTD222合金在1150℃固溶处理不同时间后的硬度

2.4时效处理对显微组织及硬度的影响



根据实验得到,在760~840℃时效处理2~8h后,选区激光熔化成形GTD222合金基体中均析出大量γ'相,γ'相的尺寸随时效温度升高和时效时间延长而增大。由表1可以看出:相同保温时间下,合金硬度随着时效温度的升高而降低,这也是γ'相数量减少、尺寸增大的表现;当时效温度相同时,合金硬度则随着时效时间的延长而增加,这是γ'相随着时效时间延长而逐渐析出的结果。在760℃时效处理8h后合金硬度最高,此时γ'相充分析出,数量最多并且尺寸最小。从提高材料强度的角度出发,可选择该时效处理参数作为优化工艺。

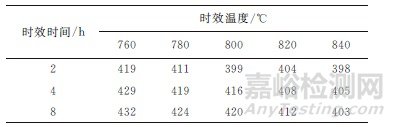

表1 不同时效温度和时效时间下选区激光熔化成形GTD222合金的硬度

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响





03、结 论



(1) 选区激光熔化成形GTD222合金中的柱状晶与成形方向呈一定倾斜角度;合金中存在明显的胞状亚结构和高密度位错,MC碳化物主要分布于晶界和相邻亚结构交界处,基体中未析出γ'相。



(2) 选区激光熔化成形GTD222合金在1150℃固溶处理不同时间后亚结构均消失,随着固溶时间的延长,碳化物逐渐溶解,固溶40min后基本完全消失;合金显微硬度在固溶20min后不再发生明显变化。



(3) 在760~840℃时效处理2~8h后,选区激光熔化成形GTD222合金基体中均析出大量γ'相,γ'相的尺寸随时效时间延长和时效温度升高而增大,合金硬度则随时效时间延长和时效温度降低而增大,在760℃时效处理8h后合金硬度最高,为432HV。

固溶和时效处理对选区激光熔化成形GTD222镍基合金组织和硬度的影响
