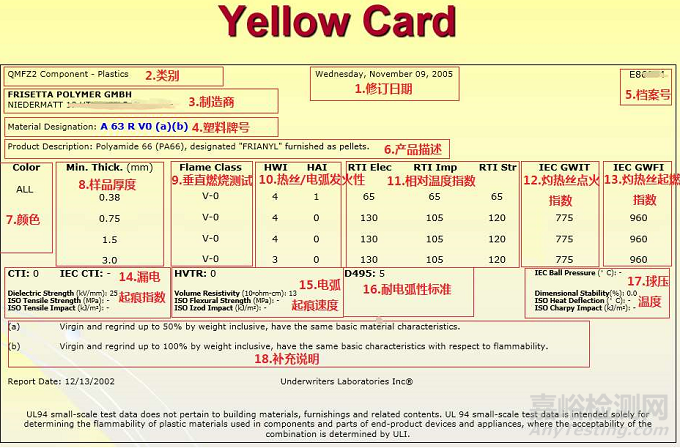

用语

含义

说明

Color

颜色

NC 为天然色（无着色的颜色）BK为黑色 ALL为全部颜色。　　

Min. Thick.

试片最小厚度

单位为mm。在上述黄卡中，试片厚度为3mm时，难燃性为5VA。试片厚度为1mm时，难燃性为5VB。　　

Flame Class

难燃性

根据UL94标准判定材料的难燃性水平。按照HB、V-2、V-1、V-0的顺序，难燃性依次增大。一般说的难燃材料指的是V-0。除了传统的评价方法之外，还设定了上一级的5V评价。作为定位，难燃性顺序依次为V-0、5VB、5VA。由于5V评价的 试验 方法与传统相比有些不同，所以卡中象"V-0、5VA"那样就表示进行了两个 试验 。难燃性 HB < V-2 < V-1 < V-0 < 5VB < 5VA 　　

HAI

高电流弧的发火性

使高电流电弧在试片旁边飞过。根据到燃烧为止所需要的飞过次数，将材料难燃性分级。级别数字越小，材料越难以燃烧。 HAI 次数 黄卡上的表示120 以上 060---119 130--- 59 215---29 3小于 15 4 　　

HWI

热金属丝的发火性

是Hot wire ignition的缩略语。将镍丝缠绕在试片上，使规定电流从中通过。按照到开始燃烧的时间，将材料难燃性分级。到开始燃烧的时间1~2分钟者为1级。到开始燃烧的时间7~15秒钟者为4级。级别的数字越大，材料越容易燃烧。HWI时间 （ 秒 ） 黄卡上的表示120 以上 060 --- 119 130-- 59 215--29 37 --14 4小于 7 5 　　

RTI

相对保证温度也叫"相对温度指数"

是UL保证材料使用的最高温度。单位为 ℃ 。有时也只标注为TI（保证温度）。Elec表示对于电气特性的TI ；imp表示有冲击负荷时的TI；str表示静态下的TI。　　

IEC

国际电气化标准会议

是电气领域中的国际标准化组织。相当于非电气领域的ISO、通信领域的ITU。　　

GWIT

灼热丝发火温度

是Glow wire ignition temparature的缩略语，是IEC规定的燃烧性指标之一。　　

GWFI

灼热丝燃烧指数

是Glow wire flammability index的缩略语，是IEC规定的燃烧性指标之一。

CTI

相比耐漏电起痕指数

是Comparative tracking index的缩略语，是表示耐漏电性的指标。在对绝缘物表面施加电压的状态下，使电解液滴落于电极间的成型品表面，评价到何电压为止不发生漏电破坏。按照耐压值从0到5进行分级。数字越小，耐漏电性越高。CTI (伏特) 黄卡上的表示600以上 0400 ---- 599 1250 ---- 399 2175 ----249 3100----174 4小于 100 5 　　

PTI

保证耐漏电起痕指数

Proof tracking index的缩略语。 试验 方法本身与CTI相同。目前，对每一个耐压值从0到5进行分级。PTI与CTI的不同之处在于：CTI改变施加的电压，求得材料的最大耐压值，从而决定起痕指数。而PTI所 试验 的电压是一个点，只表示该点是否能耐受住电压。换言之，假设PTI为150V，则说明该材料的漏电起痕性能耐受到150V，而且实际中可能比该值还高。另一方面，由于CTI求的是最大耐压值，不会具有大于标注值的实力。　　

HVTR

高伏特电弧起痕速度

High voltage arc tracking rate的缩略语。表示单位时间内痕迹行进的距离。以数值分级，数值越小，行进速度就越慢。HVTR 范围（mm/min） 黄卡上的表示0 ---10 010.1--- 25.4 125.5 --- 80 280.1--- 150 3大于150 4 　　

D495

ASTM- D495

ASTM制定的耐电弧性标准。D495 范围（秒） 黄卡上的表示420 以上 0360---419 1300--- 359 2240--- 299 3180 ---239 4120---179 560---119 6小于 60 7 　　

IEC:BP

IEC版球压温度

IEC制定的标准之一。除了少数装置与通常的球压温度不同之外，其它装置基本相同
