本试验适用于型式试验，试验样品可能出现性能退化，不宜继续使用。

应该使用符合IEC 61180-1 and IEC 61180-2的试验设备。

外壳的任何可触及绝缘部分，在除端子以外的每一个地方要贴覆金属箔。对试验电压小于或等于交流峰值10kV 或直流10kV 时，从金属箔到端子的距离要不大于20mm，对于更高的电压，该距离要达到能防止飞弧的最小值。

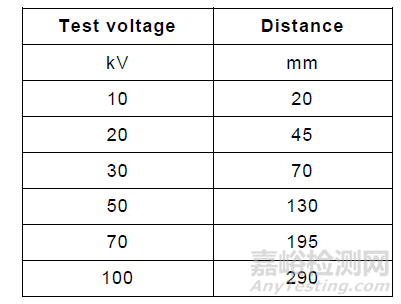

注：防止金属箔与端子之间飞弧的距离见表1。

表1

控制件上由绝缘材料制成的可触及零部件，贴覆金属箔或压上软导电材料。

要在完成潮湿预处理后(如果适用)贴覆金属箔,并连接到试验电压发生器的低压端。

试验期间设备不工作。

当验证电气间隙时,如果海拔高度是2000m,则试验电压按如下要求：

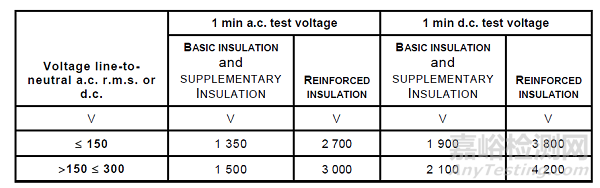

1、不超过300 V 的过电压类别Ⅱ的电网电源电路的固体绝缘的试验电压要求见表2

表2

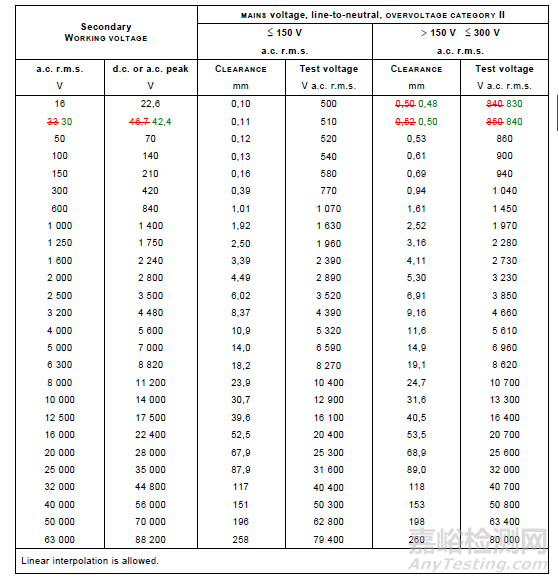

2、不超过300 V 的过电压类别Ⅱ的由电网电源电路供电的二次电路的电气间隙和试验电压要求见表3

表3

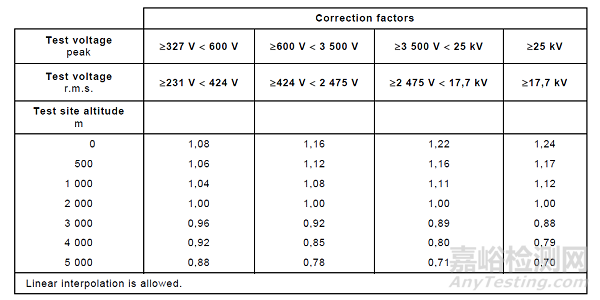

对其他海拔高度的试验地点，则试验电压需要乘以表4规定的相应的系数,固体绝缘除外。【海拔会影响电气间隙】。

表4

潮湿预处理：

除非在本部分中有另外的说明，在电压试验前设备要进行潮湿预处理，在预处理期间设备不工作。

这种处理不适用于那些明显不会被温湿度影响的零部件。

可以不使用工具拆除的零部件要拆除，并与主机一起进行潮湿预处理。

预处理要在潮湿箱中进行，箱内空气相对湿度为93％±3％RH。箱内空气温度保持在40 ℃±2 ℃。

在加湿之前，设备要处在42 ℃±2 ℃环境中。通常在进行潮湿预处理前，将其保持在该温度下至少4h。

箱内的空气要搅动，且箱子的设计要使得凝露不致滴落在设备上。

设备在箱内保持48h，取出设备后使其在如下的规定的环境条件下恢复2h，非通风设备的盖子要打开。

1、温度：15℃~35℃；

2、相对湿度：不超过75%；

3、大气压力：75kpa~1.6kPa;

4、无霜冻、凝露、渗水、淋雨和日照等。

试验要在潮湿处理后恢复时间结束时的1h内进行和完成。被拆除的零部件重新组装或不组装,选择其中较为不利者。

试验程序：

a、交流电压试验

电压测试仪应具有能在整个测试过程中保持测试电压的稳压输出。测试电压的波形基本上应该是正弦的。如果峰值和rms值之间的比值为√2 ± 3 %，则满足此要求。

测试在其网电源额定频率下进行。但是设备额定频率包括50或者60Hz，则50或者60Hz都可以。

交流试验电压要在5s以内从0V逐渐升高到规定值，并保持规定的最小时间60s。

试验中不应出现电气间隙飞弧或固体绝缘击穿。

b、直流电压试验

直流试验电压应无纹波。如果峰值和平均值之间的比值是1.0±3%，则满足这一要求。

直流试验电压要在5s以内从0V逐渐升高到规定值，并保持规定的最小时间60s。

试验中不应出现电气间隙飞弧或固体绝缘击穿。

c、脉冲电压试验

脉冲试验应对每一极性实施5个脉冲，脉冲最小间隔时间1s。脉冲电压试验施加1.2/50 μs 波形(见下图)。应观测每个脉冲的波形(见注1)。

当通过脉冲电压试验来检验设备的电气间隙时，需保证在电气间隙间产生规定的脉冲电压。与受试绝缘并联的保护阻抗和限压装置要断开。

试验中不应出现电气间隙飞弧或固体绝缘击穿,但局部放电是允许的。通过在连续脉冲早期产生的波形来指示局部放电。第一个脉冲击穿表明这是一个彻底失败的绝缘系统或者设备上的限压装置起作用。

注1：如果设备有限压装置,必须仔细检查波形以确保限压装置未造成指示绝缘失效。如持续的脉冲电压波形失真但失真现象一致,则可能是限压装置的动作而导致的,并不能说明固体绝缘被(局部)击穿。

注2：孔洞的局部放电可能导致波形中极短时间的缺口,并可能在一个脉冲中重复出现。
