实验设计在液相方法开发中的应用

嘉峪检测网        2021-06-17 10:06

DOE简介



DOE(实验设计)是一种安排实验的技术,通过合理的安排实验,同时结 合回归建模的思想到达模式识别的效果。该技术广泛运用在工艺优化,优化 设计上面。大约在2010年(时间点没有具体的考量)的时候,开始陆续有人将DOE的实验思路引入HPLC,迄今为止,已经有多篇类似的文章,发SCI的文章基本上算是没有什么戏份了。



不过大部分计算机辅助色谱开发的软件算法均是基于此算法(如Drylab,LC-simulator),当然最近岛津推出的多元液相色谱条件筛选系统,其基本原理也是基于此。接下来我们介绍下如何在HPLC方法开发中具体使用DOE的工具。

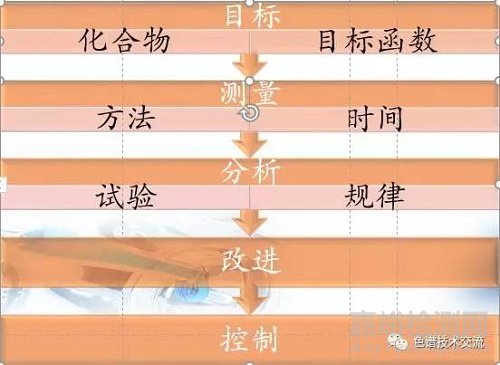

DOE基本流程



实验设计在液相方法开发中的使用



1. 定义:该步骤是决定整个实验成败的关键,首先在实验之前需要定义实验的待分离成分,其次是构建目标函数。目标函数构建的好坏是证实实验成功的基准。



常用的目标函数主要是构建一个围绕分离度构建函数诸如这样,这并不是一个很好的方法,这里求几何均值会好一些,用其他的方式更好。

实验设计在液相方法开发中的使用



2. 测量:这个是整个实验最费事的一个步骤,假如没有对照品和MS等具有鉴别能力的检测器,这个地方往往是一个较大的约束。峰的跟踪,即便已经存在了公用的目标函数,该目标函数包含了整个色谱分离的关键指标(如时间,峰宽,理论塔板数等等)。但是由于样品的不一致,峰的追踪和归属依旧是其中的一个难点(目前你可以采用LC-MS和对照品定位方式进行)。



3. 分析:在一轮或者少数几组实验中,是否出现了异常也是我们需要关注的一些点,如保留太弱或者太强(太弱:反相色谱中尿嘧啶等等;太强:反相中的logp>5的化合物)导致在完整的实验中未被洗脱或者检测。其实分析的重点主要是能否找出色谱分离的模式(找出其中的f)。



实验设计在液相方法开发中的使用

一般来说f()的形式表现为

实验设计在液相方法开发中的使用

我们仅仅需要求出a的值就行,该模式就确定了。



4. 优化:在完成以上工作之后,我们面临的一个问题是优化,只要通过 Monte Carlo method计算出所有的y之后,选取出最好的y下面对应的X就行。



5. 至于最后一步的控制对于研究来说并不是必须的,主要考察方法的耐用性问题。

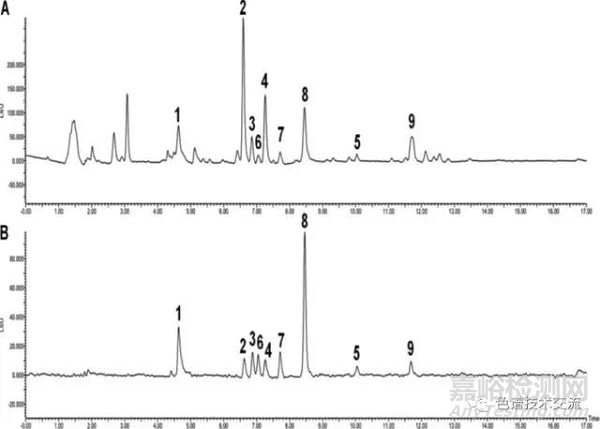

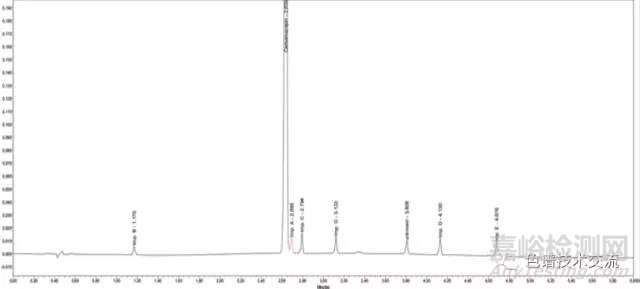

放两张实验效果图吧

实验设计在液相方法开发中的使用



实验设计在液相方法开发中的使用



以下说说这个方法的缺点,第一实验次数随着因素的增加而急剧增加(即便的同一个条件,改变了洗脱方式实验次数也会爆炸性的增长;其次无法判定那一根色谱柱是好的,只能时候分析色谱柱之间的差异,如果进行两个区组进行实验,实验次数又大幅度增加)



参考文

1.  Schmidt, A.H. and C. Wess, A QbD with design-of-experiments approach for development of a state-of-the-art UPLC purity method for carbamazepine. Journal of Liquid Chromatography & Related Technologies, 2014. 37(18): p. 2653-2666.

2.  Li, J.R., et al., Efficient optimization of ultra‐high‐performance supercritical fluid chromatographic separation of Rosa sericea by response surface methodology. Journal of separation science, 2013. 36(13): p. 2114-2120.
