关于PCB线路板短路电流案例分析

嘉峪检测网        2021-08-09 20:20

1、案例问题



PCB线路板上有额定值250V 2A FUSE保险管,如图1所示。



关于PCB线路板短路电流案例分析

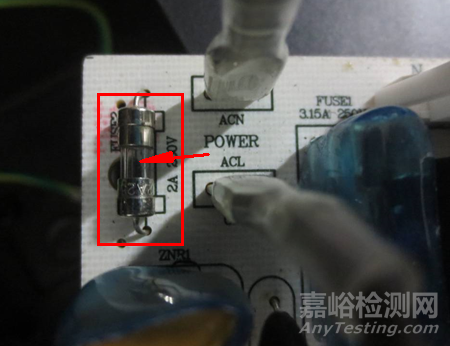

图1. PCB线路板FUSE(图片来源于实拍)



PCB线路板上电子元件模拟故障试验,VDR压敏电阻短路实测线路中FUSE熔断电流为3 A。



有意见认为,依据GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》标准19.12条款,动作电流3A ÷ 额定电流2 A = 1.5倍,不超过2.1倍,说明FUSE参数选择不恰当,这种说法是否合理?



2、案例分析



笔者个人认为,上述说法是不妥当的。



根据GB 4706.1-2005标准19.12条款的规定,不是要测量“FUSE动作的实际电流”与FUSE的额定电流相比,而是要测量电路“用一个电流表替换微型熔断器,重复进行该试验”,即在没有FUSE保护情况下、故障条件下的电流。打个不恰当的比方,不是想知道水库泄洪时流量是多少,而是想知道水库本身容量是多少。如果水库本身容量有限,那么泄洪时流量也是有限。



3、标准条款



GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )标准



19.12在出现19.11.2中规定的任何故障时,如果器具的安全依赖于一个符合GB 9364. 1(idt IEC 60127)的微型熔断器的动作,则要用一个电流表替换微型熔断器,重复进行该试验。如果测得的电流:



——不超过熔断器额定电流的2.1倍,则不认为此电路是被充分保护的,然后要在熔断丝短接的情况下进行这一试验。



——至少为此熔断器额定电流的2.75倍,则认为此电路是被充分保护的。



——在此熔断丝额定电流的2.1倍和2.75倍之间,则要将此熔断器短接并进行试验,试验持续时间:



●对速动熔断器:为一相应时间或30min,两者中取时间较短者。



●对延时型熔断器:为一相应时间或2min,两者中取时间较短者。



注1:在有疑问的情况下,确定电流时,要考虑到此熔断器的最大电阻值。



注2:验证熔断器是否能作为一个保护装置来工作,要以IEC 60127中规定的熔断特性为基础。同时它也给出了计算此熔断器最大电阻值所需的信息。



注3:按照19.1,其他的熔断器被认为是预置的薄弱零件。
