一、合作背景

一款车载充电器的RE项目，在日本某机构认证测试不能通过，与我们合作整改。

二、产品概述

产品为车载充电器，通过汽车电瓶(轿车12V,卡车24V)供电给各种便携式、手持式设备的锂电池充电。

三、项目标准要求

整改后样机要求在工作状态下通过日本EMC认证。

四、项目难点

日本某EMC机构认证，RE项目的限值很低。样机为塑料外壳，PCB板为两层板，客户仅提供样机和一份测试数据。

五、项目解决方案

1）测试原始数据：

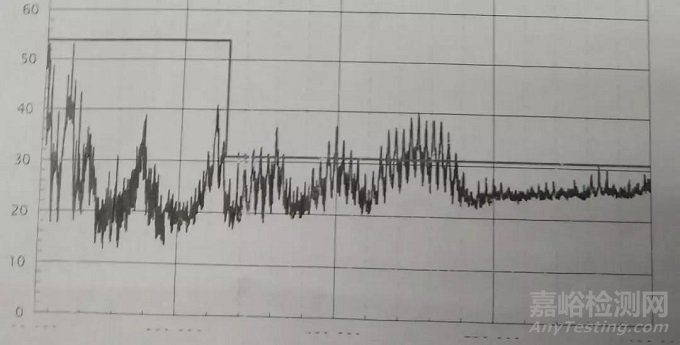

原始数据：300MHZ-650MH频率段超标9DB左右，如下图所示：

图1原始数据

2）定位分析

3）通过用频谱仪电压探头进行排查定位，发现USB输出电路的干扰频率与之相符合，基本确定干扰源头主要为USB输出电路。

图2定位示意图

4）整改措施

USB输出端口D+、D-的电阻改为型号WCM-2012-900T的贴片共模电感，USB输出端口5V供电加FBMA-11-201209-121T的贴片磁珠。

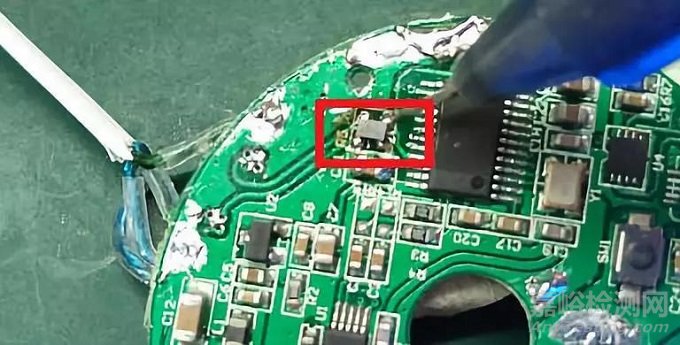

图3措施示意图

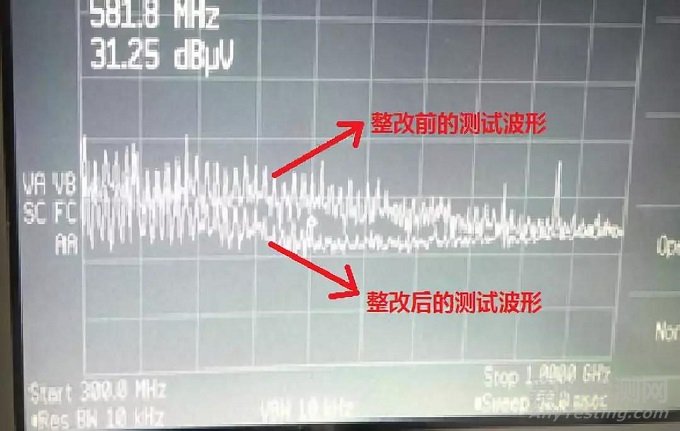

图4频谱仪结果示意图

5）通过上诉整改措施，样机在日本通过EMC认证。

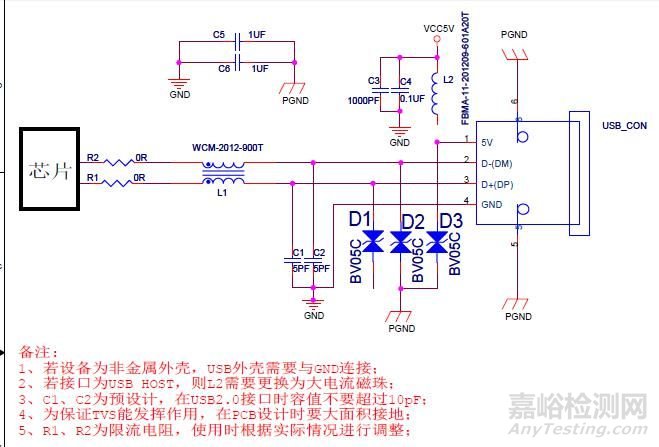

6）对于这类常规电路，我们已为相关客户提供了常规的解决方案，例如USB口的电路如下：
