如何测试各项异性材料X轴方向的导热系数

嘉峪检测网        2021-11-10 22:31

随着5G时代到来,对电子设备及材料提出了更高的要求。5G信号发射频率高,设备温度耗散性能要求高,材料的导热性能成为了评价5G材料的重要指标。



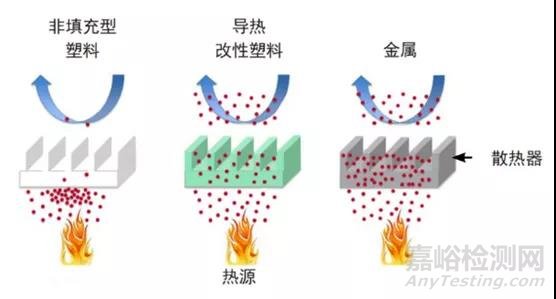

如何测试各项异性材料X轴方向的导热系数



材料导热性能的提高,主要原理是增加材料内部微观结构中的导热通路,一般采用两种方式,一种是高分子基材本体结构的影响,如结晶性聚合物可通过对材料施加外力,高分子链的结构会沿着外力的方向进行排列,形成连续的短切晶桥,当热量沿着外力方向传播时可获得很高的导热系数,从而改善聚合物材料的传热能力。对于非晶态的聚合物来说,在受力后不仅可以形成取向,而且可以使高分子的自由体积受迫变小使内部更紧密,从而减弱延取向方向的声子散射,提高导热性能。



如何测试各项异性材料X轴方向的导热系数



二是添加导热填料,高的填充系数必将获得更高的导热系数。当填充量变大时,导热粒子之间接触的可能性变大,一旦形成连续的粒子连通相导热系数将快速提升。同时填料的几何形态对材料的导热系数是非常明显的,同种粒子通常会有不同的形貌,一般来说长径比大的填料更易取向排列形成导热通路。如将碳纤维填充到聚丙烯中并沿轴向取向,其轴向导热系数随体积分数变化非常明显,但垂直方向的导热系数基本上毫无变化。



在测量材料的导热系数过程中,除了考虑仪器状态、实验条件外,还要考虑到试样本身因素对测试的影响,因为试样的厚度和处理的方式直接影响了导热性能的测试结果。聚合物在两个方向上,产生了各向异性。由于复合材料的导热系数会受到基体和填料结构特性的影响,通常需要分别测试Z轴和X轴不同方向的导热性能,如图1所示。以复合材料为例,利用激光闪射导热仪对材料导热性能进行测试,其原理是一束激光能量在试样内部沿着Z轴和X轴两个方向进行能量传导。



如何测试各项异性材料X轴方向的导热系数



图1测试方向图



当进行样品Z轴方向上测试,一定的设定温度 T(恒温条件)下,由激光源(或闪光氙灯)在瞬间发射一束光脉冲,均匀照射在样品下表面,使其表层吸收光能后温度瞬时升高,并作为热端将能量以一维热传导方式向冷端(上表面)传播,使用红外检测器连续测量上表面中心部位的相应温升过程,如图2右图所示。



如何测试各项异性材料X轴方向的导热系数如何测试各项异性材料X轴方向的导热系数



图2导热测试图(坐图为样品和支架图,右图为测试原理图)



但由于样品(samples)X轴方向的接触面激光光源在下方,只能从下往上垂直发射激光,导致红外检测无法检测沿着Z轴方向传到X轴方向上中心区域的能量,以上情况是只针对于聚合物材料来说,如图2左图所示。然而,当前X轴裁样方法多为手工裁剪,存在样品尺寸大小和厚度不均一、拼接面不平整、耗时厂等问题,因此,探究X轴方向材料样品制备方法对多向异性的导热材料研发至关重要。



1、试验方案



本案例将采用LFA467激光闪射导热仪测定材料导热系数不同方向上的热扩散系数。通过激光闪射覆盖试样下表面,热量以一维传热的方式通过试样,检测器测试样上表面发生的温度变化,计算到达最大温升所需时间的一半(t1/2),按公式(1)α =0.13879d2 /t1/2计算热扩散系数。另外,按公式(2)λ = α•CP•ρ计算试样的导热系数,理想曲线如图3所示。(d:样品厚度;T50:半升温时间;Cp:样品在温度T时的比热;ρ:密度)



如何测试各项异性材料X轴方向的导热系数



图3理想升温和分析参数关系图



由公式可见,样品厚度是影响材料热扩散系数的重要因素。而对于X轴方向的裁样的难点就在于保证厚度均一性和每一片试样的平整性,这可能会导致激光导热测试出现漏光的情况,进而影响测试的数据拟合。

所以,本试验将对雕刻机在特殊制样方法进行开发,分别对待测样品进行Z轴和X轴方向上的裁样,这样既减少了实验的误差,也保证了每一个小样拼接起来的尺寸是一致的。



2、试验设备



Ø 普通样品台



如何测试各项异性材料X轴方向的导热系数如何测试各项异性材料X轴方向的导热系数



 图6 方形样品支架         图7 圆形样品支架



Ø 特殊样品台



如何测试各项异性材料X轴方向的导热系数

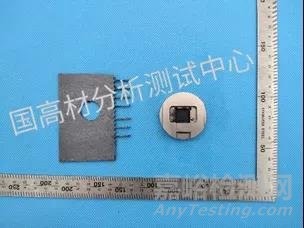

图8 X轴方向测试样品支架



3、雕刻机裁样结果



Z轴方向上的试样:尺寸∅12.7mm,如图9所示



如何测试各项异性材料X轴方向的导热系数



图9 Z轴方向样品示意图



X轴方向上的试样:尺寸12.7mm

将样品在平面上一片片切开,把切开试样竖起来叠加在特殊类型的样品支架中,然后使用砂纸对试样进行打磨,得到一块X轴方向上的待测样品,如图10所示。



如何测试各项异性材料X轴方向的导热系数

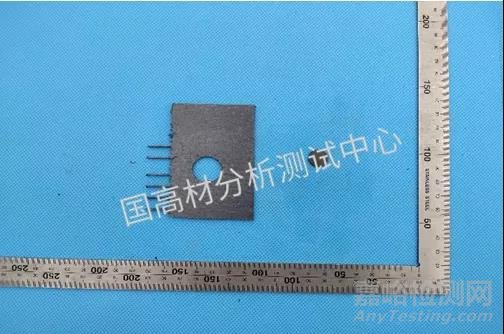

图10 X轴方向样品示意图



对切割样进行检查和分析,如表所示,实验Z轴方向裁样尺寸相对平均偏差<6%,实验X轴方向裁样厚度相对平均偏差<1.5%,均小于10%,对测试结果影响较小,符合样品使用要求。



3.1 Z轴方向

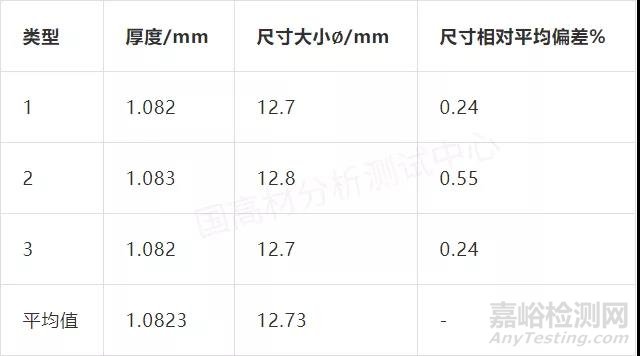

表1 示例实验Z轴方向裁样尺寸相对平均偏差表



如何测试各项异性材料X轴方向的导热系数



3.2 X轴方向

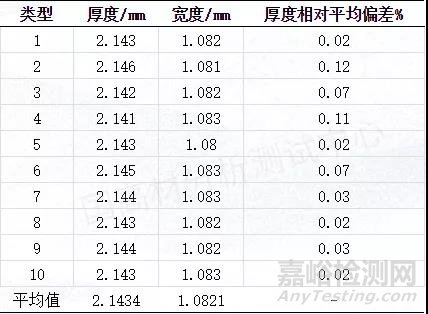

表2 示例实验X轴方向裁样厚度相对平均偏差表



如何测试各项异性材料X轴方向的导热系数



4、LFA激光闪射导热测试及数据拟合结果



本试验选取了五个温度点测试样品,在不同方向上导热系数的变化情况,测试结果如下:



4.1试样Z轴方向上的导热系数测试



如何测试各项异性材料X轴方向的导热系数

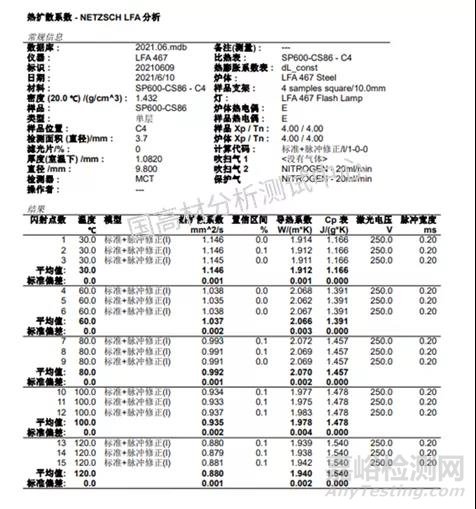

图11 示例实验Z轴方向测试结果



4.2试样X轴方向的导热系数测试



如何测试各项异性材料X轴方向的导热系数



图12 示例实验X轴测试结果线性分析

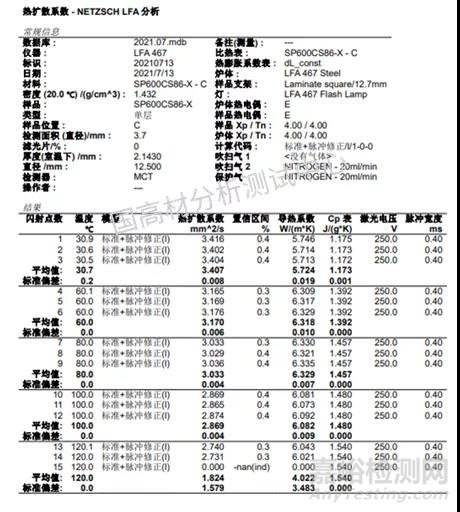

如何测试各项异性材料X轴方向的导热系数



图13 示例实验X轴方向测试结果线性关系



如何测试各项异性材料X轴方向的导热系数

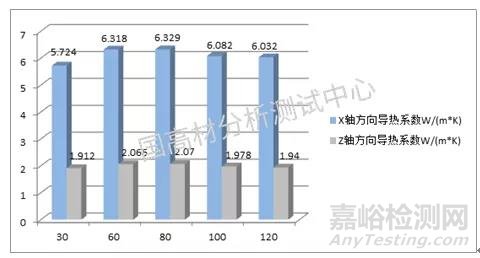

图14示例实验Z轴和X轴方向测试不同温度下测试导热系数关系

实验表明:



a) 不同方向上测试的导热系数有显著性差异,在试样制备过程中需对不同方向裁样的尺寸和厚度进行严格控制。

b) 对于雕刻机在制样上的使用已经进行了对导热试样Z轴方向和X轴方向的裁剪,一定程度上保证了试样尺寸大小和厚度偏差小于1%(如表1和2所示)。

c) 利用雕刻机对X轴方向上的裁样大大缩减了时间,相比于手动裁样, 可以减少人工,提高资源利用率。

d) 一定范围内保证X轴方向上裁得每一片小样厚度的均一。

因此,说明利用雕刻机进行X轴方向裁样是可行的。



5、总结:



在今后的X轴方向上的导热测试,利用雕刻机进行制样可以保证样品的尺寸大小、厚度均一及表面平整等,减少了测试人工的输出,使测试结果真正可靠的同时,也提高测试效率。
