前言

随着科技和智能设备的飞速发展，越来越多的电子产品应运而生，但随之而来的电磁辐射问题也越来越多，电磁辐射污染问题成为了继大气污染、水污染及噪声污染之后的第四大污染，复杂的电磁环境不仅容易在电子产品间相互影响，严重的还会影响到我们的生活质量以及我们的身心健康。所以在研发产品的时候，如何解决研发产品所产生的EMC问题也困扰着许多的工程师。而复合吸波材料的诞生作为一款新型解决EMC材料也应运而生。

在EMC测试中， 我们经常会遇到辐射发射和辐射抗扰测试。而这两种测试模式分别是模拟机器本身对外界的辐射影响和模拟机器对外界影响的抗扰能力，而两者都是通过空间作为路径从而影响或者被干扰到，所以我们在EMC整改时，可以针对这个路径解决这方面的EMC问题，而复合吸波材料就是在这个路径上解决EMC问题的新型材料。

复合吸波材料结构示意图

二复合型吸波材料的原理

复合吸波材料的原理主要是当电路板上的电磁波入射到底部吸波涂层上时，一部分会在材料表面发生反射，另一部分会进入涂层内部被涂层材料吸收或衰减，通过磁滞损耗、铁磁共振和涡流损耗等作用大量吸收电磁波的能量，并将其转化为热能来达到吸波的。以下为新型吸波材料的原理示意图。

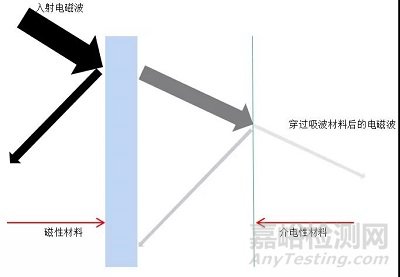

复合吸波材料辐射入射面在磁性材料层原理示意图

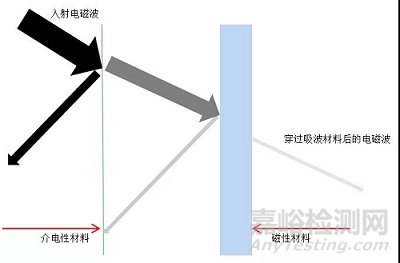

复合吸波材料辐射入射面在介电材料层原理示意图

而我们在用铜箔或者导电布屏蔽时，主要原理是利用辐射在铜箔上的反射损耗，而吸收损耗则很小，我们知道屏蔽的效能SE=反射损耗+吸收损耗+修正因子，这样对比新型吸波材料不仅可以做到反射损耗，辐射进入内部在材料里的吸收损耗则可以基本把辐射吸收掉。

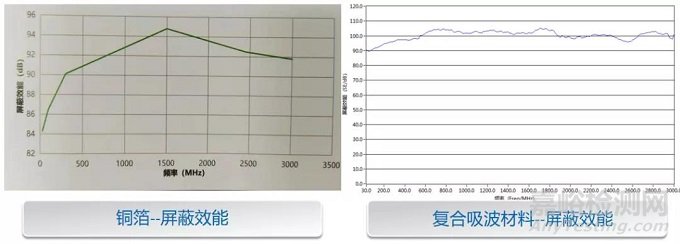

铜箔和复合吸波材料的屏蔽效能对比

三案件实例

一款汽车仪表盘需要测试辐射RE和手持辐射抗扰测试。而在手持辐射抗扰时仪表盘的屏幕出现闪烁现象，后经过排查，主要是影响了仪表盘的数据通信，然后在仪表盘PCB信号走线处贴了复合吸波材料然后再次测试，发现屏幕的闪烁现象消失。

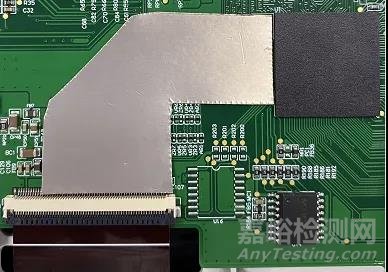

复合吸波材料的贴放位置

而该仪表盘的裸机辐射RE测试时发现屏时钟辐射超标，然后在板子的CLK时钟走线贴上吸波材料并且排线接屏蔽后，屏时钟的辐射超标有明显改善，如下图所示：

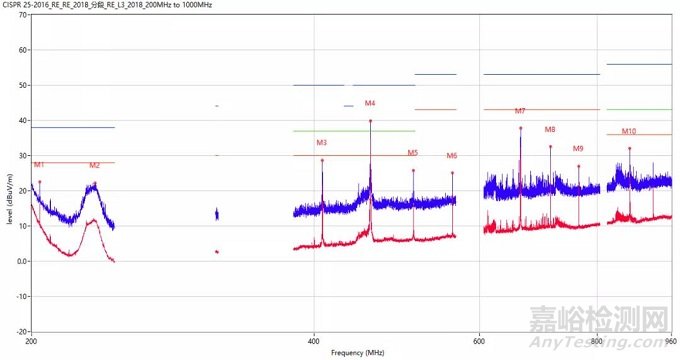

辐射RE屏时钟超标摸底数据

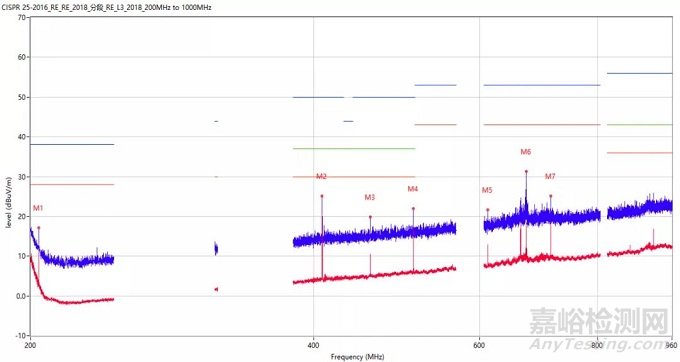

贴上复合吸波材料后的数据

四总结

从以上案例我们不难看出，复合吸波材料在EMC辐射和抗扰领域都有着不错的抑制效果，当做常规的EMC整改手段没有效果的时候，加上复合吸波材料或许是一支“奇兵”，可以把EMC的难题迎刃而解。

注：以上仅为本人观点，如有不足之处，敬请指教。
