在电磁兼容试验项目中，很多项目是在设备的电缆上注入共模电压，这些试验项目的依据是什么呢？下面我们解释一下其中的道理。

外部骚扰主要有两种，一种是来自公共电源的，这叫做传导骚扰，另一种来自空间电磁波，这叫做辐射骚扰。后者更加普遍。

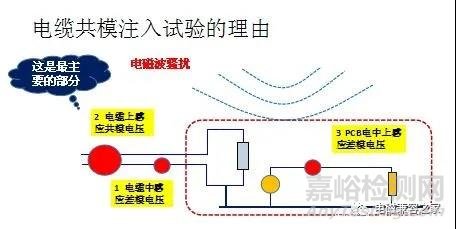

图中所示的是一个处于电磁场中的设备。这种骚扰电磁场的来源十分广泛，不仅仅来自大家熟悉的无线电发射天线，任何导体上有高频电流时，都会产生电磁辐射。例如，工业现场的变频器与电机之间的连接电缆是最强的电磁辐射源之一，它经常对自动控制设备形成干扰。还有，静电放电本质上也是通过辐射对电路形成干扰的。

骚扰电磁波入侵设备主要通过两个路径，一个是线路板上的电路，另一个是各种外拖电缆。

在电缆上形成的骚扰电压如图中的“1”、“2”所示。“1”是共模电压，“2”是差模电压。由于电缆中的一对信号线距离很近，因此差模电压很小，主要是共模电压。

电磁场也会在内部电路上直接感应出差模电压，如图中的3。由于PCB上电路的回路面积很小，因此这种差模电压并不是主要的。特别是当线路板的布线遵守了一些电磁兼容基本设计规则，并且有一个金属机箱时，这种骚扰电压几乎可以忽略。

综上分析，外拖电缆上的共模电压是电子设备最主要的骚扰源。正是基于这样的事实，电磁兼容试验中很多项目是在外拖电缆上施加共模电压的。

直接向电缆注入骚扰的方法可以模拟空间电磁场的效应，但是试验更容易，重复性更好。
