UL817线束摇摆测试标准

依据标准：UL817(96.1-96.5)

测试设备：线材弯折试验机  型号：MK-9832

检测对象：软线为一体式或非一体式的电源线及电线组件

样品数量：一般为6条

测试方法以及要求：

   1、软线为18AWG,16AWG,14AWG的平行线，连接头为模塑的产品才需要做本测试；

   2、软线长度为：20英寸（508mm）

   3、样品固定到摇摆测试机上，软线的横截面平行于摇摆轴；

   4、在离软线12英寸处悬挂一砝码，砝码重量（见测试装置示意图说明）；

   5、一次完整的摇摆的动作包括：从垂直位置向一侧摆90°，然后摆回垂直位置，然后向另一侧摆90°，然后回到垂直位置；

   6、摆动的速率为每分钟10次完整的摆动；

   7、判定：2500次摆动内是否有电线断开。有则测试结果不合格。

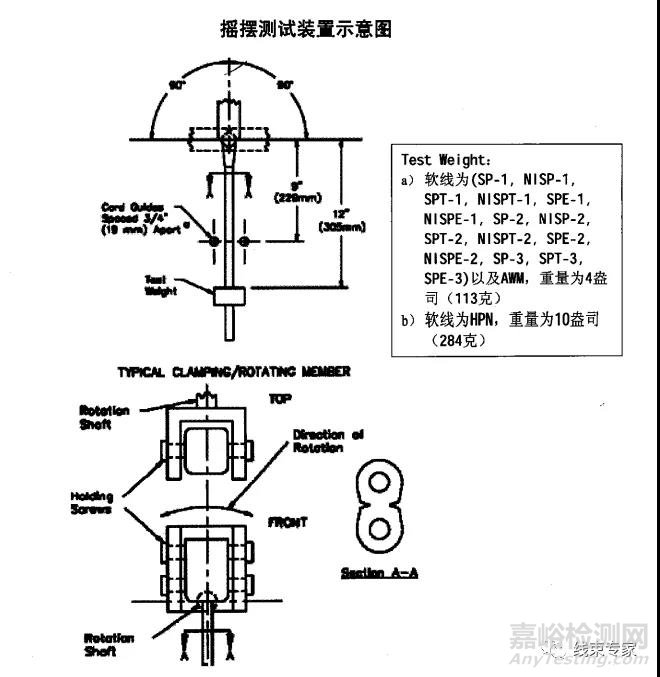

测试装置图示：
