S-N曲线试验获取

材料疲劳性能试验所用标准试件，一般是小尺寸(3-10mm)光滑圆柱试件。材料的基本S-N曲线，给出的是光滑材料在恒幅对称循环应力作用下的裂纹萌生寿命。

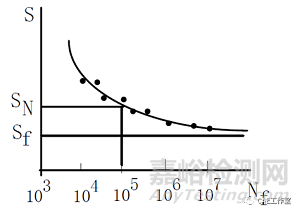

用一组标准试件（通常为7-10件），在给定的应力比R=-1下，施加不同的应力幅Sa，进行疲劳试验，记录相应的寿命N，即可得到S-N曲线，如下图所示：

S-N曲线试验获取

由S-N曲线确定的，对应于寿命N的应力，称为寿命为N循环的疲劳强度(fatiguestrength),记作SN。

寿命N趋于无穷大时所对应的应力S的极限值 Sf，称为材料的疲劳极限(endurance limit )

不同材料无限寿命假设：

钢材，107次循环；焊接件，2×106次循环；有色金属，108次循环。

常用S-N曲线表达形式

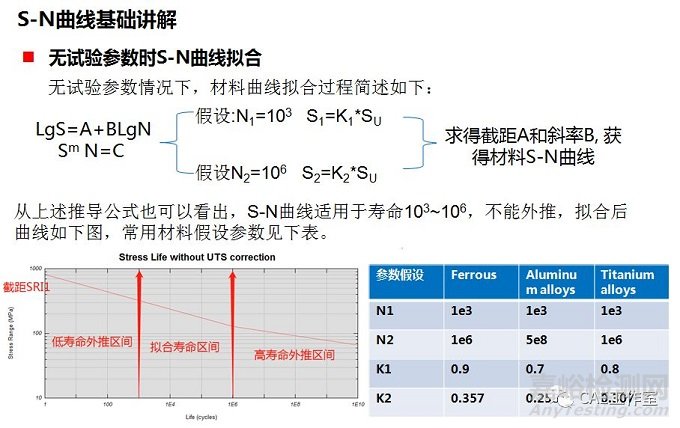

幂函数：Sm N=C  两边取对数变形形式LgS=A+BLgN

材料参数 A=LgC/m, B=-1/m

指数式 ：ems.N=C

三参数式 ：(S-Sf )m.N=C

上述三个表达形式中幂函数应用最为广发，因S-N曲线描述的是高周应力疲劳，故公式使用下限103，上限则由疲劳极限定义。
