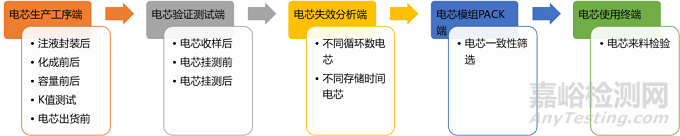

锂离子电池的电压和内阻是两个重要的电池参数，准确及快速表征这两个参数是监控电池生产稳定性及电池状态、提升生产和测试效率的关键。需要测试电芯的电压和内阻两个参数的场景包括：
快速、准确又低成本的测试电芯的电压和内阻，可帮助电芯企业加快研发及生产速率。本文采用一种自动测试电芯电压和内阻的设备RO1100，它具有高集成度、高开放性、系统功能完善、最大限度的减少人为干预、快速实现电池电压内阻测定。

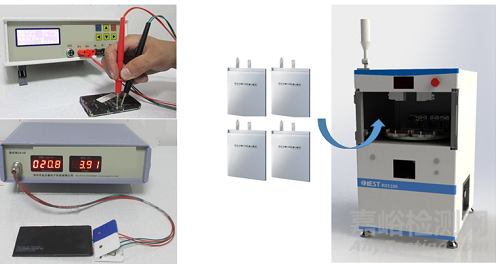

图1.电压内阻测试：传统方法(左)与自动化方法(右)示意图
|
传统测试方法 |
自动化测试方法 |
|---|---|
|
逐个电芯手动测量， 费时费力 |
设备有四通道，可一次性 对2个电芯连续测试 |
|
测试夹子的接触力无法固定，接触电阻波动较大， 导致测出的电阻波动较大 |
测试夹子的接触力固定，接触电阻固定，测出的电阻波动小 |
|
一次只能测试一个电芯， 测试效率低 |
一次可测试两个电芯，测 试效率高，大于15个/分钟 |
|
每次夹持测试，容易损伤极耳 |
平面接触，对极耳损失小 |
|
需手动记录电芯barcode 和电阻内阻数据，并上传 至监控系统，容易出错 |
自动扫码电芯，自动测 试电压内阻数据并保存 |
|
需人工判定电压和内阻是否在规格范围，对测试人员要求高 |
自动化软件可设置电压规格范围，超出规格自动报警 |
表1.传统方法与自动化方法对比
测试结果
对四个小软包锂离子电芯的电压内阻重复性测试100次，总测试时间少于7min，从测试结果来看，内阻COV均小于0.5%，电压COV均小于0.01%，说明重复性很好，可以帮助测试人员快速稳定的评估电芯的当时状态。
图2.四个电芯的电压内阻测试结果
来源：元能科技
