焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

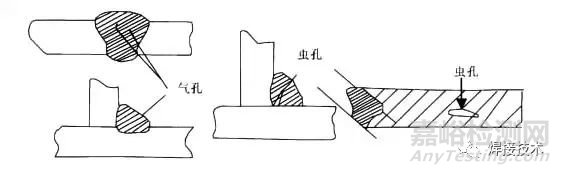

气孔(Blow Hole)

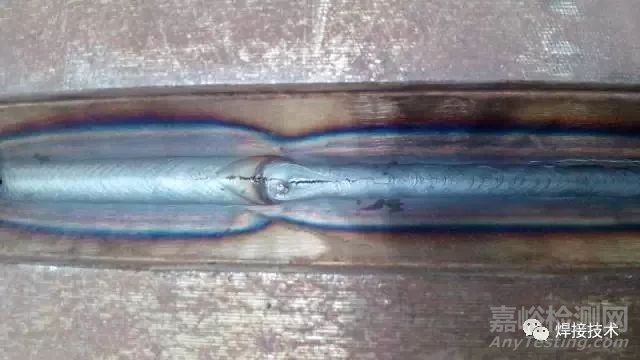

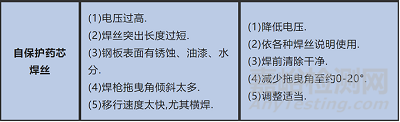

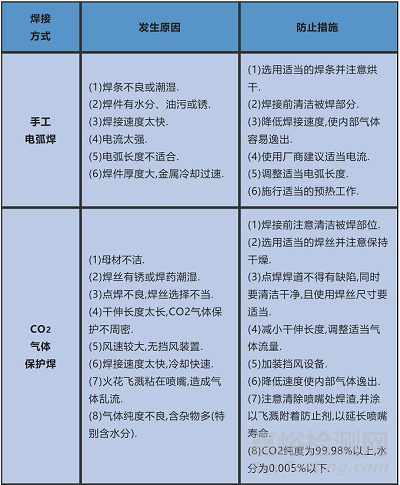

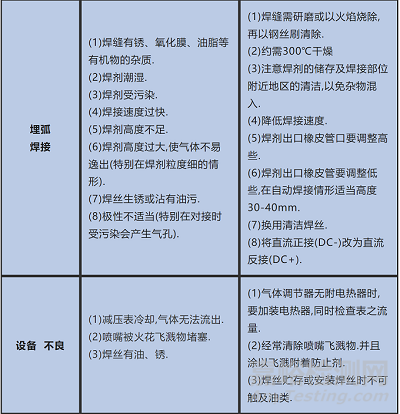

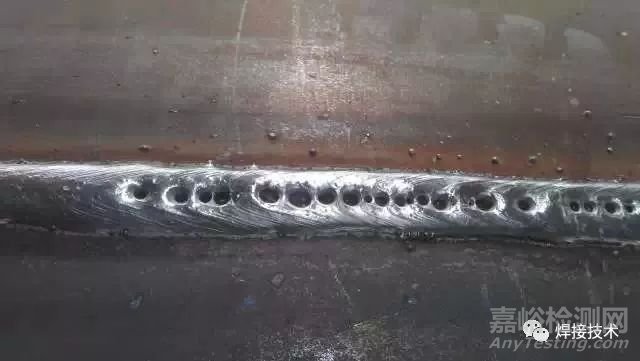

典型缺陷照片

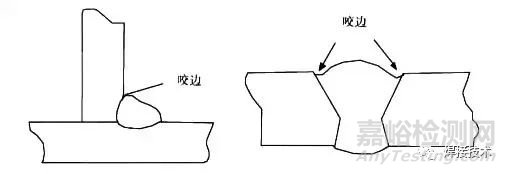

咬边(Undercut)

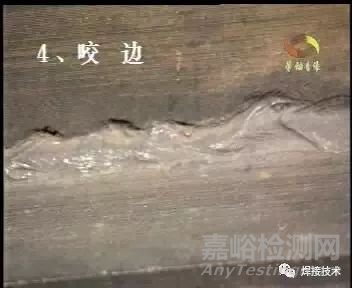

典型缺陷照片

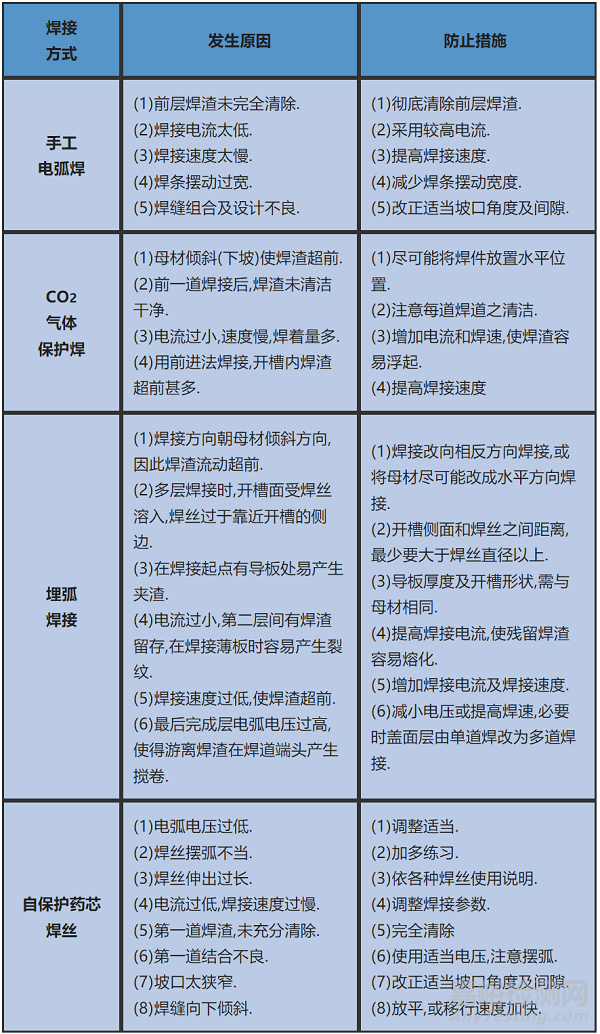

夹渣(Slag Inclusion)

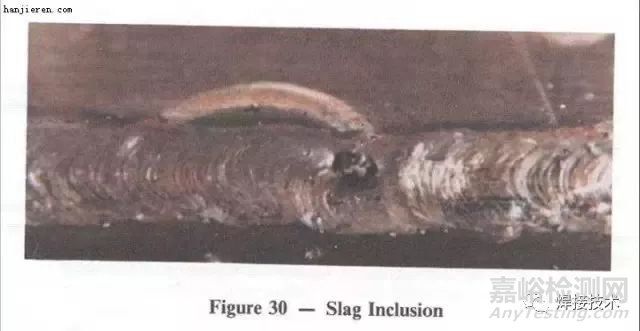

典型缺陷照片

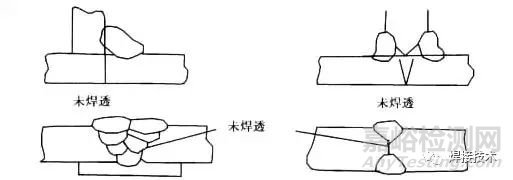

未焊透(Incomplete Penetration)

典型缺陷照片

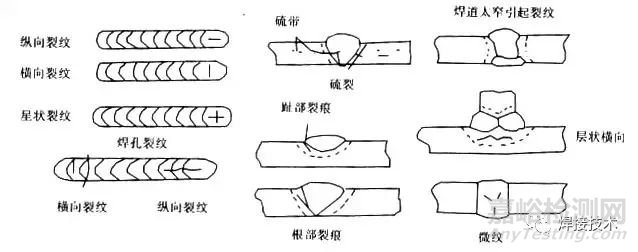

裂纹(Crack)

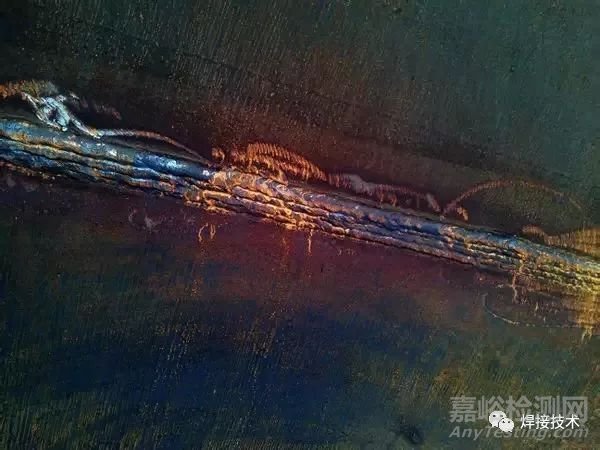

典型缺陷照片

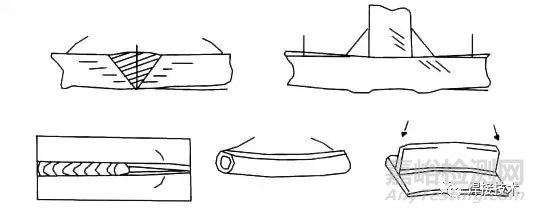

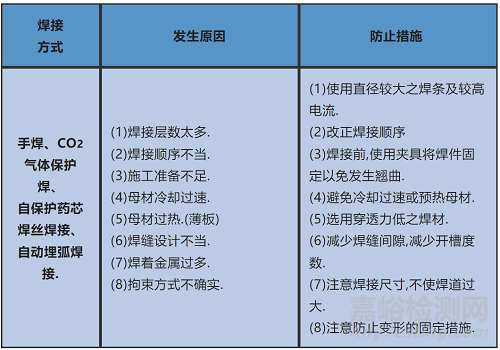

变形(Distortion)
