1.问题描述
某军用车灯(见图1),需要通过GJB151B陆军地面设备电磁兼容标准要求,其在实验室传导发射测试结果如图2所示。

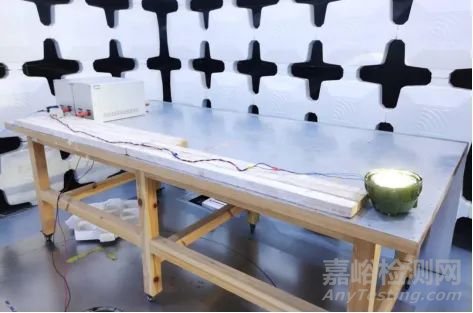

图1 某军用车灯传导测试

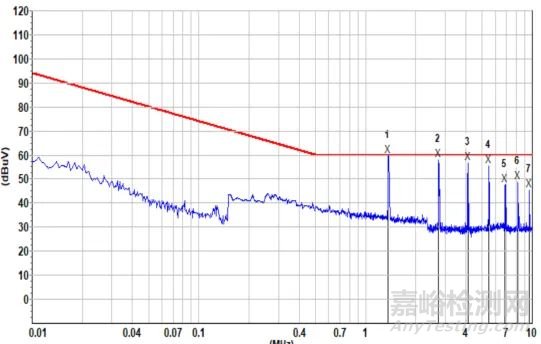

图2 某军用车灯传导测试原始结果
从图2可以看出,产品在1MHz以上有离散的窄带频点超标或者裕量不足,实验不通过。
2.原因分析
本产品原理是输入的24V直流电源,经恒流源驱动板恒流驱动后输出给LED灯,恒流源驱动板作用是保持电流稳定。
LED由于正向伏安特性非常陡峭,不能像普通白炽灯一样,直接用电压源供电,否则电压波动稍增,电流就会增大到将LED烧毁的程度。为了稳定LED的工作电流,保证LED能正常可靠地工作,因此需要具有“镇流功能”的LED“恒流驱动器”保持输出电流稳定。
查看产品驱动板原理图,如图3所示。

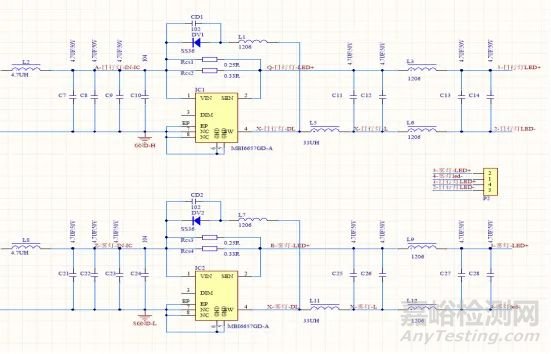

图3 恒流驱动电路
从图3可以看出,产品采用的是开关电源驱动方案,这种方案虽然高效率、输出稳定,但开关电源本身的特点,电磁干扰比较强,为避免电磁干扰沿着线缆扩散,因此需要对开关模块输入输出进行滤波。而原理图驱动电路输入对地有共模电容滤波,驱动电路输出仅有线-线差模滤波,无线-地共模滤波,因此,确认为开关电源输出无共模滤波所致。
3.整改措施
摸底时产品低频辐射发射测试结果如图4所示。

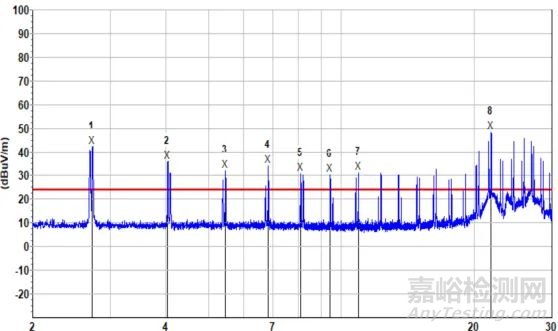

图4 产品低频辐射测试频谱
根据图1和图4超标频谱,恒流驱动电路引起的传导和辐射超标频段主要在1MHz-50MHz,而0.01uF贴片电容谐振频点约在50MHz,在50MHz以内电容表现为容性,有很好的滤波效果,如表1所示。
数值 |
0.25in引线 |
表面安装(0805) |
1.0uF |
2.6 MHz |
5 MHz |
0.1uF |
8.2 MHz |
16 MHz |
0.01uF |
26 MHz |
50 MHz |
0.001uF |
82 MHz |
159 MHz |
500pF |
116 MHz |
225 MHz |
100pF |
260 MHz |
503 MHz |
10pF |
821 MHz |
1.6 GHz |
表1 不同容值电容自谐振频率
因此选择0.01uF电容对驱动电路输出进行电磁干扰滤波,如图5所示。
图5 开关电源输出增加共模电容滤波
4.实践结果
整改后进行传导发射和辐射发射测试,实验通过,如图6所示。

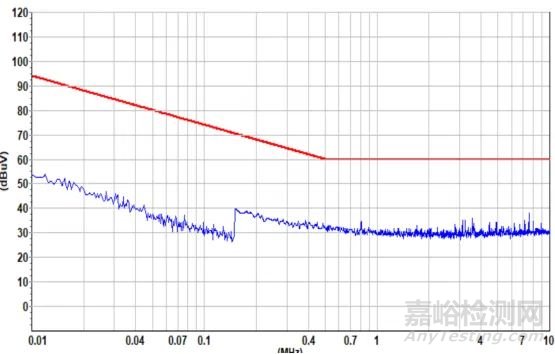

图6 输出电容滤波后传导频谱
对开关电源输出增加共模滤波电容之后,传导发射频谱基本变成底噪,试验通过,效果很好。
【总结】
开关电源工作在高频开关状态,有很强的du/dt和di/dt,是产品中强电磁干扰的来源,也是传导骚扰超标的罪魁祸首,因此,在产品EMC设计时,开关电源电磁干扰滤波就成为重中之重。本案例产品传导骚扰超标,经过缜密的诊断和分析,为开关电源输出无共模滤波所致,后通过在输出线上对地加共模电容成功化解。本文的方法和思路启示我们,开关电源设计时输入输出滤波同等重要,至关产品EMC的成败。
