案例问题

电饭锅的器具输入插座与连接器之间耦合器连接如图1所示，其中接地连接需要满足GB 4706.1-2005标准27.2条款防松锁紧的要求吗?

图1  器具输入插座和连接器

是否必须采用有锁紧的耦合器才符合GB 4706.1-2005标准27.2条款防松的要求? 带锁紧耦合器的示例如图2和图3所示。

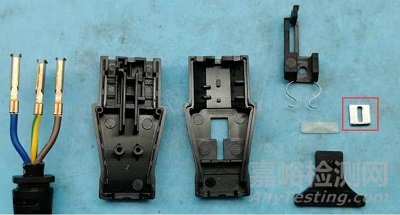

注：在连接器接地插套中增加金属卡扣，卡死器具输入插座的接地插销。

图2接地插套带锁紧装置的连接器

（图片来源于实拍）

注：将L和NE同时锁紧，两颗螺钉将外壳固定在器具上。

图3 通过外壳锁紧装置锁紧的连接器

（图片来源于网络）

案例分析

笔者个人认为GB 4706.1-2005标准27.2条款防松的要求不适用于器具输入插座与连接器之间的接地连接，理由如下：

1. 器具耦合器（器具输入插座+连接器）执行GB/T 17465.1-2009《家用和类似用途器具耦合器第1部分：通用要求》标准。作为一个单独的基础元件，有标准来规范产品的型式尺寸与结构设计，且该标准已从多方面考核器具耦合器耦合的可靠性。

2. GB/T 17465.1-2009标准3.11与3.12条款规定器具耦合器的端子与端头定义，严格意义上讲，案例问题中的电饭锅主体上的器具输入插座只有接地插销并非“接地端子”，不适用GB/T 17465.1-2009标准第12章端子端头的要求。

3. GB/T 17465.1-2009标准13.3、13.5条款，第16章和第17章均提出连接器的插套与器具输入插座的插销直接连接的可靠性的要求，例如“固定以防转动”、保证“有足够的接触压力”、并应防止“在正常使用中连接器从器具输入插座中脱出”等等，并提到“应进行第16章、第18章、第19章、第20章、第21章的试验检查”。

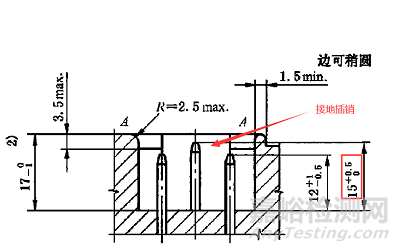

4. GB/T 17465.1-2009标准第9章规定了器具耦合器的尺寸要求，器具输入插座的接地插销与连接器的接地插套，接触行程足够长，能够保证完整的良好的足够的接触。同时接地插套与接地插销，均比L和N插销与插套长，如图4所示，以保证接地电路“先通后断”，保证接地的有效性。

图4 耦合器之间的耦合距离

5. GB 4706.1-2005标准27.2条款“以防止意外松动”。连接器的前端插合轮廓与器具输入插座的深度足够，见图4所示器具耦合器之间的耦合距离，有效地防止了“意外的松动”，且器具耦合器标准有关于接触应力的相应考核。

6. 如果认定图1的耦合器连接接地没有防松措施是不合格的，则市场上所有采用耦合器连接的带接地的器具都不合格，显然这一结论是荒谬的。同样，直接配有国标插头的电饭煲，采用以电源插头与插座取电的方式，如果按此逻辑其所装配的电源插头也应该配备一个防松措施？显然这一结论也是荒谬的。整机电饭煲，其内部接地电路与载流电路往往是独立的，而插头与插座的配合，以及器具输入插座与连接器的配合，其L、N和E的插销与插套的耦合是同时进行的，三者同时松动的可能性远低于单独一个接地措施的松动。 某种意义上讲，耦合器中接地连接松动的可能性较低。

7. 图2和3所示的耦合器带锁紧装置的目的也和GB 4706.1-2005标准27.2条要求的出发点不同，带锁紧装置的连接器是为了防止连接器从整机产品中脱落，一般多用于机房和数据中心，防止意外拔出后，数据丢失。值得指出，图2和图3耦合器产品是在防松装置故意失效的条件下进行型式试验。

标准条款

GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》（IEC 60335-1:2004，IDT ）标准。

27.2 接地端子的夹紧装置应充分牢固，以防止意外松动。

注1：一般说来，除一些柱型接线端子以外，通常用于载流接线端子的结构，提供了足够的回弹性能以满足该要求。

对其他的结构，有必要采取特殊的措施，如使用一个不可能因偶然的疏忽而被拆除的零件。

GB/T 17465.1-2009《家用和类似用途器具耦合器第1部分：通用要求》（IEC 60320-1:2007，MOD）标准

3 .11

端子terminal

指连接外导线的可重复使用的导电部件。

3 .12

端头termination

指永久连接导线的导电部件。

12端子和端头

12.1一般要求

本章的要求只适用于连接器。

不安装在器具或设备上或不与器具或设备形成一体的独立提交的器具输入插座，其特殊要求正在考虑中。

对于安装在器具或设备中的器具输入插座，应符合该器具或设备的相应的国家标准中的要求。

13. 3器具输入插座的插销和连接器的插套应固定以防转动。是否合格，通过观察和手动试验检查。

注:紧固螺钉可以被用来防止触头转动。

13. 5连接器的插套应能自动调节，以便提供足够的接触压力。除0. 2 A的连接器外，插套的自动调节不应依靠.绝缘材料的弹性。是否合格，通过观察和进行第16章~第21章的全部试验检查。

16插入和拔出连接器所需的力

16.1器具耦合器的结构应允许连接器容易插入和拔出，并应防止在正常使用中连接器从器具输入插座中脱出。

16.3最小拔出力的验证。…销规的总重量所施加的力应等于表3所示的相应的力。……销规在3s内不应从插套组件中脱出。

17触头的工作

器具耦合器的插套和插销应是滑动连接的，连接器的插套应能提供足够的接触压力，并且在正常使用时不应劣化。

插套和插销之间的压力效果不取决于安装插套和插销的绝缘材料部件的弹性。

是否合格，通过观察和进行第16章、第18章、第19章、第20章、第21章的试验检查。
