案例问题



涂覆防潮漆的PCB线路板，因为焊点或焊盘上有防潮漆绝缘，焊点间、铜箔之间的爬电距离应该怎样判定才合理？例如L和N焊盘之间的功能性绝缘爬电距离限值如何选?





图1  涂了防潮漆的线路板



案例分析



笔者认为，根据GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（IDT IEC 60335-1 Ed4.1）标准29章规定，涂覆防潮漆PCB线路板上的爬电距离要求可以分为以下几种情况：



1. 如果防潮漆涂层“很差”，不能通过GB 4706.1-2005标准附录J的A和/或B类涂层的试验要求，可视为没有防潮漆涂层，案例问题的L和N铜箔之间功能性绝缘爬电距离，例如在250V工作电压，Ⅲa材料，污染等级3级时限值为3.2 mm。



2. 如果防潮漆涂层“一般”，能通过GB 4706.1-2005标准附录J的A类涂层的试验要求但不能通过B类涂层要求，则认为是1级微观污染等级，案例问题的L和N铜箔之间功能性绝缘爬电距离，例如在250V工作电压，Ⅲa材料，污染等级1级时限值为0.42 mm。



3. 如果防潮漆涂层“很好”，能通过GB 4706.1-2005标准附录J的B类涂层的试验要求，就把涂层当作是固体绝缘，案例问题的L和N铜箔之间功能性绝缘没有空气，所以没有爬电距离，不做要求。值得指出，按较新版正在报批的GB 4706.1标准，要求“对2类保护，在防护之前导体之间的距离不应低于GB/T 16935.3-2005中表1规定的值”，换句话说，就是涂防潮漆前有比较宽松的要求（限值小），涂了防潮漆后就没有要求。



综上所述，要根据涂覆防潮漆的具体情况具体分析爬电距离的要求。



标准条款



GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（IDT IEC 60335-1 Ed4.1）标准



29 电气间隙、爬电距离和固体绝缘



器具的结构应使电气间隙、爬电距离和固体绝缘足够承受器具可能经受的电气应力。



通过29.1～29.3的要求和试验确定其是否合格。



如果在印刷电路板上使用涂层保护微观环境（A类涂层）或提供基本绝缘（B类涂层），附录J适用。使用A类涂层的微观环境中，1级污染沉积。使用B类涂层，则对电气间隙与爬电距离不做要求。



注1：本要求和试验以GB/T 16935.1 (idt IEC 60664-1)为基础，从该标准可得到更多信息。



注2：对爬电距离、电气间隙和固体绝缘的评定必须分别进行。



……

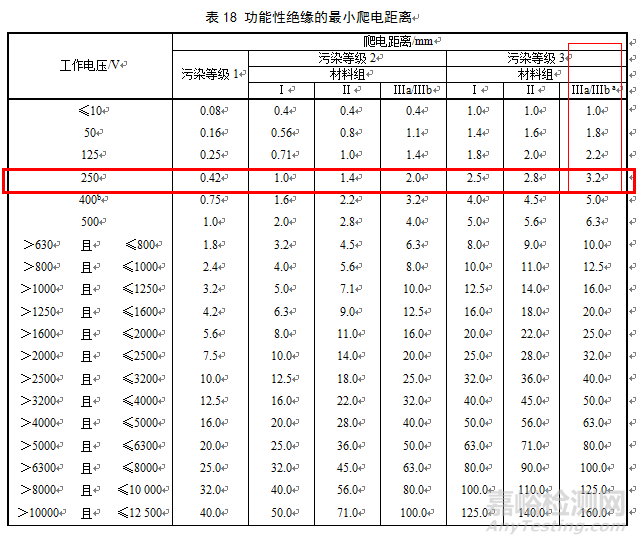

29.2.4 功能性绝缘的爬电距离不应小于表18的规定值。但如该功能性绝缘被短路时器具仍符合第19章要求，爬电距离可减小。





附录J



（规范性附录）



涂覆印刷电路板



对印刷电路板保护涂层的试验按IEC 60664-3进行，并做如下修改：



6.6 气候顺序



当使用批量生产的样品时，要对三件印刷电路板进行试验。



6.6.1 冷态



在-25℃下进行试验。



6.6.3 温度的骤变



规定为严酷等级1。



6.8.6 局部放电熄灭电压



A型涂层不经受局部放电试验。



注：电压峰值低于700V时一般不发生局部放电。



6.9 附加试验



该条款不适用。



GB/T 16935.3-2005 《低压系统内设备的绝缘配合 第3部分：利用涂层、罐封和模压进行防污保护》（IDT IEC 60664-3：2003）标准



4 设计要求



4.1 原理



4.2 有关环境的使用范围



4.3 保护型式的要求



通过以下方式达到保护的目的：



——1型保护改善了被保护部分的微观环境。在该类型式保护下，第1部分或IEC 60664-5中对1级污染等级的电气间隙和爬电距离的要求适用。在两个导电部件之间，要求一个或两个导电部件，包括它们之间的全部间距都在这类型式保护之下。



——2型保护类似于固体绝缘。在该类型式保护下，第1部分对固体绝缘的要求适用，并且间距不应小于表1中的规定值。第1部分或IEC 60664-5中对电气间隙和爬电距离的要求不适用。在两个导电部件之间，要求一个或两个导电部件，包括它们之间的全部间距都在这类型式保护之下，这样在导电部件、保护材料和印刷板之间不应存在气隙。



第1部分或IEC 60664-5中电气间隙和爬电距离的要求适用于组件的其他未做保护的部分。



4.4 尺寸确定程序

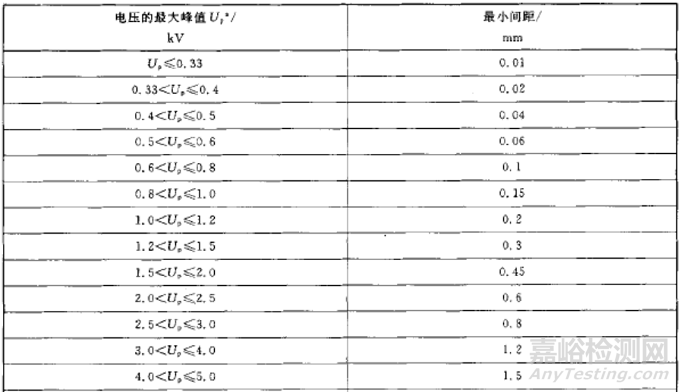

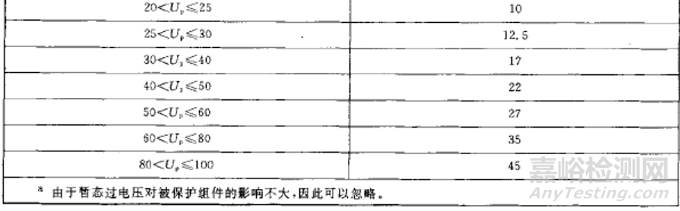

表1  2型保护的最小间距





印刷板保护前应对间距进行测量。



5  试验



5.1 一般要求



5.2涂层试验的样品



5.3 模压和罐封试验的样品



5.4试验样品的准备



5.5刮擦耐受试验



5.6外观检查



5.7试验样品的预处理



5.7.1低温



5.7.2干热



5.7.3温度快速变化



5.7.4检化电压下的湿热稳定处理



5.7.4.1一般预处理



5.7.4.2与电迁移相关的附加预处理



5.8预处理和电迁移后的机械和电气试验



5.8.1一般试验条件



5.8.2涂层粘合性



5.8.3导体间的绝缘电阻



5.8.4 交流耐受电压试验



5.8.5 局部放电熄灭电压



5.9 附加试验



5.9.1抗焊热性



5.9.2可燃性



5.9.3抗溶性



GB 4706.1-20XX《家用和类似用途电器的安全 第1部分：通用要求》（报批中，IDT IEC 60335-1：2014 ED5.1 ）标准



29 电气间隙、爬电距离和固体绝缘



如果在印刷电路板上使用涂层保护微观环境（1类保护）或提供基本绝缘（2类保护），则附录J适用。在1类保护下的微观环境为1级污染。对2类保护，在防护之前导体之间的距离不应低于GB/T 16935.3-2005中表1规定的值。这些值适用于功能性绝缘、基本绝缘、附加绝缘以及加强绝缘。
