SBS/SIS型热熔压敏胶配方还原_检测资讯

SBS/SIS型热熔压敏胶配方还原

嘉峪检测网 2023-03-02 17:18

背景介绍

热熔压敏胶是继溶剂型和乳液型压敏胶之后的第三代压敏胶产品，较之前两者，热熔型压敏胶无溶剂，更有利于环保和安全生产，生产效率高，生产成本相对低，所以目前世界各国正大力开发热熔型压敏胶。尤其因为它不需要溶剂，在人们环保意识和保健意识日趋强烈的今天，比溶剂型压敏胶更加有市场和发展潜力，有希望代替溶剂型压敏胶。

优势及应用范围

优势：热熔压敏胶最大的优点是不含有机溶剂，低公害、涂布速度快、自动化程度高、制品成本低，其价格是溶剂型压敏胶的50%～70% 。

应用范围：热熔压敏胶在轻工产品的升级换代中发挥了很大作用，与传统的溶剂型或乳液型压敏胶比较有其特点和优势。它的应用范围很广，可用于汽车工业、电子工业、包装、医疗卫生、木材加工、双面胶带、标签壁纸及军用侦毒制品等方面。

发展状况

HMPSA制品市场广泛，潜力很大。近几年来由于生产设备的发展和原料大量进口的带动，我国热熔压敏胶出现了一个快速发展期，因为热熔压敏胶带配方比较简单、成本较低，已出现热熔压敏型的保护膜胶带、双面胶带、皱纹纸胶带、泡棉胶带等产品直逼传统压敏胶的产品。由于热熔压敏胶具有明显优点，正在以较快速度进入市场。在环保要求日益提高的今天，可以预测在未来的几年内，热熔压敏胶制品将继续保持较快速度发展。随着中国加入世贸组织，越来越多的跨国企业将在中国投资，与中国的生产厂商合作。由此可见，对环境无污染，对人体无危害，符合“环保、健康、安全”三大要求的面向21世纪的生态环境胶粘剂是发展的必然趋势。

一、热熔型压敏胶的配方组成

热熔压敏胶的一般组成为：高分子弹性体、增黏树脂、增塑剂、填充剂、软化剂、抗氧剂等组成。

1 、SBS/SIS热塑性弹性体

高分子弹性体，如SIS、SBS、SEBS、SEPS等。常见的热熔压敏胶主要是指苯乙烯及其嵌段共聚物(SBS、SIS)类热熔压敏胶。苯乙烯－丁二烯－苯乙烯(SBS)又称热塑性丁苯橡胶，是一种热塑性弹性体，它既有聚苯乙烯(PS)的溶解性和热塑性，又具有顺丁橡胶(PB)的柔韧性和回弹性。SBS溶解性好，与很多聚合物都相容，不需高温硫化，加入树脂和增黏剂可以降低其熔融黏度，非常适合制备热熔压敏胶。如图1.1所示，其中苯乙烯塑料相在整个结构中起物理交联点的作用，因此塑料相在被溶解或是熔融的情况下，会失去交联作用，变成流体；而在熔体冷却或溶剂挥发后，塑料相又可以恢复物理交联作用。

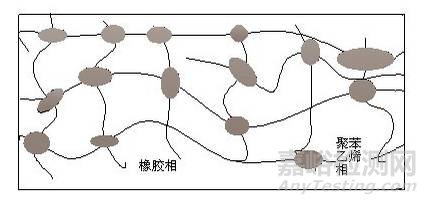

图1.1 热塑性弹性体两相结构

2、增粘树脂

增粘树脂是压敏胶粘剂中除主体弹性体外的另一个最重要成分，它的主要作用是赋于压敏胶以必要的粘性。

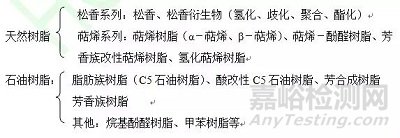

增粘树脂的加入可以降低热熔胶的熔融粘度，涂胶后使之易于润湿被粘物表面、延长保存期、提高粘接强度和柔韧性，也便于涂胶操作。增粘树脂是分子量为几百到几千、软化点为60~150℃的一类无定型热塑性聚合物。增粘树脂的玻璃化温度在室温以上，常温下呈固态，几乎没有力学强度。此外增粘树脂还可以调整热熔胶的耐热温度及露置时间。要求增粘树脂与弹性体相容性好(溶解度参数接近)，粘接力强，热稳定性好，增粘剂的添加量为50~150份(以100质量份弹性体计)。常用的增粘剂可分为两大类：

增粘树脂应具备以下几个条件：

与胶粘剂主体树胎的相容性要好，即它们的溶解度参数(SP，与solubility parameter)应相近。

(1-1)

增粘效果持久且随时间的变化小不影响橡胶的硫化

3、软化油

在胶粘剂中加入软化剂的目的是；

①降低熔融粘度，以利于涂布工艺；

②增加热熔压敏胶的初粘力，降低和调节热熔胶的熔融粘度，并改善它的粘接性能；

③降低胶粘剂成本。“一定量的软化剂可以提高胶粘剂的初粘性,”但会使剥离强度迅速下降。

因此，软化剂不易大量的使用。常用的软化剂有环烷油、白矿油等物质。

4、抗氧化剂

热熔压敏原料SBS、SIS、改性松香等都含有不饱和双健，高温下易被氧化，制好之后也会随着存放时间的增长被空气中的氧氧化，导致链段变短胶失去粘性，因此需要考虑防老化的改性。常用的防老化方法是在加工时加入防老剂和抗氧剂，以防止高温下原料变质。

二、实用参考配方

SBS与SIS热熔型压敏胶体系中最佳配方为：

成分	质量百分比	成分说明
SIS	10-15%	主体树脂
SBS	10-15%	附加主体树脂
软化剂	10-15%
增粘剂	50-60%
防老剂	1%

其中不同牌号的基体对体系力学性能影响明显，SIS为基体热熔型压敏胶性能优于SBS热熔型压敏胶，但是为降低成本，可两者混合作为基体。对于不同SIS基体的热熔型压敏胶体系，需要通过不同的方法进行接枝丙烯酸丁酯基团改性。SIS基体通过熔融接枝丙烯酸丁酯等极性基团，可以明显提高SIS的极性，制得的热熔型压敏胶持粘性能和剥离性能有明显提高；

配方1：SBS性热熔胶

成分	质量百分比	成分说明
SBS	28-35%	主体树脂
C9石油树脂	15-20%	增粘树脂
萜烯树脂	25-30%	增粘树脂
环烷油	15-18%	软化剂
抗氧剂1010	0-2%	抗氧剂

配方2：SIS性热熔胶

成分	质量百分比	成分说明
SIS	55-65%	主体树脂
聚异丁烯	5-15%	增粘树脂
萜烯树脂	15-20%	增粘树脂
环烷油	15-20%	软化剂
抗氧剂1010	0-2%	抗氧剂

配方3：SEBS型热熔胶

SBS、SIS的氢化改性：由于在SBS、SIS分子中存在不饱和双键，因此易受热氧化，影响了热熔压敏胶的粘接性能和使用寿命。通过对SBS、SIS氢化制得饱和的热塑性弹性体SEBS、SEPS，用于制备压敏胶，可以提高其耐氧化，耐紫外线和耐热性能。

成分	质量百分比	成分说明
氢化改性的SBS	10-20%	主体树脂
SIS	15-25%	增粘树脂
C5石油树脂	15-25%	增粘树脂
松香树脂	15-25%	软化剂
环烷油	25-35%
抗氧剂1010	0-2%	抗氧剂

三、常见热熔胶

封边热熔胶，包覆热熔胶、高温热熔胶、低温热熔胶、中温热胶、无填料包覆热熔胶、封边热熔胶、热熔胶枪、热熔胶棒、热熔胶膜、热熔胶条、热熔胶条、eva热熔胶、高温电子热熔胶、高温聚酰胺热熔胶。

来源：UTPE弹性体门户

SBS/SIS型热熔压敏胶配方还原

相关新闻：
