本文介绍复合材料层间剪切强度测试的目的、样品尺寸、计算公式等。
测试目的
具有脆性基体的层压板（例如由环氧树脂制成）的层间剪切强度（interlaminar shear strength，ILSS）通常使用短梁剪切试验（short beam shear test，SBS）来确定。
它利用了在弯曲试验中总是发生剪切应力的事实。如果与试样厚度相比，支撑跨度较小，则与弯矩产生的法向应力相比，产生的剪切应力非常大。通过这种方式，就可以在脆性基体材料中产生剪切应力断裂，从而能够测量剪切强度。
根据断裂类型，可以表征基体材料的剪切强度或纤维-基体结合的质量。短梁剪切试验可以根据不同的标准进行，包括ASTM D2344、EN 2563或EN ISO 14130。

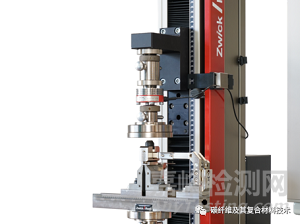

这种测试方法使用起来相对简单，需要一种简单的工具，该工具具有良好的对准能力以及精确的对中模具。因此，该方法经常用于质量控制，并且适合于材料比较。
但是，该方法仅确定平面内剪切性能，因为压缩应力峰值通常出现在上砧附近，并可能影响测量结果。
ILSS测试用试样和尺寸
标准层压板的测试：在材料开发中，对厚度为2mm的标准层压板进行测试。根据使用的标准，跨度为8或10 mm，并且必须设置为高达±0.1 mm的精度。EN 2563为弯曲凸起定义了±0.02 mm的极小公差。部分测试工具可以简化样品定心和设置跨度的任务，以及支撑的精确平行对齐。
成品结构制成的层压板测试：由型材、板材或部件制成的层压板通常具有其他厚度，在这些情况下，重要的是要观察跨度与层压板厚度的关系。必须能够以最小的努力为每个测试系列准确设置量程，并且只需调整一次定心。有的ILSS测试夹具为此配备了一个反导螺杆。在保持中心点的同时，可以将支架调整到所需的跨度，在支架两侧定义的测量表面可以精确测量跨度。
ILSS的计算公式
为了计算ILSS，需要使用下图中的公式，其中
Fm=最大压缩力，单位为牛顿
B=测得的试样宽度
d=测得的试样厚度
ILSS测试综述

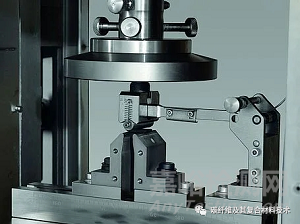

ILSS测试是一种典型的质量控制方法，它们适用于比较材料。鉴于跨度小，模具与上部砧座精确对齐尤为重要。这是通过模具臂来确保的。臂可固定，便于试件的安装。
