估计产品在给定的工作条件下的可靠性而进行的工作。根据组成产品的单元可靠性来推算产品是否满足规定的可靠性要求。
二、可靠性预计的目的
判断是否能够达到可靠性指标要求
不同设计方案的对比分析
确定设计的薄弱环节
为可靠性增长试验、验证试验等提供数据
为可靠性分配的合理性提供对照依据
三、常用预计方法
|
方法名称
|
可预计的参数
|
应用条件
|
适用阶段
|
|
评分预计法
|
MTBF，λ
|
需要有经验的技术人员和专家参与可靠性设计工作
|
论证、方案、初步(初样)设计
|
|
元器件计数法
|
λ，Rm(t)
|
元器件种类、数量、质量等级、工作环境已基本确定；能找到相关的数据
|
研发阶段的早期
|
|
应力分析法
|
λ，Rm(t)
|
元器件的具体种类、数量、质量等级、工作环境等已确定；能找到相关的数据手册，可提供经验公式和数据
|
研发阶段的中期
|
|
相似产品法
|
MTBF，λ，Rm(t)
|
具有相似产品的可靠性数据
|
论证、方案、初步(初样)设计
|
四、可靠性预计的一般步骤
第一步：明确所预计的可靠性指标，如任务可靠度、故障率等；
第二步：选择可靠性预计方法。
第三步：进行可靠性预计。
第四步：确定预计结果是否满足产品可靠性要求，如果满足要求，完成预计工作；否则，返回第三步。
五、元器件计数法预计案例
元件记数法适用于电子设备方案论证阶段和初步设计阶段，元器件的种类和数量大致已确定，但具体的工作应力和环境等尚未明确时，对系统基本可靠性进行预计。
其基本原理是对元器件“基本故障率”的修正。
其计算步骤是：
先计算设备中各种型号和各种类型的元器件数目，然后再乘以相应型号或相应类型元器件的基本故障率，最后把各乘积累加起来，即可得到部件、系统的故障率。
通用公式：
优点：只使用现有的工程信息，不需要详尽地了解每个元器件的应力以及它们的逻辑关系，就可以迅速估算出该系统的故障率。
案例1：
某电子设备由4个调整二极管、2个合成电阻器、4个云母电容器组成，所有器件都是国产的，质量等级都是 B1 。设备的工作环境为战斗机座仓。计算该设备的基本可靠性。
计算步骤：
(1)国产器件，使用GJB/Z 299B-98 ;

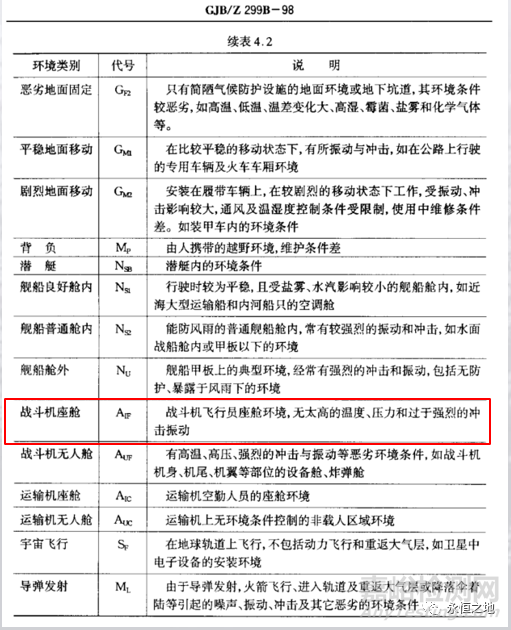

(2) 确定设备的工作环境类别：AIF
(3) 确定元器件的种类：调整二极管、合成电阻器、云母电容器;
(4) 确定元器件的质量等级，全部为 B1 ;

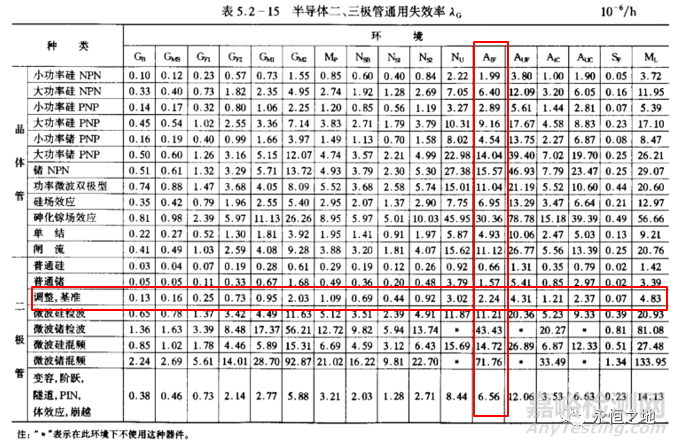

(5) 查 GJB/Z 299B-98 中的表 5.2-15 、表 5.2-17 、表 5.2-18 ，确定元器件的通用失效率：
调整二极管：λ1 = 2.24×10-6/h
合成电阻器：λ2 = 0.05×10-6/h
云母电容器：λ3 = 0.12×10-6/h
(6) 查 GJB/Z 299B-98 中的表 5.2-24 、表 5.2-25 ，确定元器件的质量系数：
调整二极管：πQ1 = 0.6；合成电阻器：πQ2 = 0.6；云母电容器：πQ3 = 0.5
(7)确定元器件的数目：
调整二极管：N1=4
合成电阻器：N2=2
云母电容器：N3=4
(8)计算设备的基本可靠性：
λ= N1λ1πQ1 + N2λ2πQ2 + N3λ3πQ3 =4×2.24×0.6+2×0.05×0.6+4×0.12×0.5=5.676×10-6/h
设备使用年限=1/λ =176180.4(h) ≈20年

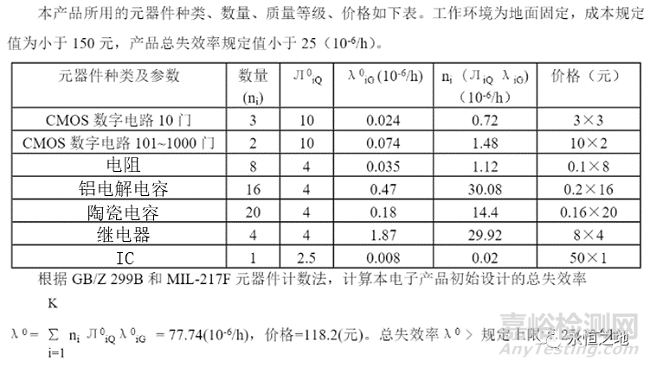

案例2：

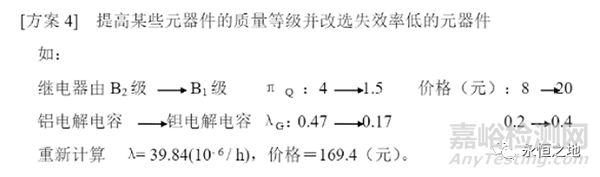

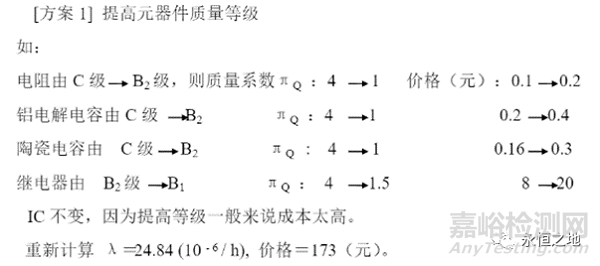

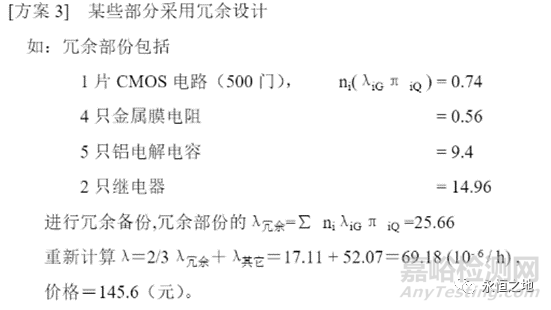

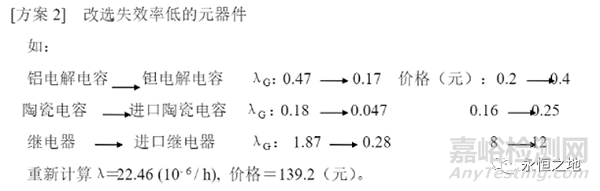

改进方案：

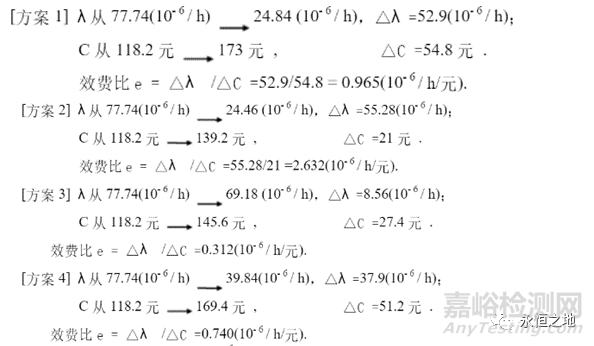

计算效费比：
结论：
