涂覆防潮漆的线路板爬电距离怎么判定?

嘉峪检测网        2023-09-28 14:49

案例问题

涂覆防潮漆的PCB线路板,因为焊点或焊盘上有防潮漆绝缘,焊点间、铜箔之间的爬电距离应该怎样判定才合理?例如L和N焊盘之间的功能性绝缘爬电距离限值如何选?

图1  涂了防潮漆的线路板(来源:实拍)

案例分析

笔者认为,根据GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IDT IEC 60335-1 Ed4.1)标准29章规定,涂覆防潮漆PCB线路板上的爬电距离要求可以分为以下几种情况:

1、如果防潮漆涂层“很差”,不能通过GB 4706.1-2005标准附录J的A和/或B类涂层的试验要求,可视为没有防潮漆涂层,案例问题的L和N铜箔之间功能性绝缘爬电距离,例如在250V工作电压,Ⅲa材料,污染等级3级时限值为3.2 mm。

2、如果防潮漆涂层“一般”,能通过GB 4706.1-2005标准附录J的A类涂层的试验要求但不能通过B类涂层要求,则认为是1级微观污染等级,案例问题的L和N铜箔之间功能性绝缘爬电距离,例如在250V工作电压,Ⅲa材料,污染等级1级时限值为0.42 mm。

3、如果防潮漆涂层“很好”,能通过GB 4706.1-2005标准附录J的B类涂层的试验要求,就把涂层当作是固体绝缘,案例问题的L和N铜箔之间功能性绝缘没有空气,所以没有爬电距离,不做要求。值得指出,按较新版正在报批的GB 4706.1标准,要求“对2类保护,在防护之前导体之间的距离不应低于GB/T 16935.3-2005中表1规定的值”,换句话说,就是涂防潮漆前有比较宽松的要求(限值小),涂了防潮漆后就没有要求。

综上所述,要根据涂覆防潮漆的具体情况具体分析爬电距离的要求。

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分:通用要求》(IDT IEC 60335-1 Ed4.1)标准

29 电气间隙、爬电距离和固体绝缘

器具的结构应使电气间隙、爬电距离和固体绝缘足够承受器具可能经受的电气应力。

通过29.1~29.3的要求和试验确定其是否合格。

如果在印刷电路板上使用涂层保护微观环境(A类涂层)或提供基本绝缘(B类涂层),附录J适用。使用A类涂层的微观环境中,1级污染沉积。使用B类涂层,则对电气间隙与爬电距离不做要求。

注1:本要求和试验以GB/T 16935.1 (idt IEC 60664-1)为基础,从该标准可得到更多信息。

注2:对爬电距离、电气间隙和固体绝缘的评定必须分别进行。
……

29.2.4 功能性绝缘的爬电距离不应小于表18的规定值。但如该功能性绝缘被短路时器具仍符合第19章要求,爬电距离可减小。
附录J(规范性附录)涂覆印刷电路板

对印刷电路板保护涂层的试验按IEC 60664-3进行,并做如下修改:

6.6 气候顺序

当使用批量生产的样品时,要对三件印刷电路板进行试验。

6.6.1 冷态

在-25℃下进行试验。

6.6.3 温度的骤变

规定为严酷等级1。

6.8.6 局部放电熄灭电压

A型涂层不经受局部放电试验。

注:电压峰值低于700V时一般不发生局部放电。

6.9 附加试验

该条款不适用。

GB/T 16935.3-2005 《低压系统内设备的绝缘配合 第3部分:利用涂层、罐封和模压进行防污保护》(IDT IEC 60664-3:2003)标准

4 设计要求

4.1 原理

4.2 有关环境的使用范围

4.3 保护型式的要求

通过以下方式达到保护的目的:

——1型保护改善了被保护部分的微观环境。在该类型式保护下,第1部分或IEC 60664-5中对1级污染等级的电气间隙和爬电距离的要求适用。在两个导电部件之间,要求一个或两个导电部件,包括它们之间的全部间距都在这类型式保护之下。

——2型保护类似于固体绝缘。在该类型式保护下,第1部分对固体绝缘的要求适用,并且间距不应小于表1中的规定值。第1部分或IEC 60664-5中对电气间隙和爬电距离的要求不适用。在两个导电部件之间,要求一个或两个导电部件,包括它们之间的全部间距都在这类型式保护之下,这样在导电部件、保护材料和印刷板之间不应存在气隙。

第1部分或IEC 60664-5中电气间隙和爬电距离的要求适用于组件的其他未做保护的部分。

4.4 尺寸确定程序

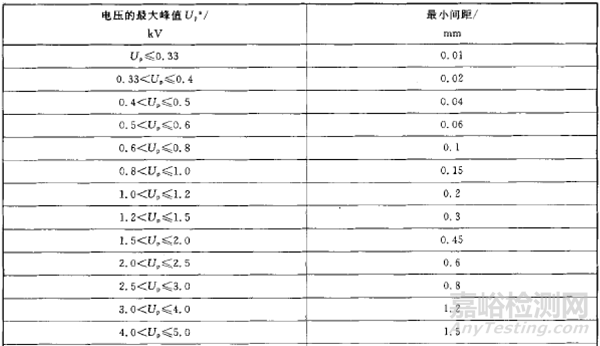

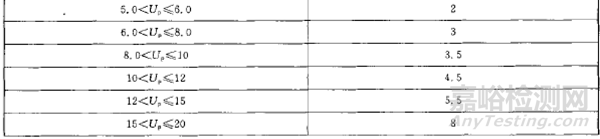

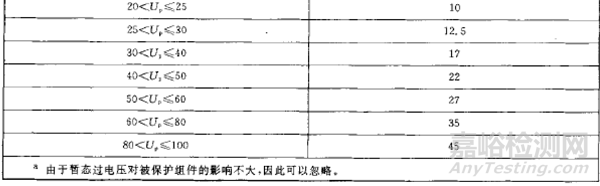

表1  2型保护的最小间距

印刷板保护前应对间距进行测量。

5  试验

5.1 一般要求

5.2涂层试验的样品

5.3 模压和罐封试验的样品

5.4试验样品的准备

5.5刮擦耐受试验

5.6外观检查

5.7试验样品的预处理

5.7.1低温

5.7.2干热

5.7.3温度快速变化

5.7.4检化电压下的湿热稳定处理

5.7.4.1一般预处理

5.7.4.2与电迁移相关的附加预处理

5.8预处理和电迁移后的机械和电气试验

5.8.1一般试验条件

5.8.2涂层粘合性

5.8.3导体间的绝缘电阻

5.8.4 交流耐受电压试验

5.8.5 局部放电熄灭电压

5.9 附加试验

5.9.1抗焊热性

5.9.2可燃性

5.9.3抗溶性

GB 4706.1-20XX《家用和类似用途电器的安全 第1部分:通用要求》(报批中,IDT IEC 60335-1:2014 ED5.1 )标准

29 电气间隙、爬电距离和固体绝缘

如果在印刷电路板上使用涂层保护微观环境(1类保护)或提供基本绝缘(2类保护),则附录J适用。在1类保护下的微观环境为1级污染。对2类保护,在防护之前导体之间的距离不应低于GB/T 16935.3-2005中表1规定的值。这些值适用于功能性绝缘、基本绝缘、附加绝缘以及加强绝缘。
