在材料科学研究中，X射线衍射（XRD）是一种重要的实验方法。适用性很广，通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点。通过XRD数据，我们可以获取材料的晶粒尺寸、晶格畸变以及位错密度等信息。下面就让我们来了解一下如何使用XRD数据计算这些参数，帮助您更好地理解和分析材料性质。
1、晶粒尺寸计算
晶粒尺寸是材料中晶粒大小的度量，对于材料的性能和稳定性具有重要影响。我们可以通过Scherrer公式来计算晶粒尺寸。该公式基于衍射峰的半峰宽和晶粒大小之间的关系，通过测量衍射峰的半峰宽可以计算出晶粒尺寸。

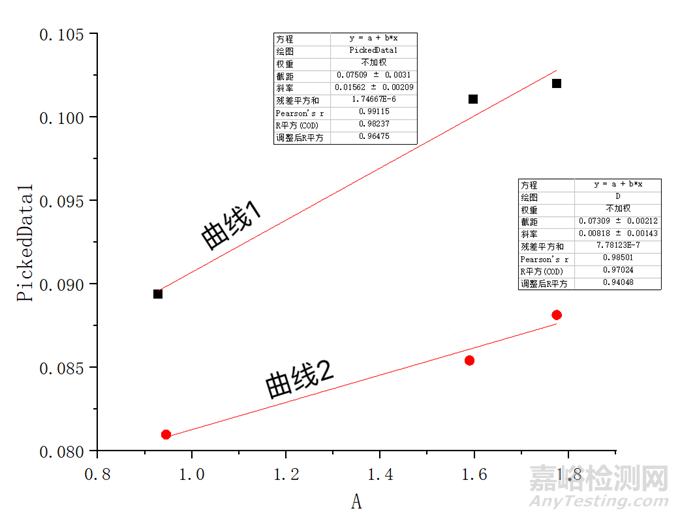

常见的Scherrer公式表达式为：D=Kλ/(βcosθ)，K为常数；λ为X射线波长；β为衍射峰半高宽；θ为衍射角。在该公式中常数K的取值与β的定义有关，当β为半宽高时，K取0.89；当β为积分宽度时，K取1.0。这里可以借助一元一次函数的截距和斜率来计算材料的晶粒尺寸和材料的晶格畸变状态。我们借助图形处理软件来取用的数据如图所示：
此时对应的斜率就是材料展示出来的晶格畸变，可以看到曲线1对应的材料晶格畸变在0.016左右，曲线2对应的晶格畸变在0.008左右。此外取截距数据计算材料的晶粒尺寸：
曲线1的截距0.075，曲线2的截距0.073，结合公式中的各项系数，可以获得曲线1和曲线2的晶粒尺寸分别为1.85和1.90 nm。这种方法可以参见文献：https://doi.org/10.1016/j.ceramint.2019.04.107
2、位错密度计算
位错是材料中常见的晶体缺陷，对于材料的力学性能和稳定性具有重要影响。我们可以通过Scherrer公式来估计位错密度。以下公式基于衍射峰的强度和位错密度之间的关系，通过测量衍射峰的强度来计算出材料的位错密度。
对于具有固定晶格常数的材料，可以通过计算位错密度来估计其性质。然而，对于非晶态材料，由于其缺乏长程有序的晶格结构，这种方法的应用受到限制。因此，对于非晶材料我们需要借助如下公式来处理：
晶粒尺寸d和伯氏矢量b是两个重要的参数。伯氏矢量的大小会受到材料状态的影响，而其具体数值需要根据所研究的材料来确定。因此，我们无法给出确切的数值。
在研究材料性质时，XRD数据为我们提供了丰富的信息。通过计算晶粒尺寸、晶格畸变和位错密度，我们可以更深入地了解材料的结构和性能。希望本文的介绍能够帮助您更好地理解和应用XRD数据。
