IPC-9701A表面贴装锡焊件性能测试方法与鉴定要求
1．范围
此规范建立了专用的测试方法，用于评估电子组装件表面贴装焊接件的性能及可靠性。对应于刚性电路结构、挠性电路结构和半刚性电路结构，表面贴装焊接件的性能和可靠性被进一步划分为不同等级。此外，还提供了一种相似方法，可以在电子组装件的使用环境与条件下将这些性能测试结果与焊接件可靠性关联起来。
1.1 目的
本规范的目的：
•确保设计、制造和组装的产品满足预定的要求。
•允许以通用数据库和技术理论为基础进行可靠性的分析预测。
•提供标准化的测试方法和报告程序。
1.2 性能分类
本规范指出表面贴装组装件（SMAs）的性能是随最终使用的性能要求而变化的。IPC-6011：印制板通用性能规范中对性能等级进行了说明，这些性能分类并不是按照要求的可靠性而特定的。在目前的情况下，可靠性要求需要通过用户与供应商协商制定。
1.3 术语解释
这里使用的所有术语的解释必须按照IPC-T-50中规定的，否则要在第3部分中进行说明。
1.4 说明
在本规范中，使用“必须”这种动词强调形式来说明此要求为强制性规定的。偏离“必须”要求的，如果可以提供足够的数据来验证的话，可以考虑使用。
说明非强制性要求时使用“应该”和“会”。“将”则说明用途作用。
为了提醒读者，“必须”用黑体字表示。
1.5 版本修订
对IPC-9701做了些改变，包括附录B——建立了无铅焊点的热循环要求准则。附录B还为目前的IPC-9701提供了有关使用无铅锡焊工艺时的补充要求。
2．适用的文件资料
下面是适用的文献标准以及这些文件的后续版本和修订部分，都属于本规范的内容。下列文件标准分为IPC、联合工业标准、ITRI、EIA和其他。
2.1 IPC
IPC-T-50 电子电路互连及封装的名词术语与定义
IPC-D-279 可靠的表面贴装技术印制板组装件的设计指南
IPC-TM-650 试验方法手册
2.1.1 手动微切片法
2.4.1 镀层附着力
2.4.8 覆金属箔板的剥离强度
2.4.21.1 表面贴装焊接区的粘结强度（垂直拉伸方法）
2.4.22 弯曲与扭转
2.4.36 金属化孔的模拟返工
2.4.41.2 热膨胀系数，应变计法
2.5.7 印制线路材料的介质耐电压，
2.6.5 多层印制线路板的物理（机械）震动试验
2.6.7.2 热冲击－刚性印制板
2.6.8 镀通孔的热应力冲击
2.6.9 刚性印制电路板振动试验
IPC-SM-785 表面贴装锡焊件加速可靠性试验指南
IPC-S-816 SMT工艺指南与检验单
IPC-7711/21 维修与返工指南
IPC-9252 无载印制板电气检测指南与要求
IPC-9501 电子元器件的PWB组装工艺模拟评估
IPC-9502 电子元器件的PWB组装锡焊工艺指南
IPC-9504 非集成电路元器件组装工艺模拟评估（预处理非集成电路元器件）
2.2 联合工业标准
J-STD-001 电气和电子组装件的焊接技术要求
J-STD-002 元器件引脚、端子、焊片、接线柱及导线可焊性试验
J-STD-003 印制板可焊性试验
J-STD-020 塑料集成电路表面贴装器件湿度/回流灵敏度分类
2.3 国际锡研究机构
ITRI Pub#580 锡与锡合金的金相学
ITRI Pub #708 电子元器件焊点冶金学
2.4 其它出版物
2.4.1 电子工业机构
JESD22-A104-B “温度循环”（2000年7月）
JESD22-B117 “BGA焊球剪切”（2000年7月）
2.4.2 OEM工作组
SJR-01第2版 “焊点可靠性测试标准”（2001年2月）
3．术语、定义及概念
3.1 概述
为确保组装到电路板上的表面贴装电子元件焊点的可靠性，要求采用可靠性（DfR）设计步骤（见IP-D-279）,在某些情况下通过试验验证使产品适用于特定产品类型和环境。元器件或组装越复杂，越需要更多的试验来验证可靠性。
在使用过程中，表面贴装焊接件可能会受各种加载条件影响，可能会导致过早失效。基本的设想就是将焊点适当地润湿，在焊料、元器件底层金属与印制线路（电路）板（PWB/PCB）之间形成良好的金属粘合。这样就确保不会由于焊点缺陷而造成早期失效。
下列加载情况可能是单独、连续或同时存在，加起来足以引起SMT焊点失效：
a）热膨胀差
b）振动（运输中）
c）在从焊接操作或从恶劣的使用环境中冷却过程中的热冲击（快速的温度变化引起瞬时翘曲差）。
d）恶劣使用条件或意外误操作造成的机械震动（大加速度）。
安装在电路板上的表面贴装器件的可靠性是焊点完整性与器件/印制板互连的函数。通过焊接互连由PWB施加给封装的热机械加载可能会导致封装其它部位失效。在插座上进行的元件级测试不能代表（表明）板上零件加载情况。对于大批CSP结构和高引脚点BGA封装，大量使用非丝焊芯片模互连会增加在板级测试中“未预料的”内部元器件失效的可能性。
为了确保表面贴装电路组装件的焊点在指定使用环境下满足可靠性预期值，通常需要确定某些特定应用的可靠性，即使已经采取了适当的可靠性设计（DfR）方法。因为焊点的蠕变和应力松弛特性是随时间而变化的，加速试验中的疲劳损伤和疲劳寿命通常与操作使用中的不同，但利用加速试验结果，通过使用正确的加速因子可以得到产品可靠性估算值。
3.2 可靠性概念
通过本规范，要掌握可靠性定义、失效机理以及统计的失效分布。
3.2.1 可靠性定义
一个产品（表面贴装焊接件）在给定条件下并在规定的时间内完成规定功能而不超出容许失效等级的能力。
3.3 失效机理
3.3.1 蠕变
根据时间变化的粘塑性变形是施加的应力与温度的函数。
3.3.2 应力松弛
根据时间变化的粘塑性变形通过将弹性应变转换成塑性应变来减小应力。
3.3.3 焊点的蠕变－疲劳模型
通过基于实验数据的分析模型估算出受周期性蠕变－疲劳影响的焊点的使用寿命。可以通过Engelmaier-Wild模型（见IPC-D-279附录A-3.1）或其它适合的被验证过的模型来确定可靠性试验结果估算值、产品可靠性和加速因子。
在Engelmaier-Wild焊点疲劳模型中，变量疲劳延性指数用于说明疲劳寿命与周期粘塑性应变能关联曲线的特征斜率。该指数通过实验得到，是时间和温度的函数，不同于用于Coffin-Manson等式（适用于非蠕变金属）中的常量指数。
3.3.4 热膨胀差
在操作使用或可靠性试验中的温度变化会导致材料间的热膨胀和收缩差。热膨胀或收缩是通过材料的热膨胀系数（CTE）确定的。热膨胀差分为下列两种：
1）“整体的”热膨胀不匹配：元器件与基板之间的热膨胀不匹配。
2）“局部的”热膨胀不匹配：焊料本身以及与它连接的材料之间的热膨胀不匹配。
3.4 试验参数
注：所有标有*的定义说明都是摘自JESD22-A104-B。
3.4.1 *工作区
在恒温箱内，在规定条件下进行加载温度控制的区域。
3.4.2 温度循环范围/振幅
在操作使用或温度循环试验期间的最高温度与最低温度差。见图3－1、表3－1和表4－1。

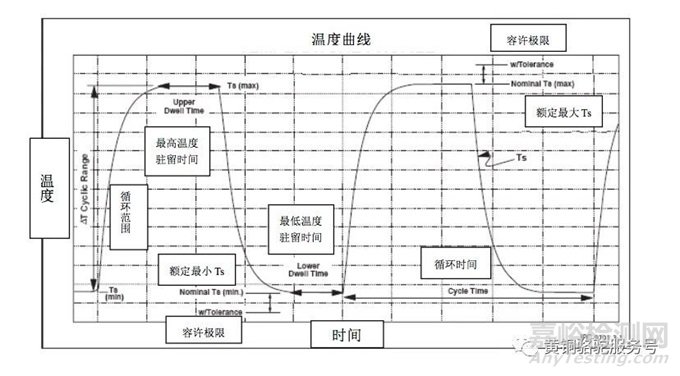

图3-1 热循环试验条件的温度曲线
（图3－1基于JESD22-A104-B附录A中的图1）

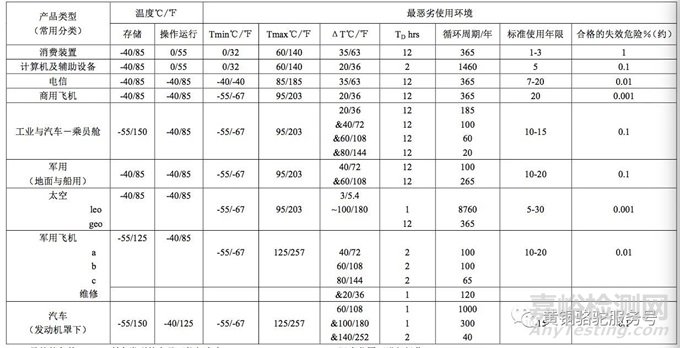

表3－1 表面贴装电子元器件的产品分类以及最恶劣使用环境（仅供参考）
&=另外的条件
1．所有类型的产品可能都会在18℃～260℃[64.4℉~500℉]温度范围下进行操作。
2．Tmin和Tmax分别为操作运行（试验）最低和最高温度，不限定ΔT的最大值。
3．ΔT表示最大温度范围，但不包括功率损耗的影响；功率损耗要计算ΔT；功率损耗可能会使温度循环加速试验相当不准确。必须注意温度范围ΔT不是Tmin和Tmax之差；ΔT非常小。
4．驻留时间TD为每半个温度循环周期内焊点蠕变时间。
3.4.3 *样品温度：Ts
在温度循环期间，通过附着在或嵌入在样品上的热电偶或其它温度测量仪器测量的样品温度。这种固定热电偶或其它温度测量仪器的方法确保样品总质量达到温度极限和驻留/保温时间的要求。
3.4.4 *最高样品温度：Ts(max)
样品的最高测量温度。
3.4.5 最高额定温度：T(max)
特定试验条件下的最高额定温度就是允许的样品最高温度Ts(max)，见表4－1。
3.4.6 *最低样品温度：Ts(min)
样品的最低测量温度。
3.4.7 最低额定温度：T(min)
特定试验条件下的最低额定温度就是允许的样品最低温度Ts(min)，见表4－1。
3.4.8 平均循环温度Tsj
最高额定温度与最低额定温度的平均值，见附录A的公式4。
3.4.9 额定ΔT
给定试验条件下的最高额定温度T(max)与最低额定温度T(min)之差，见表3－1。
3.4.10 驻留/保温时间TD
样品温度总时间在每个额定最高温度T(max)和最低温度T(min)规定范围内（见表4－1）。驻留时间对于加速试验来说特别重要，因为在加速试验过程中蠕变过程实际上不完整。驻留便于将不完整的蠕变过程对产品使用温度循环产生的影响进行校正，产品使用温度循环时间足够长，可以使蠕变过程在每个循环驻留时间内趋于完整。
3.4.11 驻留/保温温度
高于T(max)（循环上限），低于T(min)（循环下限）的温度，见表4-1。
3.4.12 循环时间
完成一个完整的温度循环周期所用的时间，见图3－1。
3.4.13 *温度缓变率
样品在每个时间单位内温度增加或降低的速率。温度缓变率应该在温度曲线的直线部分测量，通常是在给定试验条件温度的10％～90％的范围内。注：缓变率可能会受载荷的影响，应该通过验证。
3.4.14 最大循环应变（变形）范围
在周期性热或机械损伤过程中形成的总应变（变形）范围。
3.4.15 最大循环应力范围
在周期性热或机械变形过程中产生的总应力范围。焊点在发生蠕变的温度范围内，应力和应变范围是彼此独立的（与非蠕变型金属相反，它的应力－应变曲线说明了应力与应变的唯一对应关系），因为每一个温度和应变率都有不同的应力－应变曲线。模量和产出量是受温度和应变率影响的，连接件结构的复杂性（例如易弯曲的引脚）对焊点的最大应力产生的影响很大。
3.4.16 滞后回线
滞后回线可以用图表示出载荷循环过程中焊接件的应力－应变特性。滞后回线区域说明了每个循环周期的粘塑性应变能，也是衡量每个循环周期疲劳损伤的一个计量单位。滞后回线大小要根据应变范围、应力范围、循环驻留时间而定，平均循环温度对其影响很小。
3.4.17 设计使用寿命
一台设备在规定环境下，完好地完成所有功能所需的操作使用寿命。
3.4.18 预计的使用寿命
通过加速试验结果产生的模型（将疲劳循环数与给定容许的累计失效概率建立关联）预测出的使用寿命。
3.4.19 早期失效
在环境应力筛选（ESS）试验、老化试验、初始功能试验或在初期使用过程中，主要由于不充分的性能或生产工艺而导致的失效。
3.4.20 随机稳定状态失效
是一段有效的操作使用寿命周期——表面上失效随机发生或以低速率发生，与产品复杂性无太大关系。对于焊接件来说，此过程不可测量，因为可能不存在或失效率很低。
3.4.21 损耗失效
损耗就是损伤累积超时过程，在此过程中，由于疲劳或其它损耗机理导致产品消耗恶化而引起失效发生稳定上升。这是由于焊接件的蠕变疲劳引起的损耗失效，为本规范的论述主题。
3.5 统计失效分布的概念
3.5.1 统计失效分布
失效，特别是由于损耗引起的失效，不是突然同时发生，但是超时分布。威伯尔统计分布是最适合用于损耗失效的分布；但有时还可以使用Log-Normal分布。对于威伯尔分布，需要2个定义参数：（1）威伯尔斜率（分布范围的一个计量单位）；（2）某些截止值（通常N（63.2％）——威伯尔分布的特征寿命，但有时为N（50％）——平均失效寿命。在威伯尔分布坐标图上，利用这两个定义参数将测量数据绘制成直线，可以简化数据分析。
3.5.2 平均失效寿命N（50％）
一半的样品失效所用的时间。
3.5.3 无失效寿命N0
首次失效发生前的时间（或循环数）（此参数用在3参数（3-P）威伯尔统计分布中）。
3.5.4 累积失效百分比
在试验过程中，样品i的累积失效百分比通过等式F(i)=i/(n+1)计算，其中i为样品序号。
3.5.5 累积失效概率
为了设计需要，规定的可靠性通常是指不超出规定设计寿命的“累积失效概率”。
3.5.6 容许的累积失效概率
在使用寿命结束时，允许的最大缺陷/失效百分比。
3.6 可靠性试验
3.6.1 加速可靠性试验
在比使用寿命短的时间内，加速影响操作使用的损伤机理，从而引起失效的一种试验。虽然加速试验结果来自较短的循环周期或更恶劣的加载条件，但必须避免使用外来的损伤机理。可以通过适当的加速因子来估算使用寿命。
3.6.2 热循环
要将组装件进行周期性的温度变化试验，温度变化率要足够慢以避免热冲击（通常小于或等于20℃[36℉]/分钟）。
热循环的最高温度应该为低于印制电路板材料的玻璃软化温度Tg 温度的25℃[45℉]。
必须注意如果循环温度低于-20℃[-4℉]或高于110℃[230℉]或两种情况都存在（接近共晶（易熔的）锡铅焊料）可能会使焊接件遭受不只一种的损伤机理，这些机理彼此互相加速促进，从而导致早期失效；此外，由于多种损伤机理的混杂，所以在此环境下推断试验结果前必须对各种损伤机理有所了解。
3.6.3 热冲击
当组装件遭受温度快速变化（在零件/组装件内引起瞬时温度梯度、翘曲以及应力）时会发生热冲击。热冲击的温度变化率通常大于20℃[36℉]/分钟。
3.6.4 电源循环
对于经常被接通/断开电源的电子器件来说，电源循环试验可能比温度循环试验更能准确地模拟现场使用条件。
3.7 其它试验
3.7.1 老化试验
对成品进行老化试验，定期的在正常的，有可能是恶劣的但还是仿真的操作环境下进行，不属于加速可靠性试验。
3.7.2 环境应力筛选（ESS）
筛选过程利用由环境产生的应力，使组装件中“薄弱的”元器件的应力超限达到失效点，防止这些潜在缺陷在现场使用中出现，引起现场失效。产生这些应力的环境可能或不可能与产品使用环境条件有关。一旦出现失效，元器件就会被检测出来并被维修、替换、报废，或为未来产品重新设计。ESS必须在不损坏“正常的”元器件的情况下进行。ESS不是加速可靠性试验。
3.7.3 高速应力试验（HAST）
这种试验是在温度与湿度结合的加速应力中电偏压情况下模拟与失效机理有关的侵蚀。HASL可以用于元器件和组装件，但对于焊接件来说不属于加速可靠性试验。
3.7.4 机械震动
机械震动就是对系统产生快速的机械能量转换，在系统内部使应力、速度、加速度或位移发生显著变化。
3.7.5 振动
交替地与平衡位置相反的方向周期性或随机地运动。应用载荷通常低于材料的屈服点（弹性）。
3.7.6 工艺鉴定
用来验证制造产品的工艺是否满足性能规范的一种特殊试验或一组试验。
3.7.7 工艺检验
对工艺进行定期的评估，确保工艺优化或消除工艺偏离。
3.8 评估与应用事项
表3－1列出了9种最常见的产品类型的常用存储和操作环境以及最恶劣的使用环境条件。此表格仅供参考。
3.9 焊接件工艺说明
焊料根据特定的使用条件随温度、时间和应力而变化的特性使其在工艺金属中具有独特性。例如，共晶（易熔的）铅锡焊料在高于20℃[68℉]温度时具有稳定的蠕变和应力松弛，而在低于-20℃[-4℉]温度时具有与其它金属相似的长时间承载能力。高于20℃[68℉]时，温度越高并/或压力等级越高，焊料的蠕变和压力松弛越快。
设计并确保产品可靠性的第一步就是要对给定的表面贴装焊接技术的可靠性和失效机理有所了解。为此，需要有通用数据库。虽然可能会发生基于单超限应力的失效机理，但最常见的可靠性威胁是来自于由疲劳损伤引起的应力松弛。理想的疲劳失效数据库是根据低加速和高加速的结合试验得到的。对于接近共晶（易熔的）铅锡焊料来说存在这样的数据库，但对于其它合金，目前不存在这种数据库，特别是对于无铅焊料。
由于这个原因，试验器件在低加速试验中产生的平均失效次数大约比现场使用的实际寿命短10～20次。高加速试验大约短100～500次。试验加速度越大，试验结果反映出的现场条件性能越少。
因此，低加速试验应该更能最大程度地模拟预期的现场条件，但通常由于低加速试验所要求的时间和资源问题，使高加速试验成为必要试验。
4．性能测试方法
规范化的加速可靠性测试方法为首选方法，因为其试验数据可以用于形成可靠性基础标准。IPC-SM-785为加速可靠性测试方法的设计与实行提供技术基础。特别推荐将本标准与IPC-SM-785一起使用，因为本标准介绍了SMT焊点失效物理机制，也就是导致焊点疲劳的各种机理。除了用公式说明失效的机理外，本标准还提供了基于实证研究的技术资料，从中可以获得加速测试程序。IPC-SM-785给出了适当的警告与免责条款。
由于SMT焊点的疲劳寿命远远超出了电子组件设计与研制通常所需的时间，因此加速试验就成为鉴定产品使用寿命的一个必要条件。IPC-9701为加速寿命试验的设计提供指导方法。虽然加速寿命试验通常要在用户与供应商之间达成一致，但本标准的使用(按照需要稍作改动)将会使寿命试验规范化。本标准中的测试方法和要求可能在技术上没做严格要求，但继续使用与数据积累将会形成可靠的数据基础。
4.1 总要求
表4－1列出了规定的和推荐参考的试验参数。规定的参数应该严格遵守，不能有任何偏差。遵照所有规定的条件可以确保试验和结果通过工业验收；偏离某一特定的规定参数可能会被个别用户接受但最终影响供应商的试验结果通过工业验收。对于多种参数，建议使用推荐参考的以适应更广泛的工业兼容性和验收。应该遵守推荐参考的参数，除非供应商可以验证他们建议的偏差可以提高特定封装的板级可靠性。
4.2 试验器件
试验器件的正确设计与组装是确保获得正确有效数据的关键。
4.2.1 元器件说明
表面贴装元器件就是使用传统的回流技术用焊料合金将元器件焊接到一块电路板上。球栅阵列（BGA），小尺寸封装（SOP）和芯片级封装（CSP）都是一些典型的元器件类型。
表4-1 温度循环要求，规定条件下的规定的与推荐参考的试验参数
|
试验条件
|
规定条件
|
|
温度循环（TC）条件：
TC1
TC2
TC3
TC4
TC5
|
0℃~+100℃（推荐参考）
-25℃~+100℃
-40℃~+125℃
-55℃~+125℃
-55℃~+100℃
|
|
测试时间
热循环次数（NTC）要求：
NTC-A
NTC-B
NTC-C
NTC-D
NTC-E
|
无论哪种条件，首先：
50％（最好为63.2％）累积失效
（推荐参考测试时间）
或
200次循环
500次循环
1000次循环（推荐TC2,TC3和TC4）
3000次循环
6000次循环（推荐TC1）
|
|
低温驻留时间
温度极限（推荐）
|
10分钟
+0/-10°C (+0/-5°C) [+0/-18°F (+0/-9°F)]
|
|
高温驻留时间
温度极限（推荐）
|
10分钟
+10/-0°C (+5/-0°C) [+18/-0°F(+9/-0°F)]
|
|
温度缓变率
|
小于等于20°C [36°F]/分钟
|
|
所有产品样品的尺寸
|
33个元器件样品
（32个试验样品，1个样品做横切测量，另外10个样品进行再加工）
|
|
印制线路（电路）板（PWB/PCB）厚度
|
2.35 mm [0.093 in]
|
|
封装/芯片模条件
|
菊花链结构的芯片模/封装（见表4－2）
|
|
试验检测
|
连续检测（见表4－4，推荐使用事件检测器）
|
本鉴定要求标准将论述焊点的可靠性以及在其他板级热循环干扰下元器件/印制板之间相互的热机械影响，例如分层、过孔断裂、电介质断裂等等。
本标准规定的默认条件是使用菊花链结构的芯片模以确保在板级温度循环期间焊球可靠性、封装材料以及芯片模级间的互连全部特性化。表4－2列出了免除菊花链结构芯片模要求的类型。表4－3列出了免除类的特定参数要求。机械芯片模（如果允许）应该按照尺寸和芯片模间的互连制造一个实际芯片模但要求包括菊花链线对或活性硅电路。
表4－2 菊花链要求
|
免除类型
|
规定条件
|
|
全部产品特性化（默认）
|
菊花链结构的芯片模
|
|
免除类型A
（见表4－3）
|
菊花链结构的封装基片与机械芯片模（推荐菊花链结构的芯片模）
|
|
陶瓷封装（基板厚>1 mm [0.040 in]，平均模数240-270 Gpa）
|
菊花链结构的封装基片（推荐菊花链结构）
|
4.2.1.1 菊花链结构芯片模/封装
试验器件的元器件封装与芯片模应该能代表产品元器件的特性：
1．规定试验器件的元器件布局、结构和材料必须能代表典型的产品元器件，包括芯片模连接粘合与工艺、填充与工艺、丝焊/倒装芯片等等。
2．试验器件的元器件的芯片模是菊花链结构（如果适合条件）（见表4－2）。试验器件必须使用能代表产品元器件特性的封装材料和尺寸，并且使用与产品元器件相同的芯片模互连、印制线结构、过孔结构以及层数等与外部引脚/焊球/焊盘连接。为了减少试验费用，菊花链结构的芯片模应该与产品元器件的最大尺寸芯片模相符。
对于塑料BGA/CSP的元器件，在板级温度循环时，芯片模下方的焊球经常最先失效；因此，菊花链必须覆盖此区域，即使这些焊球只在接地/电源位置。对于陶瓷材料的元器件，角球最早失效，应该为关键区域。分布在BGA/CSP焊球矩阵四周的电源/接地焊球不要求菊花链覆盖；但菊花链点式结构必须为所有器件排列/重要区域提供覆盖等级。
这种被单点连续检测的菊花链结构设计是可以的，但最好的是在每个器件上可以通过多网络进行独立检测，这些网络可以提供最先失效区域的其它信息。
例如一个BGA/CSP（每个封装有4－5个网络），可以包含失效隔离，如下：
（a）封装角上的焊接件
（b）外边上的焊接件
（c）芯片模边缘底部或接近底部的焊接件
（d）封装中央的焊接件（如果有）
对于菊花链网络结构，高失效危险区域应该有独立的菊花链网络。

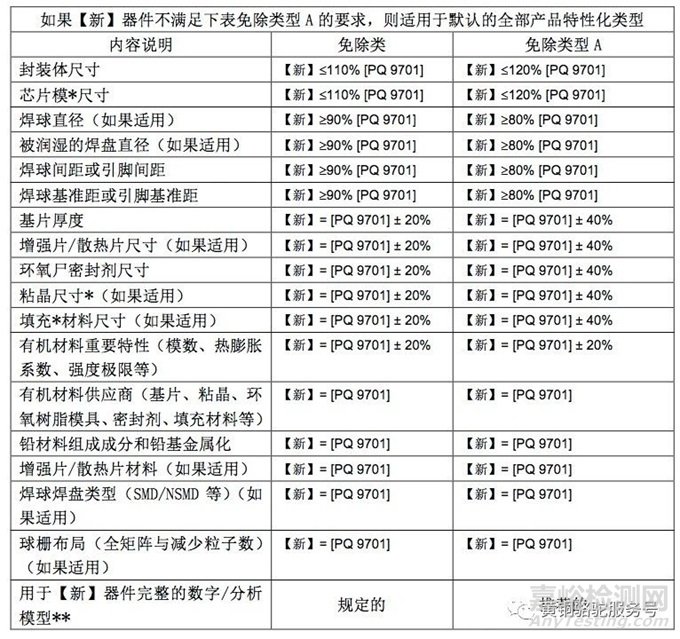

表4－3 免除试验的要求
A：使用机械芯片模而不是PQ9701菊花链结构,先前通过IP9701验证。
*不适用于陶瓷基片（厚度大于等于1mm，平均模数为240～270GPa，无凸缘）。
**分析方法必须通过验证—将预测值与【PQ9701】器件经试验得到的焊点可靠性数据相比较。有机材料的重要特性数据（模数、热膨胀系数、强度极限等）必须通过试验获得。
【New】＝新器件
【PQ9701】＝试验数据符合IPC-9701全部产品特性化要求的器件。
4.2.1.2 焊球剪切试验
如果符合条件，进行焊球剪切试验。最小的剪切力平均为－3Σ，最少3个封装，每个封装10个焊球。沿着BGA/CSP边缘平行于基片平面进行剪切。剪切工具的高度应该距芯片表面最小50µm[0.002 in]。剪切试验的额定速度最好为500µm/秒【0.020in/秒】。剪切后的焊球失效模式应该是大量焊料失效或铜箔园配剥离，金属间失效为不合格。推荐以更高的速度进行剪切试验，以便确定剪切速度对剪切强度与失效机理产生的影响。参见JESD22-B117 BGA焊球剪切试验。
4.2.1.3 元器件的文件编制要求
元器件文件编制的所有要求：
1.封装外形图或参考JEDEC外形图。
2.芯片模内部尺寸（长X宽X高）与方位（如果芯片模不是方形的）。
3.菊花链连接图/连线网表（最好为电子文档） 。
4.测量的焊球/引脚共面性（底座面方法或最佳安装位置）。
5.与被测器件同批产的零部件的焊球剪切或引脚拉伸测试值（如果适用）以及失效模式，拉伸试验为可选试验。
6.通过微云纹干涉测量法数据测量与被测器件同批产的零件的X、Y的热膨胀系数（推荐面阵列封装）。其它技术例如TMA也可适用，用于确定有效的热膨胀系数。
7.焊料润湿焊盘尺寸（如果适用）。
8.焊球焊盘类型（如果适用）（阻焊层限定（SMD）：阻焊层在焊盘上的覆盖率；非阻焊层限定（NSMD）：阻焊层与焊盘间的开孔或在焊盘上的过孔）。
9.铅精加工/焊盘金属化合物结构，所有层面的厚度和焊料组成成分（如果适用）。
10.菊花链互联线路图（从芯片模到引脚）（如果适用）。
11.芯片模－引脚连线表（最好是电子文档）。
4.2.2 印制线路（电路）板
PWB/PCB布线、厚度和焊盘设计影响焊接件的完整性。规定的PWB厚度的标准参考值应该是2.35mm[0.093 in]（见表4－1）。推荐使用2个PWB厚度用于封装系列的首次鉴定，有助于推断实验结果的解析外推法的应用。其它PWB的厚度可以根据用户的使用要求而改变，可厚可薄。
除了下面推荐的PWB试验板层结构外，将PWB的层数设计成偶数也很重要，这样可以形成对称的横截面和对称的信号层。因为铜和环氧玻璃的热膨胀系数不同，如果不对称的话，在工艺加工时PWB会翘曲。
建议使用标准的PWB设计方法设计菊花链结构的试验板。在元器件库中确定封装以及连接端子（如果使用），将所有封装使用菊花链连接起来并为试验板设计实际的原理图。这样，使用生产PWB的标准设计流程就可以设计出试验板。
这种设计流程通常包括交互工具和设计检验，确保所有网络连通。按照上述流程操作大大增加了PWB试验板初次完美设计的几率。相反，假设有一个在CAD系统上设计的“简单的”试验板，如果对所有零部件的电气连接不进行检测，那么失效几率将大大增加。
4.2.2.1 试验板的设计要求
下面是试验板的设计要求：
1．PWB最好为2.35mm[0.093 in]厚，最少六层铜板；PWB增厚或变薄，则层数相应成比例地增加或减少。
2．如果封装体尺寸大于40mm[1.57 in]，PWB最好3.15mm[0.125 in]厚，八层铜板。
3．PWB的试验板最好与PWB产品用相同的材料和布线；但在所有情况下，规定必须测量玻璃软化温度Tg和x、y上的CTE。
4．在内层中偶数层上的电源层/接地层（PWB总层数为偶数）必须有70%的铜覆盖率。
5．在内层中奇数层上的信号（PWB总层数为偶数）层必须有40%的铜覆盖率。
6．最好只在外层使用菊花链网。
7．印制线最好被隔离以便可以在不损坏板上其它部件的情况下拆除任一部件。其它的参考迹线（只在通过自动目视系统（例如3D激光）测量焊膏高度时使用）应该设计在靠近焊盘的位置。这些迹线是必需的，因为目视系统需要在被焊膏覆盖的焊盘表面有一个参考。
8．虽然菊花链网络通常不要求PWB试验板有过孔，但规定PWB试验板在焊盘最少50%的位置上包含有过孔，产生与PWB产品过孔相似的机械效能。
9．建议进行OSP（有机焊膜）表面涂层。可选用HASL（热风焊料平整）工艺。
10．如果适用，规定使用NSMD（非阻焊层限定）。
11．与焊球焊接的PWB的焊盘直径最好是元器件被焊料润湿的焊盘直径的80%~100%。
12．每个菊花链网络需要多探针式焊盘便于进行失效分析。
13．标准外层铜箔厚度最好为35μm[137.8μin]。
14．外层印制线最小宽度最好为150μm[590.6μin]。
15．如果可以，封装体与相邻封装之间、接线端子或板边缘需要最小5mm[0.2 in]间隙，还要有拆除失效封装所需的空间。
16．对于阻焊剂对准，表面贴装焊盘上不允许有重叠现象。NSMD焊盘上不允许有阻焊剂。
17．对于PWB板翘曲，要求在工业标准（IPC-2221、IPC-6012和IPC-A-600）规定的范围值内。这些标准参见PWB翘曲“弯曲与扭转”。
18．用在镜面（双面）板上的元器件必须在镜面结构板上进行测试。
19．规定要有丝印或铜蚀刻（包括但不限制）的图解说明—清楚地标明试验板上的所有元器件、所有测试点以及用于正确封装的插头1的位置，这样便于进行组装、ATC和失效分析。。
4.2.2.2 试验板的菊花链设计
组装后元器件上与PWB试验板上的菊花链连接成一个完整的菊花链网。建议将菊花链迹线链设计在PWB的顶层，这样可以避免错误判断（过孔失效而误认为菊花链失效）。强烈建议在装配前对裸PWB进行加速试验以确保质量并减小在板级测试时过孔失效的可能性。
规定必须对元器件/PWB菊花链进行连续检测。但建议在每个菊花链网内设计人工多探针式焊盘以便于失效隔离。在每个菊花链网内使用多跳线定位能够对其它的失效位置进行连续检测。
4.2.2.3 试验板的文件编制要求
下面是试验板所需的文件说明：
1.PWB布局。
2.电介质材料。
3.最好提供内部印制线、板面和过孔几何尺寸。
4.外部几何尺寸。
5.镀层抛光。
6.x/y上的CTE（热膨胀系数）测量值，推荐用TMA或云纹干涉法。
7.测量的玻璃软化温度Tg。
8.试验板在恒温箱中的安放位置。
4.2.3 印制板（试验板）组装
大多数情况是利用大型回流输送带式焊炉和热风再加工工作台将SMT器件组装到电路板上。因此，最好使用这两种回流方法将菊花链结构的元器件组装到试验板上。再加工是利用再加工设备进行回流操作而不是将元器件重新使用。再加工的元器件应该是原始未加工的，与大型回流组装器件相同。
在进行大型回流或再加工操作前对菊花链结构的元器件进行吸湿可能会导致各种封装接口处的分层。多种研究还表明印制板组装参数的复杂性不但会影响产出率还会影响焊接件的可靠性。因此，附有焊接件可靠性试验结果的文件资料非常重要（包括下面列出的试验板组装的文件资料）。
粘附着或机械连接的散热片会影响焊接件的可靠性，需要在专用的测试中进行评估，不在本标准中说明。
4.2.3.1 印制板（试验板）组装要求
必须在组装前对印制板（试验板）组装定位工艺参数进行优化。优化的工艺参数包括焊料量、焊膏对准、印刷速度、刮刀压力、漏板离网和热温度曲线等等。
如果可以，应该按照“印制板组装生产前的元器件烘烤”的存储/烘烤步骤。
如果没有确定元器件抗潮级别或烘烤规格，则默认需要在125℃【257℉】下烘烤24小时。
如果可以，应该按照“再加工处理生产前的印制板烘烤”的存储/烘烤步骤。
如果没有确定PWB抗潮级别或烘烤规格，则默认需要在105℃【221℉】下烘烤24小时。
必须在组装后对所有焊接件进行X射线检测，确定焊接件的缺陷。焊点缺陷包括：桥接、开路、焊点丢失、大片空洞、焊球对位不良以及缺少角焊缝。有总缺陷的器件不应该包括在可靠性评估中。如果检测出多种总缺陷，建议重复进行制造过程优化。
必须对所有组装件进行电气连通性检测。菊花链结构的起始电阻发生开路、短路或任何异常都是不合格的。不应该在ATC中检测起始电阻发生开路、短路/异常的样品。
4.2.3.2 试验板组装的文件编制
下面列出了试验板组装所需的资料：
1.回流温度特性说明，包括预热温度、缓变率、临界峰值温度（焊料、封装表面以及印制板等）、在高于焊料液化温度时的持续时间以及冷却速率。包括回流气压、热电偶位置以及连接结构（形式）。
2.焊料组成成分以及焊膏金属比例、粒筛尺寸和助焊剂类型。
3.标定的焊膏量。
4.标定的焊接件基准距。
5.标定的焊球尺寸或角焊缝形状，最好使用对角横截/X射线分层法。
6.在每个试验板再加工现场完成的再加工次数（默认值＝1）。
4.3 加温测试方法
4.3.1 通过等温老化进行预处理
最好选择非商业用户，组装后的试验器件在大气中进行加温老化（例如在100℃[212℉]下24小时{(-0/＋5℃)，（-0/＋9℉）}）来模拟分析适合的使用周期并加速焊料晶粒生长、金属间化合物生长及氧化等可能出现的过程。在进行疲劳测试前，将经过模拟老化后的试验器件在室温下再储存一段时间，这样可以使焊接结构更加加固。
4.3.2 温度循环
注：标有*的段落是从JESD22-A104-B摘抄的。
4.3.2.1 *恒温箱
在加载最大载荷时，所使用的恒温箱必须能够提供并控制规定的温度并在工作区循环记录时间。对样品的直接导热应该最小。必须通过下列一种或两种方法对达到试样温度要求的每个恒温箱进行性能验证：
（a）使用测量仪器和最大加载进行定期校准，并对固定的测温工具热电偶进行的每一次温度测量（确保运行的可重复性）进行连续监测。
（b）将测量器件放置在最恶劣温度位置（可能是载荷的四角和中间位置），对每一次的测试进行连续监测。
4.3.2.2 *测试步骤
样品必须放置在大致没有阻碍空气流通的地方。如果需要特殊安装，必须有特定说明。然后必须对试样进行规定循环次数下规定的温度循环测试。在完成试验规定的全部循环次数时，可能会由于试验箱装载或器件卸载、人工检验中断以及电源或设备故障等原因而引起试验中断。但必须将中断次数减到最少。如果要将热电偶粘在样品上，那么必须尽量少的使用粘胶剂或胶带，以确保正确的温度测量。在连接热电偶或其它温度测量仪器时，使用的方法应该确保样品总质量达到温度极限以及驻留/保温时间的要求。
在进行焊点疲劳测试时，注意避免试验样品的瞬时温度坡度。热质量大且传热效率低的试样需要足够低的缓变率来弥补热质量。在温度缓变过程中，试样温度与恒温箱周围温度差应该在几度范围内。对于热质量大的试样，可能需要使用单区恒温箱来达到规定的缓变率。
下面是规定的或推荐的条件：
a）最好使用有空气的单区恒温箱，垂直放置印制板（试验板），最好与气流平行。
b）建议对恒温箱内不同位置的六块板进行温度测量，2块在恒温箱的中间区域，4块在四周。
c）表4－1列出了每个温度极限点的驻留时间、加热和冷却速率（缓变率）。印制板（试验板）上热电偶的平均数用于计算缓变率。应该在低温保留的最大极限与高温保温的最小极限之间测量缓变率。
4.3.3 试验检测
4.3.3.1 温度检测
表4－4列出了温度检测要求。
4.3.3.2 菊花链的电气检测
表4－4列出了对菊花链进行电气检测的要求。必须通过事件检测器/数据记录器进行连续的电气检测，事件检测器为首选参考检测方法。人工读点不适用于连续检测。
焊点断裂几乎都与电气有关——瞬时开路或高电阻连接。事件检测器的主要优点就是可以捕获这些间歇的高电阻情况——通常在增加一个可测电阻前，焊点完全断裂刚发生后出现。事件检测器最严重的缺点就是由于测试仪器、电缆或接线端子微小的电气噪声造成的错误的故障指示。数据记录器探测并记录电阻变化。规定使用数据记录器进行扫描，间隔时间不到1分钟。除了使用连续检测的方法外，还需要人工检验以便减少故障误判（由于连接电缆、接线端子、PWB试验板或测试仪器故障引起）。
在热循环间隔进行人工检测对连续检测来说不是一个可选的方法。因为不但人工检测忽略高/低温时的初始失效，而且失效持续时间的准确度也取决于人工取样频率。此外，这种方法还扰乱试验的进行，当失效发生时不能确切地找到，非常浪费时间。
4.3.3.3 失效定义
事件检测器定义的失效：第一次的中断，持续最长1微秒，菊花链电阻值增加到100Ω或更大，在距初始失效10％的循环时间内通过另外9个或更多事件证实失效。为了确定失效是由于互联造成的就需要检测大量的中断。对于非互联性失效造成的中断（例如测试仪器、软件故障），必须进行说明。
数据记录器定义的失效：在最多5个连续检测读数/扫描内最多20％的额定电阻值增加。
表4-4给出了失效定义。
表4-4 试验检测要求
|
试验参数
|
规定条件
|
|
温度（恒温箱特性）
|
恒温箱初次启动时，对恒温箱内每块板上的元器件的温度进行监测并记录。利用试样负载、试验板结构和固定仪器进行特性验证。
|
|
温度（恒温箱测试过程中）
|
连续监测至少2块试验板（恒温箱中间和四周）上的2个元器件的温度以及恒温箱的环境温度。
|
|
电气（高温和低温）
|
连续瞬时事件监测（推荐参考）
或
连续的电阻监测（扫描所有菊花链的最长间隔时间＝1分钟）。不允许人工检测。
|
|
失效定义
|
事件检测器：1000Ω，10个事件（最多），1微秒持续时间（最长），报告首次被验证为失效的时间。
和/或
数据记录器/电压表：20％额定电阻值增加（最多），5个读数/扫描值（最多）。
|
5．鉴定要求
5.1 热循环范围
表4-1给出了热循环要求。任何产品的热循环要求应该通过用户根据产品特定的运行环境确定。推荐参考：热循环条件TC1（0℃[32℉]~ 100℃[212℉]），测试时间NTC-E（6000次循环），以便使试验结果被更广泛的工业部门接受。
表4-1给出了热循环要求。
表4-1中给出了4个测试条件的温度循环范围及其允许的温度极限。除了温度极限外，测试条件TC1、TC3和TC4分别与JEDEC22-104A-A中的测试条件J、G和B相同。
*注意：选择测试条件时应注意：
1）给定测试条件下的Tmax可能超出PWB的玻璃软化温度范围（Tg-25℃[45℉]），会使PWB物理特性发生显著变化并导致在加载条件下的非线性变化；
2）给定测试条件下的Tmax可能超出某些元器件材料的玻璃软化温度，可能会导致失效机理在设计应用条件下不能被正常发现；
3）热膨胀系数差超出测试条件温度范围会导致试验板上过孔的过早失效，从而限制了被检测器件的电子读数性能。
测试条件TC3与TC4的其它缺点：
1）与试验板上高纵横比的过孔的兼容性降低。
2）在更大温度范围内，试样材料与测量材料特性的相关性降低。
3）在给定的大多数电子应用相对良性的实际使用的温度范围内推断使用寿命的精确度降低。
5.2 热循环测试时间
任何产品的热循环测试时间要求应该由用户确定，以便满足产品的特定运行环境要求。表4-1给出了热循环测试时间要求。推荐：温度循环条件TC1（0℃~ 100℃[32℉~212℉]），测试时间NTC-E（6000次循环）。通常检测出63%的失效来确定失效分布。
*注意：在推断产品使用环境中循环寿命的加速测试结果时必须注意。在温度极限点驻留/保温时间短会导致不完整的蠕变过程。因此，即使提供给加速试验的张力和应力范围可能比给运行使用中提供的大，但加速试验的循环滞后回线可能会小。试验加速度主要是较短的平均失效时间之一，不一定是较少疲劳循环周期之一。
如果在确定NTC等级前，试样发生50%（最好是63.2%）的累计失效，那么测试时间由到最后失效样品的失效循环次数决定。
5.3 试样数量
规定33个元器件进行默认的产品特性化试验（见表4-1）。其中32个被测试，1个在组装后做横切面。另外10个（最少）原始未加工的样品进行再加工装配，强烈建议将它们对可靠性的影响列为全部默认特性。
免除类型A（见表4－3），不需要另外的试样进行再加工测试。
5.4 免除试验的要求
必须满足表4－3免除栏内的条件才能免除试验。当【新】器件满足（IPC-9701全部默认保护特性）此栏中规定的免除要求时不需要测试。
6．失效分析
失效分析的主要目的是确定电气故障的位置、模式以及机理。在大多数情况下，故障是否发生在测试电缆/接线端子、试验板、焊接件或封装内部连接不是非常明显。试验板、菊花链结构芯片模以及整个连接电路图的周密设计可以减少失效隔离的设计。
6.1 失效分析方法
常见的失效分析方法有扫描电子显微镜（SEM）、X射线、扫描超声波显微镜（CSAM）、横切面（横向平行）以及染色与渗透（组装件加压染色曝光，然后拆除机械封装）。建议在失效非破坏性鉴定后，进行横切和染色与渗透评估。
在测试（NTC级循环结束后零失效）结束后，供应商必须进行失效分析（每个试验板类型最少随机选择3个器件）以确保不遗漏由于菊花链设计失误或检测硬件故障而未被检测出的失效。
6.2 数据与失效分析的文件编制要求
下面规定了文件编制的要求：
1.所有实验装置（包括恒温箱和数据采集系统）的详细说明，。
2.印制板（试验板）与恒温箱的温度与时距曲线图（恒温箱启动特征数据）。
3.数据记录器样品的电阻值与时距曲线图。
4.所有失效的疲劳循环周期的表列数据（最好为电子文档）。
5.所有失效的2－参数威伯尔图表（建议）。
6.失效分析样品、失效模式鉴定（染色与渗透、CSAM、横切、X射线或其它适合的鉴定方法）、根本原因确定（每个试验板类型最少3个试样）以及主要的失效模式。
7. 对于NTC级循环后零失效的测试，进行失效分析的文件资料（每个试验板类型最少随机抽取3个器件）。
8.单个典型的封装/组装板原点对角横切的横截面。
7.质量保证
7.1 检验职责
除非合同上另有规定外，供应商负责履行所有检验要求以确保产品质量符合本标准的规定要求。用户保留进行规范中列出的任何检验的权力以确保供应与服务符合规定要求。
7.2 质量合格检验
7.2.1 组装检验
必须对焊点的总缺陷进行检验——通过非破坏性的X射线技术对组装件进行检验（见4.2.3.1）。必须使用非破坏性检验与横断面测量的检验方法（见5.3）确定组装的总缺陷。如果总缺陷反映出非最优化的装配工艺，则必须在元器件与PWB检验后进行新组件装配以确保符合4.2.2和4.2.3规定的要求并促进装配工艺的优化。主要检验参数如下：
1.元器件
检验元器件共面性是否符合JEDEC要求。再检查推荐的元器件烘烤步骤并确保符合要求。
2.PWB
检验PWB翘曲是否符合IPC要求。目测阻焊层对位的偏差，NSD焊盘上阻焊层覆盖面，NSMD不允许有阻焊层。
3.组装
检验焊膏型号和有效期、刮刀、漏板、PWB上焊膏的稠度以及封装放置位置。要求焊膏覆盖整个焊盘。检验回流温度曲线，确保符合生产规范。
7.2.2 热循环检验
必须对热温度曲线中（通过热电偶在3个热循环间隔（开始、中间和结束）测量产生）的至少3个样品进行检验。确保它们满足第5部分规定的热循环条件要求。
7.2.3 失效分析检验
必须按照6.1中的规定进行失效分析。对于NTC级循环结束后零失效的试验，作横断面测量和染色与渗透的样品必须用于制图，确保满足零失效条件。
附录A
A.1 加速因子
还没有完整地建立起能替代实验验证的焊点可靠性评估的分析与计算模型。估算加速因子的焊点可靠性模型可以根据经验与资源由简单到复杂。因此，元器件的最终用户们越来越多地利用实验的与计算的焊点可靠性理论来估算实际的现场使用寿命。建议负责封装设计与材料选择的供应商们能够为被测设备提供机械模型（力学模型）与材料性能参数表。
需要考虑两个加速因子：AF（循环数）——与焊点的循环疲劳寿命有关，是在给定使用环境中产品寿命的试验中获得；AF（MTTF）——与焊点的失效时间有关，是在给定的使用环境中产品寿命的试验中获得。根据疲劳循环，加速因子可表示为：
AF（循环数）＝Nf（产品）/Nf（试验）（公式1）
式中：Nf（产品）是使用中产品的平均疲劳寿命，Nf（50％）。Nf（试验）是在测试中模拟产品的试验设备的平均失效寿命，Nf（50％）。根据失效时间，加速因子可表示为：
AF（MTTF）＝AF（循环数）×f（试验）/f（产品）（公式2）
式中：f（试验）为试验的循环频率，f（产品）为使用中的循环频率。
A.2 加速因子计算实例
下面是一个计算实例，用于比较主要变量产生的影响，仅供参考。由其它模型计算出的相似的加速因子（因为适用）也将包括在内。
以下给出的加速因子是基于IPC-D-279附录A-3.1中的Engelmaier-Wild模型。需要指出：试验条件TC3和TC4的温度循环范围违反了下列模型警告的限制条件，这些限制条件是根据焊料受时间、温度和应力影响的特性制定的。
在Engelmaier-Wild模型中，下面给出的疲劳韧性指数m表示在加速试验中焊点内不完整的蠕变/应力松弛过程。温度越高，蠕变率越快，循环驻留时间越长，蠕变过程越完整（tD=半周期驻留时间，以分钟为单位）。
（公式3）
下式中给出了焊点的平均循环温度Tsj：
（公式4）
表A-1中给出了4种试验等级以及典型产品温度循环下的m值。
在不同的试验条件下，m值不同，因为每个试验等级的Tsj不同；对于不同的样品温度循环，m值是相同的，因为在所有情况下Tsj＝30℃[54℉]，tD=660分钟。
表A-2中给出了4种试验等级以及4种典型温度循环（表A-1）下有固定设计参数的给定元器件的平均疲劳寿命Nf（50％），数据基于IPC-D-279附录A中焊接件的疲劳模型。还给出了AF(N)以及与平均失效时间有关的加速因子。
应该注意，Nf和AF来自同一PCB上同一元器件，寿命值的不同完全是因为试验与产品使用条件的不同。

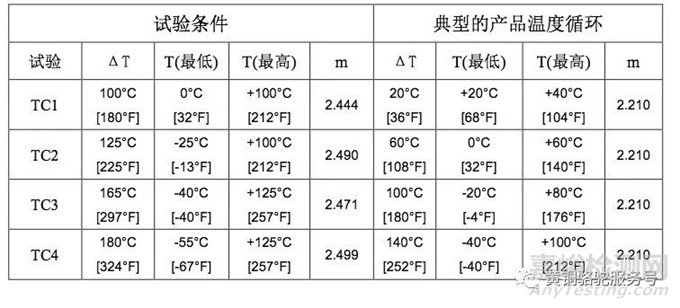

表A-1 4种试验条件和4种典型的产品使用条件下的指数m值
表A-2 给定元器件组装件在4种试验条件和4种典型的产品使用条件下的平均疲劳寿命及其对应的加速因子
|
试验条件 |
典型的产品温度循环 |
|
试验 |
ΔT |
Nf(505) |
ΔT |
Nf(505) |
AF(N) |
AF(MTTF) |
|
Nf(1%) |
Nf(1%) |
|
TC1 |
100°C |
17100 |
20°C |
221000 |
12.9 |
310.2 |
|
[180°F] |
5910 |
[36°F] |
76700 |
|
TC2 |
125°C |
11900 |
60°C |
19500 |
1.63 |
39.2 |
|
[225°F] |
4140 |
[108°F] |
6770 |
|
TC3 |
165°C |
5570 |
100°C |
6300 |
1.13 |
27.2 |
|
[297°F] |
1930 |
[180°F] |
2190 |
|
TC4 |
180°C |
4980 |
140°C |
3000 |
0.6 |
14.4 |
|
[324°F] |
1730 |
[252°F] |
1040 |
附录B
无铅焊点热循环要求准则
B.1 目的
下列准则为IPC-9701中有关测试无铅焊点的相关章节内容提供补充建议。这里给出的对热温度曲线修改的建议是基于对当前工业了解与本标准的试验结果。有关各种热循环曲线对与共晶（易熔的）锡铅焊料比较的加速试验结果产生影响的数据正在继续收集中。
目前，在确定无铅焊点的加速因子和加速模型时，数据及理解力都很有限[B1-B14]。在将来，利用试验方法的结果与每种无铅焊料不同的加速试验因子可以估算出产品可靠性。
B.2 无铅焊料合金适用的文献资料
IPC/JEDEC-J-STD-020——非气密性固态表面贴装器件的湿度/回流灵敏性分类
B.3 无铅焊点准则
在使用无铅焊接工艺时，下面章节内容为现有的IPC-9701要求提供补充建议。
B.3.1 对2.2联合工业标准的补充建议
最新的IPC/JEDEC J-STD-020规范应该用于SAC（Sn-Ag-Cu）系统。应该将此规范与元器件制造商对于湿度与焊接回流前烘烤的建议一起考虑，以确保试验器件在生产加工过程中不被损坏。
B.3.2 对3.3.3焊点蠕变－疲劳模型的补充建议
在此附录出版时还没有与附录A相似的无铅焊料蠕变－疲劳综合模型；目前有许多适用于SAC合金的模型，但没有适用于锡－铋（Sn-Bi）焊料合金的模型。参考文献[B1-B10]中给出了这些热循环可靠性模型的实例。模型开发者与最终用户正在对大多数的这些模型进行进一步的验证。
模型可以分为分析模型[B4,B6,B7]、基于一维应变能量的模型[B2]或基于有限元应变能量的模型[B1,B3,B5,B8,B9,B10]。因为模型与通常不相关的失效数据组（包括不同类型的封装、印制板组装件、温度条件以及失效标准）通过实验验证相关联，所以最终用户应该根据特殊设计与适宜的使用条件来确定最适合的模型。一旦模型被完全验证后，就会被收录在此附录的更新版本中。
B.3.3 对表4－1加速热循环曲线的补充建议
对于锡－银－铜（SAC）合金焊料，温度曲线除了驻留时间外与表4－1的内容相同。根据可靠性方法和用户需求，可以进行下列两种条件的高/低温极限点驻留：
a）条件D10（10分钟驻留时间）
这种条件要求在高/低温极限点的驻留时间为10分钟。这种可能是最有效的加速热循环曲线，因为它可以在每个时间单位内（就整个循环周期而言）或每个驻留时间单位内产生最大应变能。在这种条件下产生的失效循环数据一般只能用于进行单独的无铅焊点的寿命评估，不能进行无铅焊点与锡铅焊点之间的寿命比较。只有当通过验证过的模型推断出累积损伤时，试验结果才可以被用于确定无铅焊点与锡铅焊点在产品使用条件下的相对性能。
b）条件D30+（30分钟或更长的驻留时间）
这种条件要求在高/低温极限温度的驻留时间为30分钟和更长时间（60分钟），以便通过实验产生与有铅焊点相似的蠕变损伤。将模型与不同驻留时间的实验数据相结合，可以更好地进行比较。
对于铋－锡（Bi-Sn）焊点合金（例如57％铋－42％锡－1％银），除非使用镀锡－铅焊料的元器件，否则要求0～100℃的温度循环，。在这种情况下，建议使用－25～＋75℃的温度循环周期。对于这种类型的无铅焊点，不应该考虑这种循环曲线以外的其他循环曲线。
B.3.4 对4.2.2.1中第九项PWB/PCB表面处理的补充建议
OSP或化学浸银表面处理为无铅材料，应该用于无铅焊点的测试。锡铅HASL处理的PWB不允许进行无铅元器件和无铅焊点的测试。进行其它表面处理的只能用于制造商内部的数据比较。
B.3.5 对5.4免除试验要求的补充建议
注意为表4－3另外增加了2条要求：
（1）当元器件终端镀层或焊球合金发生变化时，要求进行焊点热循环试验：
|
内容说明
|
免除类
|
免除类型A
|
|
焊球合金，终端镀层
|
[新]=[PQ 9701]
|
[新]=[PQ 9701]
|
（2）当用于2级组装的焊膏合金发生变化时，要求进行焊点热循环试验：
|
内容说明
|
免除类
|
免除类型A
|
|
焊膏材料
|
[新]=[PQ 9701]
|
[新]=[PQ 9701]
|
B.4 适用于无铅焊料合金的资料更新
B.4.1 无铅焊料的其它规范修订版
此类规范是指与试验器件的制造生产有关的其它一些标准——从元器件与层压制件到2级组装和再加工工艺。由于新型无铅合金所要求的生产条件的改变，其中的一些标准目前也被业内进行修改。要求在修改的内容中说明锡－银－铜或其它合金所需要的更高的2级制造工艺温度以及对所有材料产生的影响。如果有适用的文件，应该使用适用于无铅合金焊料的修订后的文件资料，应该提供完整的制造过程的文件资料，例如IPC-S-816——SMT工艺指南与检验单、IPC-7711/21——再加工与维修指南等等。
B.4.2 焊点失效机理
在3.6.2中介绍的失效机理可能与无铅合金的不同。在高/低极限温度时焊点失效机理可能有改变，如果确是这样，需要进行验证。
另外，在3.9中提供的背景资料适用于共晶（易熔的）锡铅焊料合金，在第一段中特别提到。
