RC电路是一种用来滤除特定频率的噪声或干扰信号的电路。
它由一个电阻(R)和一个电容(C)组成。
为什么添加RC电路可以有效抑制振铃现象
RC电路的作用是根据电容的频率特性滤除高频或低频信号。当信号频率高于或低于RC时间常数(τ= R×C)时，电路对这些频率的信号有较高的阻抗，从而使信号的振幅减小。这样，只有接近时间常数的频率信号能够通过电路，其他频率的信号会被滤除或衰减。
RC吸收电路常用于消除电源线上的高频噪声、音频线上的低频噪声以及在通信和音频系统中的滤波应用。它可以有效地滤除不需要的信号，提高系统的信噪比和性能。
此外，RC吸收电路还可以用于变压器保护。当变压器发生短路故障时，RC吸收电路可以通过将电能转化成热量来吸收短路电流，从而保护变压器免受损坏。
总之，RC电路的作用是通过对特定频率的信号提供阻抗，从而滤除不需要的信号或保护其他电路免受损坏。
如何添加RC电路才能抑制振铃现象？

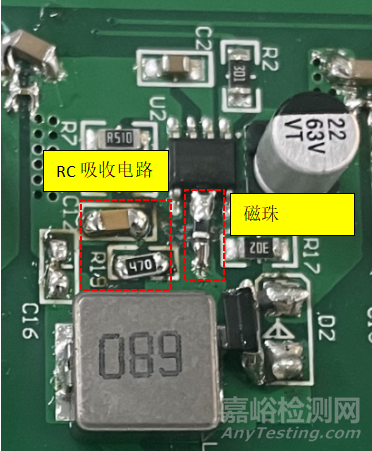

RC电路应当放置在紧靠开关节点和功率地。通过在芯片的7脚追加RC吸收电路，同时串连磁珠可以有效抑制振铃，减小高频干扰。

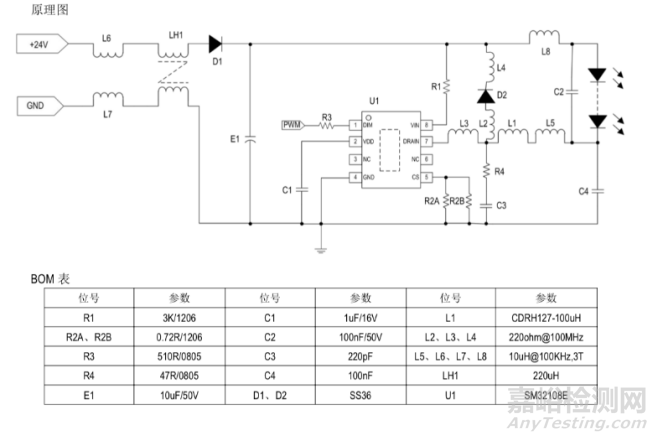

（产品电路图）
查询芯片规格书，选取正确的RC值
