聊聊晶振的等效电路模型

嘉峪检测网        2024-07-11 10:19

晶振的等效模型



从上一节内容知道,晶振工作时,内部是真的在“振动”的,是机械振动,振动的同时两端会输出对应频率的振动电压,这个电压非常的精确并且稳定,所以我们经常用作时钟信号。

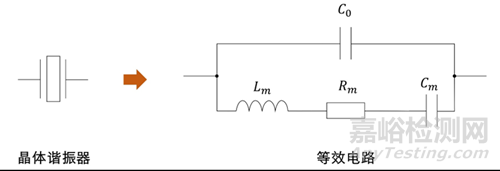

与此同时,我们发现晶振在谐振时跟下面的这个电路非常的相似,因此,把下面的电路模型看成是晶振的等效模型。



    那么其中Lm,Rm,Cm分别又是什么意思呢?



    Cm:动态电容,反映了振动体的弹性,随频率会变化



    Lm:动态电感,反映了振动体的质量,随频率会变化



    Rm:动态电阻,反映了振动体的损耗,随频率会变化



    C0:静电容,两个电极间形成的电容



上面的解释是我在一些资料里面看到的,对于Rm等效为损耗这个好理解,电感,电容,电阻三大器件,只有电阻能消耗能量,Rm等效为损耗没毛病。



但是电容Cm等效为振动体的弹性,电感Lm等效为振动体的质量,这个有点不好理解。这里呢,我又去查了一查,还真有点发现。



从上一节知道,晶体谐振器工作的时候就是机械振动,机械振动的方程是二阶微分方程。我们天天搞电路,应该知道,LC阻尼振荡也是一个二阶微分方程。既然这样,好像确实可以把它们从某种程度上面对应起来。

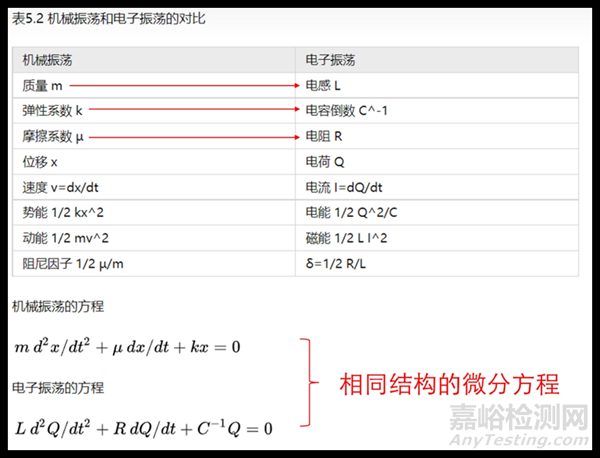

    从微分方程可以看到,机械振动最关键的三个量——质量m,弹性系数K,摩擦系数u。正好对应LC振荡的三个量——电感L,电容1/C,电阻R。其实不仅仅这3个量,其它很多物理量也可以对应起来,具体详见表格。

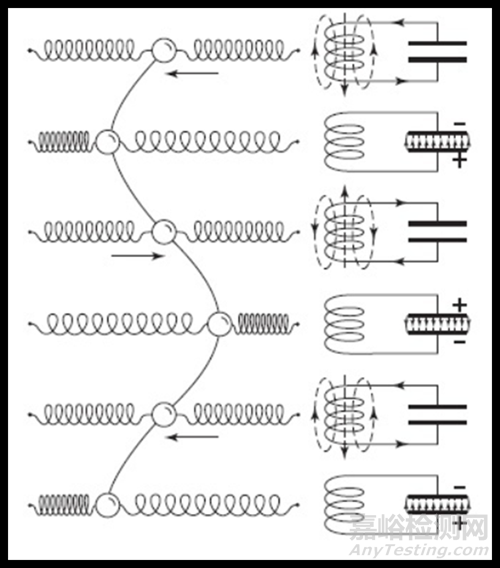

下面还有一张图更形象:弹簧振子的振荡和LC谐振电路的工作情况。





    好了,现在我们应该对晶振等效电路有一个更深刻的认识。不过还有一个参数C0值得说一下,因为这个电容在晶振手册中一般会标注,我们还是将这个电容同晶振本身的构造联系到一起吧,这样理解更加透彻。



比如下面就是某手册的静电容(shunt Capacitance)

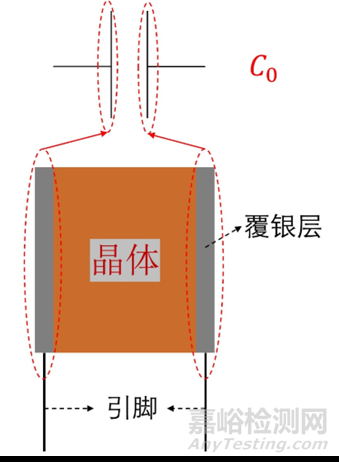

    C0这个电容其实我们脑子里面过一下电容的定义就知道了。两个相互靠近的导体,中间夹一层不导电的绝缘介质,这就构成了电容器。



再结合晶体的构造,两个覆银层不就是电容的两个极板么,中间的晶体也是绝缘体,而且一般也是薄片,天生就构成了一个电容。



    以上就是我理解的晶振的等效电路模型的来源,或者说是晶体在我脑子里面是这么存在的,如果有什么不对的,兄弟们可以留言指出来。
