“UL黄卡”解读以及在小家电产品中的应用

嘉峪检测网        2024-07-24 19:09

UL 黄卡”解读



什么是“UL 黄卡”?



“UL 黄卡”(Yellow Card)是产品参数数据卡,列出适用标准测试的聚合物材料的基本安全性和性能等相关信息。因为卡片颜色是黄色,所以被通俗地称为“黄卡”。我们通常说某个材料有UL黄卡,指的就是这个材料获得了UL认证。



“UL 黄卡”包含的特性信息



UL黄卡包含以下10个重要指标特性。

物理特性

颜色(Color):颜色NC为天然色,本色(无着色的颜色)ALL为全部颜色;

厚度(Min. Thick):试片最小厚度, 单位mm;

阻燃等级:从低到高依次为HB<V-2<V-1<V-0,V-1<5VB<5VA;

相对温度指数(RTI):是指材料长时间暴露于高温下时保持特定性能(电气、冲击、抗张强度等)的能力的指示。它是材料耐热性的量度。对于每种材料,可以建立一些相对热指数,每个指数与材料的特定性能和特定厚度有关;

热丝引燃(HWI):是指灼热丝测试与热丝引燃测试,级别数字越大该材料越易燃烧,因此其阻燃性能级别0>1>2>3>4;

耐候性能(f1,f2):材料牌号后面加后缀(f1)(f2),是基于UL 746C中该材料适合于户外使用并遵守紫外线暴露、水暴露和浸没的要求。其中(f1)表示适合“紫外线暴露试验”和“水暴露试验和浸渍试验”,而(f2)则表示只是适合其中一种试验。





电气特性

高电弧燃烧指数(HAI):级别数字越小,材料越难燃烧(如 1级为1-2分钟,4级为7-15秒钟);

高电压电弧起痕指数(HVTR):是指该材料单位时间的电弧径迹行进距离,数字等级越小则速度越慢;

耐电弧阻抗(D495):由ASTM设立的一种耐电弧性规格;

相比耐漏电起痕指数(CTI):这是材料绝缘性能的一项非常重要的参数,抗电弧径迹性的一种指标。每个耐电压值均分为0~5级,数字越小抗电弧径迹性越高。



“UL黄卡”在终端产品标准中的应用和注意事项



终端产品上使用UL认证的塑料材料时,哪个部件需要用什么阻燃等级的材料?HWI,HAI应该用多少?UL黄卡在终端产品标准中的应用和注意事项如下:



例如在UL 1017-真空吸尘器、鼓风机吸尘器和家用地板清洗机的安全标准中,对于外壳的要求有:



a. 驻立式器具或固定安装器具的外壳需要5VA级别;



b. 便携式,有人照看,间歇性工作的家用器具的外壳至少要HB级别;



除a,b之外的其他器具,器具外壳至少V2级别。

另外,用于直接支撑带电部件,与带电部件接触,或在带电部件周围0.8mm范围内的塑料材料,需要满足以下3点要求:



体积电阻率至少50×106Ω-cm(如不满足,可做终端产品的泄露电流测试来覆盖此要求);



CTI至少100V(PLC 4);

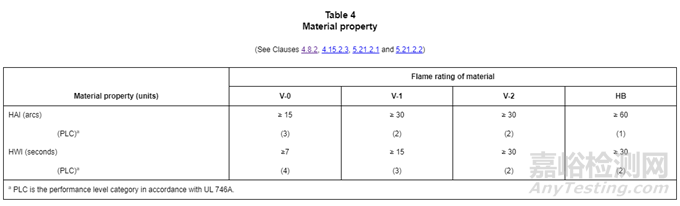

使用材料的阻燃等级应有相应的HAI和HWI,见table 4。



比如:使用V-0阻燃的材料,HAI至少要PLC 3, HWI至少要PLC 4,如下图所示。



当使用材料性能达不到上述要求时,按照终端产品的规定,有一些可选的变通方法。

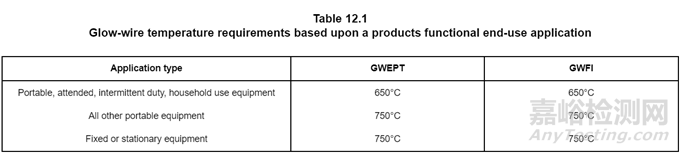

如果HWI值不满足UL 1017, table 4的要求,便携式,有人照看,间歇性工作的家用器具可以通过650℃的GWEPT或GWFI测试来替代HWI值。其他类型器具也按照table 12.1来做对应灼热丝测试。

根据UL 746C,如果材料用于终端产品时,黄卡上没有阻燃等级HB,V-0,V-1,V-2,5VA参数,可以用550℃的灼热丝测试来替代阻燃等级HB,用12 mm or 20 mm end-product flame tests来代替V-0,V-1,V-2级,用127 mm end-product flame tests来代替5VA级。
