案例问题

某企业品管部门发现某产品模印的保护接地符号与GB/T 5465.2-2023标准中5019规定的符号相比有点“走形”，如图1所示，要求设计部门整改。

图1 某产品出现走形的保护接地符号    （图源：实拍）

图2 GB/T 5465.2-2023标准中5019接地符号

设计部门为了修改模具，问有没有标准具体规定接地符号的尺寸。例如圆圈直径10mm时，三条横线长度是多少？定位尺寸是多少？

案例分析

对于符号在实际生产过程中会根据实际位置进行相对应放大或缩小调整的情况，GB/T 23371.1-2013《电气设备用图形符号基本规则第1部分：注册用图形符号的生成》标准8.3条款注释中提到“实际应用时，可通过调整比例，放大或缩小图形符号的尺寸。”。

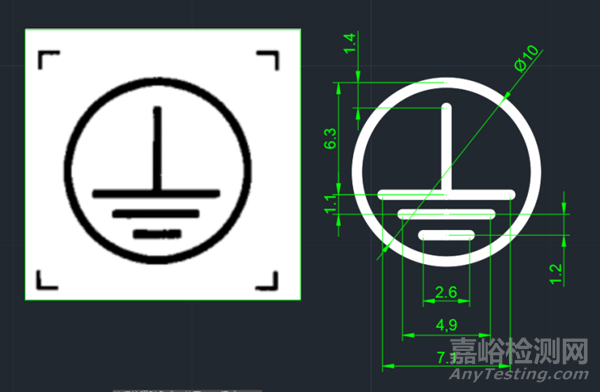

可以将标准的接地符号复制到画图软件，锁定纵横比例后再按比例进行放大缩小，使得圆圈外径为10mm，再用软件“测得”各线段的定位尺寸、长宽尺寸，笔者完成的尺寸标注情况如图3所示。

说明：圆圈外径10mm

图3 保护接地符号图例

标准条款

GB/T 5465.2-2023 《电气设备用图形符号第2部分:图形符号》

5019

保护接地

Protective earth;protective ground

标识在发生故障时防止电击的与外保护导体相连接的端子，或与保护接地电极相连接的端子。

GB/T 23371.1-2013  《电气设备用图形符号基本规则第1部分:注册用图形符号的生成》

8.2基本图型的应用

原形符号宜按下述原则放入基本图型：

a)由单一几何形状组成的原形符号，如圆、正方形或矩形，宜使用图3中基本图型的相应几何形状。

b)对于其他的原形符号，宜注意确保其具有相同的视觉效果和一致性，并与GB/T5465.2和ISO 7000中的相关符号一致。

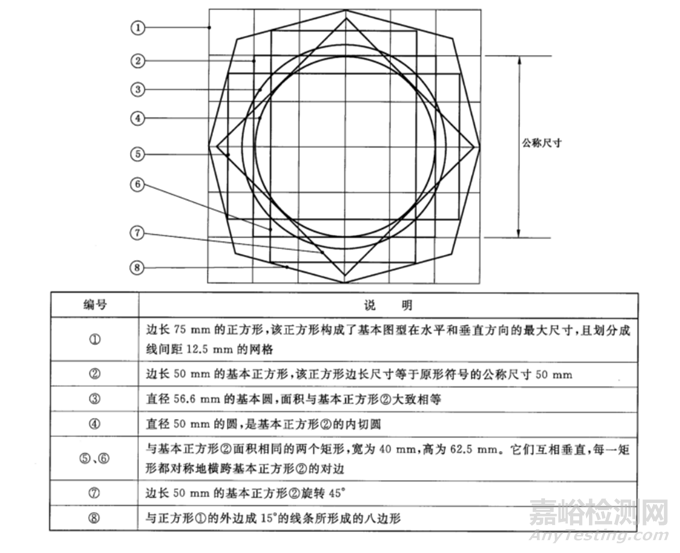

c)基本图型中的关键元素是边长为公称尺寸50mm的基本正方形②。基本圆③与矩形⑤和矩形⑥具有近似的面积。因此，为了获得与边长50mm的基本正方形②相同的视觉效果，没有外展部分的圆宜绘制在基本圆③上，而矩形宜绘制在长方形⑤和⑥上。带有外展图形符号元素的圆宜绘制在圆④上。

d)在符合上述原则的基础上宜将原形符号设计得尽可能大，但不宜超出八边形⑧线宽的一半以上。特殊情况下，当有必要将符号元素组合时，原形符号可以扩展到八边形⑧外，但不应超出边长75 mm 的正方形①。

e)原形符号的线条宜尽量集中在基本图型的线上，但线条的外边界不应超出边长75mm的正方形①，如图6所示。

图6 线条不允许超出基本图型的示例

8.3 原形符号的规格

原形符号是含有角标的图形符号图样,如图8所示。角标与图3中边长75mm的正方形①的拐角一致：这些角标用于帮助精确定位及确定原形符号的比例。

每个角标均由长度6mm的垂直线和水平线组成，在基本图型中勾画出其拐角。

图3 基本图形

GB/T5465.2-2008(5014):喇叭

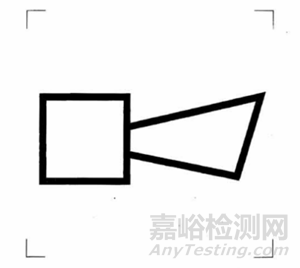

图8原形符号示例

注：实际应用时,可通过调整比例，放大或缩小图形符号的尺寸，参见GB/T 23371.3。
