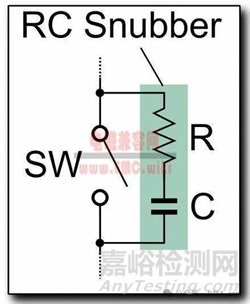

在EMC整改过程中，RC snubber电路（也称为RC吸收电路）常用于抑制开关器件的电压尖峰和高频振荡，进而改善电路的电磁兼容性。其核心原理是通过电阻和电容的组合，在开关器件两端形成一个能量吸收回路，缓冲因开关动作引起的电压尖峰，从而减少对外界的电磁干扰。

RC Snubber 吸收电路的功能

1、抑制电压尖峰：在开关设备（如MOSFET、IGBT等）的开关过程中，由于寄生电感的存在，可能会产生电压尖峰。RC吸收电路能有效吸收这些尖峰，防止它们对电路其他部分产生干扰。

2、消除高频振荡：RC电路中的电容能吸收高频分量，而电阻则提供了阻尼效果，能减弱由寄生电感和电容产生的振荡。

在EMC（电磁兼容性）整改中，RC snubber吸收电路是一种常用的技术手段，用于抑制电磁干扰（EMI）和改善电磁兼容性。RC snubber电路通过电阻（R）和电容（C）的串联或并联组合，对电路中的高频噪声或干扰信号进行衰减和抑制，从而保护敏感设备免受电磁干扰的影响。以下是对RC snubber吸收电路在EMC整改中的详细阐述：

一、RC snubber吸收电路的基本原理

RC snubber电路利用电阻和电容的阻抗特性，在特定频率下形成低阻抗路径，从而旁路或衰减高频噪声信号。在高频时，电容的阻抗较小，而电阻的阻抗保持不变，因此高频噪声信号主要通过电容旁路，达到抑制干扰的目的。

二、RC snubber吸收电路的应用场景

1、开关电源：

在开关电源中，由于开关管的高速切换会产生高频噪声，这些噪声可能通过电源线或地线传播到其他电路，造成电磁干扰。通过在开关管两端并联RC snubber电路，可以有效抑制这些高频噪声。

2、继电器控制电路：

当继电器控制感性负载时，在触点断开的瞬间会产生反向电动势，形成电磁干扰。通过在继电器触点两端并联RC snubber电路，可以吸收这部分能量，减少电磁干扰。

3、高速数字电路：

在高速数字电路中，信号的快速变化会产生辐射和传导干扰。通过在关键信号线上串联或并联RC snubber电路，可以降低信号的上升沿和下降沿速率，减少电磁辐射和传导干扰。

三、RC snubber吸收电路的设计要点

1、选择合适的电阻和电容值：

电阻和电容的选择应根据具体的干扰频率和抑制要求来确定。一般来说，电容的容值越大，对高频噪声的抑制效果越好，但也会增加电路的损耗和响应时间。电阻的阻值则应根据电路的工作电流和电压来确定，以保证RC snubber电路的稳定性和可靠性。

2、考虑电路的布局和布线：

RC snubber电路的布局和布线应尽量靠近干扰源，以缩短干扰信号的传播路径。同时，应避免将RC snubber电路布置在敏感器件附近，以免引入新的干扰源。

注意电路的接地和屏蔽：良好的接地和屏蔽是提高EMC性能的重要手段。在设计RC snubber电路时，应确保电路的接地良好，并采用适当的屏蔽措施来减少电磁辐射和传导干扰。

四、RC 吸收电路的设计考虑

1、电容C的选择：

频率响应：电容的值应与电路中出现的高频成分相匹配。较大的电容值可以更好地吸收低频成分，而较小的电容值更适合高频噪声的吸收。

典型取值：一般选择范围在10nF到100nF之间，具体取值根据实际电路的频率特性进行调整。

2、电阻R的选择：

阻尼作用：电阻在RC电路中提供阻尼，防止电路中的寄生振荡。如果电阻值过小，可能会导致振荡未被有效抑制，过大则可能使电路功耗增加。

典型取值：通常选择几欧姆到几百欧姆，具体数值需要与电容值共同确定，以达到理想的阻尼效果。

3、功率消耗与电阻耐压：

功率考虑：由于RC电路会持续吸收能量，因此电阻需要具备足够的功率承载能力。可以通过实际测量吸收电路的功耗来决定电阻的功率等级。

耐压选择：电容器的耐压值需要大于或等于电路中的最大工作电压，以确保可靠性。

4、实际应用中的调试

测试与调整：在实际应用中，通常需要在初步计算的基础上进行实验测试，通过示波器等测试仪器观测电压波形，调整RC电路的参数，以达到最佳效果。

布局与布线：RC吸收电路应尽可能靠近开关器件布置，减少PCB走线带来的寄生电感影响。

五、RC snubber吸收电路的优缺点

优点：

结构简单，易于实现；

对高频噪声的抑制效果好；

适用于多种电路和设备的EMC整改。

缺点：

可能增加电路的损耗和响应时间；

在某些情况下可能引入新的干扰源；

需要根据具体电路和干扰频率进行精确设计。

综上所述，RC snubber吸收电路在EMC整改中发挥着重要作用。通过合理选择电阻和电容值、优化电路布局和布线以及注意接地和屏蔽等措施，可以充分发挥RC snubber电路的优势，提高电路的电磁兼容性。
