CS106试验是什么试验，代表了什么实际的电磁环境？

CS106试验是针对设备电源线的敏感性试验。

试验的方法是在设备的电源线上，以5 - 10Hz的重复频率，施加图1所示的脉冲电压，正负极性的脉冲分别进行试验，观察设备是否会出现敏感现象。

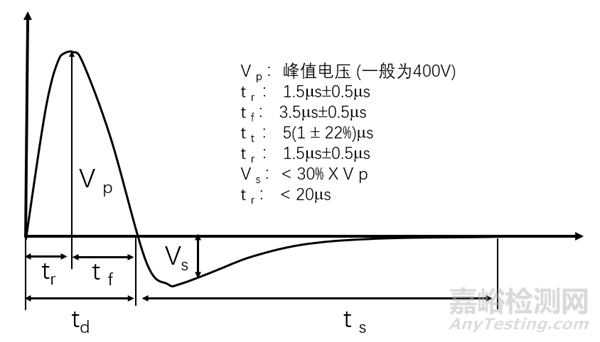

图1 CS106试验的干扰波形

CS106试验代表了电感性负荷投切时，接触器等开关器件在电源线上产生的浪涌电压。

这种浪涌在舰船的配电系统上很常见。设备中如果包含通过单个脉冲触发动作的电路，就可能出现故障。

在海军平台的115V和400V系统交流配电系统上，对瞬态电压进行测量的结果表明，大部分瞬态电压峰值在50-500V之间，宽度主要分布在1-10ms之间。

所以，CS106采用了图1所示的试验波形，它的幅度为400V，持续时间为5ms。应用中发现，浪涌相关的干扰问题中（包括寿命缩短、性能降低、早期失效）与CS106的敏感性之间有很强的相关性。

CS106的试验方法与CS101试验很相像。

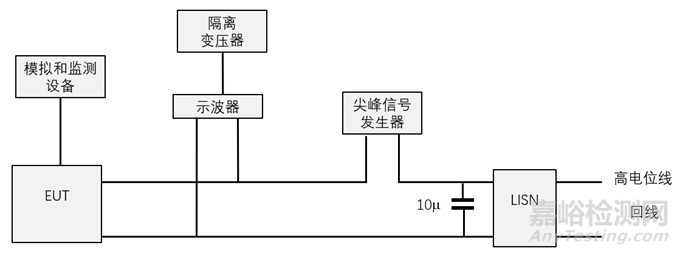

图2  CS106试验的方法

直接在电源线上以差模的形式注入干扰，只不过这里施加干扰的设备是尖峰信号发生器，而不同于CS101中使用（信号发生器+功率放大器+耦合变压器）。这里示波器同样需要使用隔离变压器供电，防止电源线对地短路。

从图2可知，尖峰信号发生器输出的电压分布在电源阻抗与受试设备输入线阻抗上。为了避免电源阻抗上产生过大的电压降，这里使用了一个10m的电容，形成一个较低的阻抗。

与CS101试验方法类似，有两种方法确定施加到电源线上的脉冲电压幅度：

1、一种方法是在图2所示的示波器上监测电压幅度，从小到大调整尖峰信号发生器的输出幅度，直到达到预定的幅度。

2、另一种方法是，在尖峰信号发生器的输出端连接一个5W电阻，监测这个电阻上的电压。

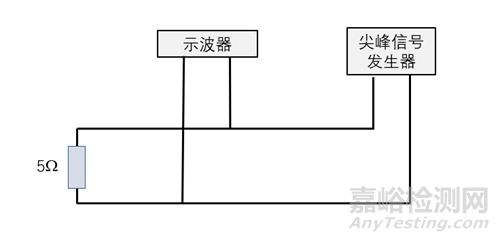

图3  确定CS106干扰幅度的方法

如图3所示，从小到大调整尖峰信号发生器的输出幅度，直到电阻上的电压达到预定的幅度，记录下这时尖峰信号发生器输出的电压数值。

然后，在做CS106试验时，从小到大调整尖峰信号发生器的输出幅度，直到达到所记录的输出幅度值。

实际的试验中，以上述两种方法中干扰较弱的为准。也就是在试验时，从小到大调整尖峰发生器的输出，同时用以上述两种方法监测电压幅度，其中一个幅度达到时，设备正常工作，就是通过试验。
