磁环颜色和材质有没关系呢?磁导率高的磁环在使用过程中要注意些什么?

大部分磁环都要涂装，一般锰锌环涂绿色，铁粉芯环用两色来区分材质，常用有-2(红/透明)、-8(黄/红)、-18(绿/红)、-26(黄/白)及-52(绿/蓝)，铁硅铝一般全黑等等。

锰锌系列的磁环涂装的颜色和材质没有太大联系，但是金属合金或者铁粉芯的使用不同的颜色区分材质的。高导磁环使用的时候，要注意选择合适的线径、绕线不能破坏涂层，绕线不能太紧;另外还要选用适当的使用温度和使用频率。

磁心烧结后的颜色与之后喷涂的涂料颜色没有必然关系。只是有些约定俗成的对应关系。比如绿色-高导;双色-铁粉芯;黑色+印字-铁硅铝等等。

磁环的颜色，是习惯性的，客户如没有特别要求，厂是按厂家的标准及要求完成匹配颜色。磁导率高的产品，磁导率越高，所受的温度有可能就越低，但电感量是越高，圈数可越少，线径也可选用更大号。

特针对磁环波形的疑问这一问题，通过本文来示例怎样识别磁环的波形。

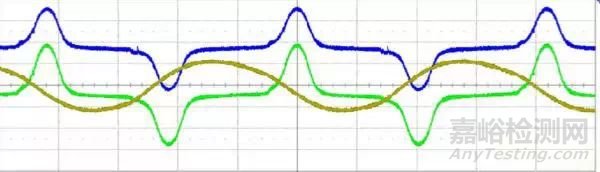

黄色的是初级电流的波形，其他两个是次级电压波形

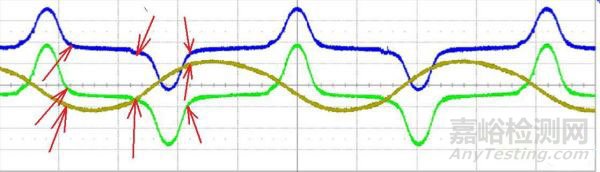

箭头所指之处就是饱和点，大家可以看到，在到达饱和以后，次级的电压几乎降到零了，这就是饱和以后，变压器就失去耦合的作用了，等于是一组空线圈了!电流在增加，可是感应电压却几乎降到0!

从左向右数的第一组箭头所指之处是进入饱和点，大家可以看到黄色的电流向反方向逐渐增大，进入保护点后，蓝色的和绿色的次级线圈的电压波形几乎是0了，说明变压器已经没有耦合了，已经进入了饱和区了，次级没有电压，意味着三极管没有驱动信号，试问大家，这时两个三极管处于什么状态?

结合波形，做如下假设：1.假设蓝色波形是上管线圈，流向是流出基极;2.假设绿色波形是下管线圈，流向是流向基极;3.电流向是流向灯管

第一个拐点：上管开始进入导通，下管开始退出导通。初级线圈电流逐步增大，导入阴极电流趋向反向最大

第二个拐点：上管彻底进入导通，下管彻底进入截止。初级线圈电流开始正向增大，导入阴极电流已经经过反向最大值，开始向正向最大过渡

第三个拐点：上管开始退出导通，下管开始进入导通。初级线圈电流逐步增大，导入阴极电流趋向正向最大。

次圈电流波形中的平滑段是两管子交替导通的死区时间。实际情况下，两个次圈的电流在电流流向定义相同时，波形应该是互为反相的。
