1、测试背景

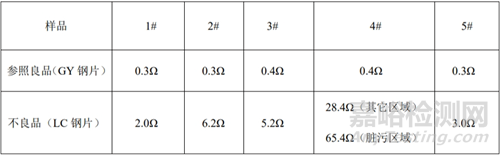

客户反馈其生产的镀镍钢片（LC）和FPC软板贴合过回流焊后，钢片接地电阻增大，炉前电阻均值0.06Ω，炉后电阻均值2.88Ω，超5Ω的不良率约为11%。







2、失效现象验证



接地电阻测试：

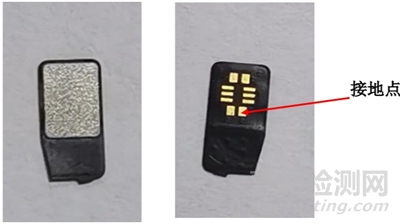

用万用表测试，一端表笔接触钢片，另一端表笔接触接地触点。





3、实验方案



3.1表面污染物分析：



1、Py-GCMS分析钢片表面是否有有机污染



2、EDS分析钢片表面是否有异常元素



3.2钢片镀镍氧化镍层是否偏厚：



1、FIB测试氧化镍层厚度



2、EDS分析确认氧含量



3、模拟回流焊，测试氧化对钢片阻值影响



3.3不良品与良品所用钢片之特性对比：



1、表面粗糙度测试



2、钢片镀镍层厚度测试



3.4导电胶与钢片和软板之间是否有气泡、间隙：



切片测试，确认层间是否有间隙或气泡



4、钢片表面污染物分析



4.1Py-GCMS测试：



未在送测钢卷表面发现有机污染物。

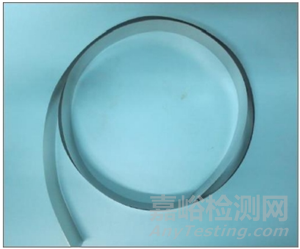

送测的镀镍钢卷



检测数据：

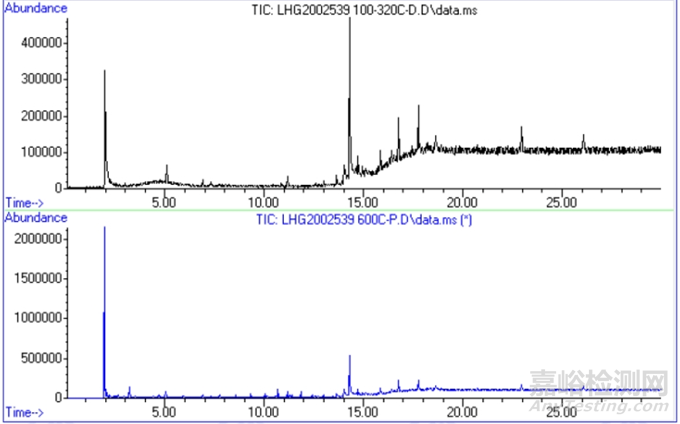

将高温裂解碎片分子进行气相色谱质谱分析，从而推断原样品的成分组成及结构信息等，结果显示未在送测钢卷表面发现有机污染物。



4.2表面成分分析（SEM+EDS）：





良品：





不良品：

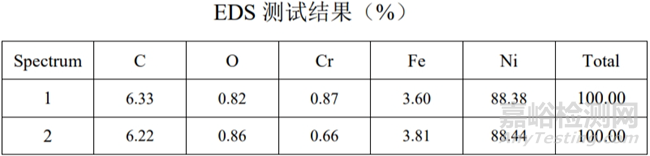

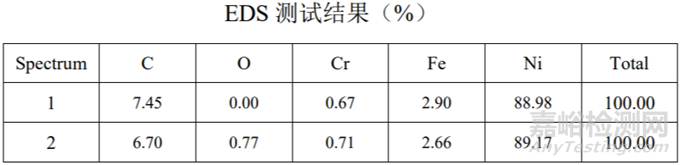

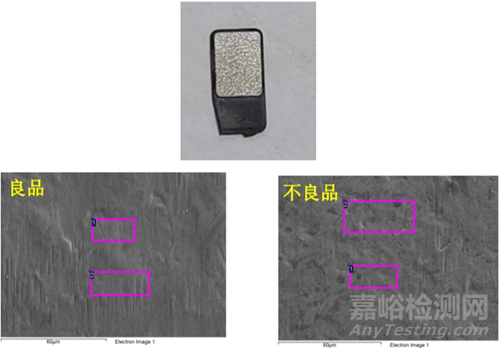

通过EDS分析，良品及不良品钢片表面成分无明显差异，未在钢片表面发现异常元素，氧含量低。



5、镀镍钢片氧化镍层分析



5.1FIB测试：





FIB测试发现钢片氧化镍层极薄，放大到五万倍也难以发现（推测氧化层只有几纳米），之前钢片表面成分分析也表明，镀镍钢片只有不到百分之一的氧，含量低。



5.2钢片模拟回流焊验证：



据客户提供的信息，将钢片进行模拟回流焊验证，测试前后电阻值。

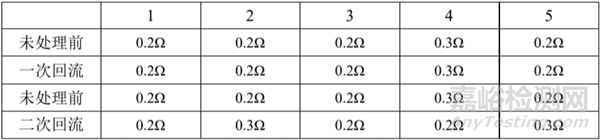

模拟回流焊前后，钢片阻值无明显变化，说明压合及过SMT造成的镍层氧化对钢片阻值无明显影响。



6、良品不良品钢片特性分析



6.1表面粗糙度测试：

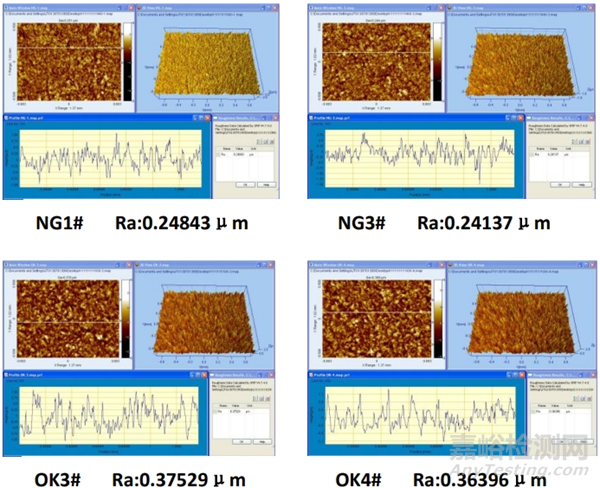

表面粗糙度，指加工表面具有的较小间距和微小峰谷不平度。粗糙度大，有利于导电胶和钢片粘结。通过对比，发现良品的钢片表面粗糙度大于不良品。



6.2镀镍层厚度测试：



用SEM测量钢片镀镍层厚度，不良品镍层厚度在1.3微米左右，良品镀镍层厚度在2.2微米左右，良品镀镍层厚度比不良品镀镍层厚将近1微米左右，同之前FIB测试结果相近。



通过对钢片表面进行成分分析，发现不锈钢里的Ni、Cr有向镀镍层扩散的趋势。良品镍层较厚，扩散相对慢一些。通过模拟回流焊实验，未发现这种元素扩散对阻值有影响。



7、导电胶与钢片及软板之间的气泡、间隙分析



7.1切片测试：

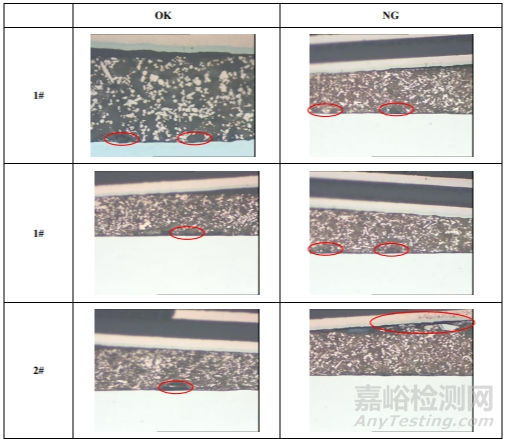

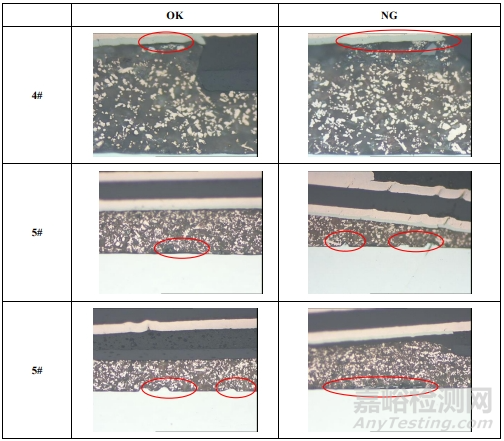

通过切片测试，不良品，导电胶和钢片、导电胶和软板间发现长条间隙（长度在十微米到八十微米之间）；良品间隙相对短。间隙变长，会减小接触面积，增大阻值。



7.2压合条件：



1、导电胶和钢片：120℃、滚压、速度0.4±0.1m/min



2、导电胶和软板：



贴合吸头150℃、压合180℃、300s；



固化条件：160℃、3h



从客户提供的热压条件及固化条件来看，导电胶里可能使用了环氧树脂组分。在固化时会出现收缩，产生内应力。当内应力大于导电胶和粘结物质的结合力时，易于产生间隙。



8、结论与建议



结论：



1. 对不良品原材料钢卷进行GCMS测试，未在表面发现有机污染。通过对比不良品和良品钢片表面成分，未发现异常元素。



2. FIB测试未在不良品钢片表面发现明显氧化膜，表面成份分析氧含量也很低，钢片模拟回流焊前后的阻值差别不大，基本可排除镀镍层氧化膜过厚对阻值的影响。



3.良品的钢片表面粗糙度大于不良品。粗糙度大，有利于导电胶和钢片粘结。



4.对不良品进行切片，导电胶和钢片、导电胶和软板间发现长条间隙（长度在十微米到八十微米之间）。长间隙的存在，会减小接触面积，增大接触电阻。



建议：



增大钢片表面粗糙度，优化热压条件，有利于增大胶体的粘结，减少间隙。
