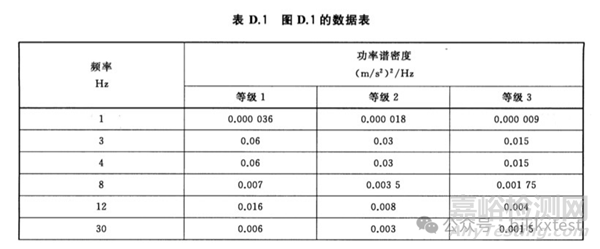

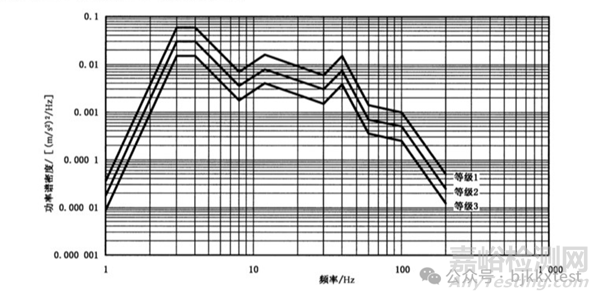

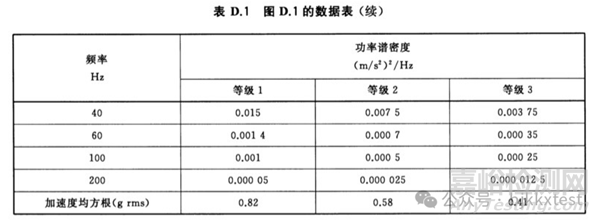

一、公路运输随机振动功率谱密度试验曲线及测试参数

根据产品的价值,预期能够承受危害的程度、货运单元的数量、运输环境的相关信息或其他准则确定试验强度严酷水平,严酷水平I为强度最大,严酷水平Ⅲ为强度最小,严酷水平Ⅱ为一般水平,通常推荐严酷水平Ⅱ。

运输距离不明的情况下,试验时间宜为180min。

如果已知包装件的运输总距离,也可按照以下经验公式推算试验时间:

t=S/K

式中:

-试验时间,单位为分(min);

5--运输总距离,单位为千米(km);

K-试验时间估算常数,K取6,单位为千米每分(km/min)

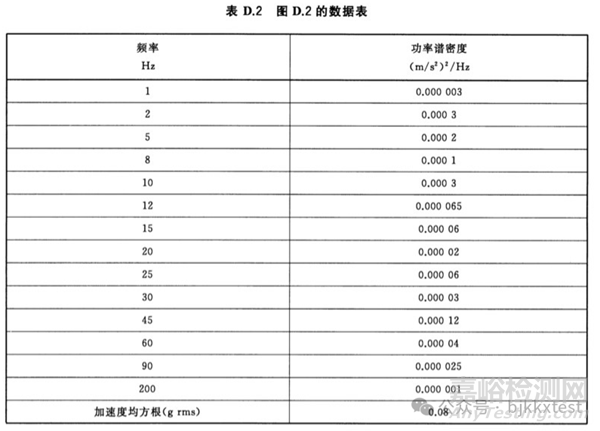

二、京沪铁路运输随机振动功率谱密度曲线及数据

图D.2是对京沪铁路上铁路行李车进行实际振动数据采集,得到垂直轴向的振动强度曲线。

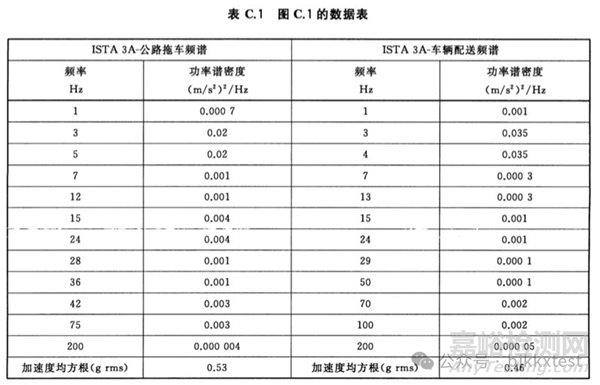

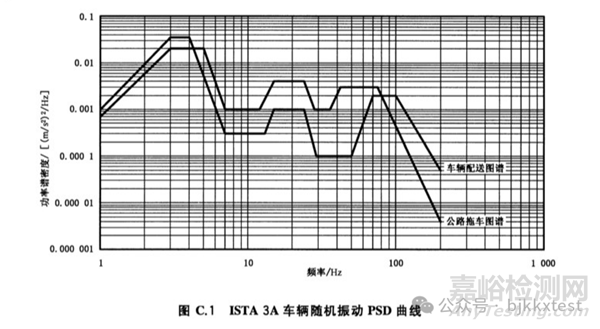

三、ISTA 3A车辆随机振动试验曲线以及测试参数

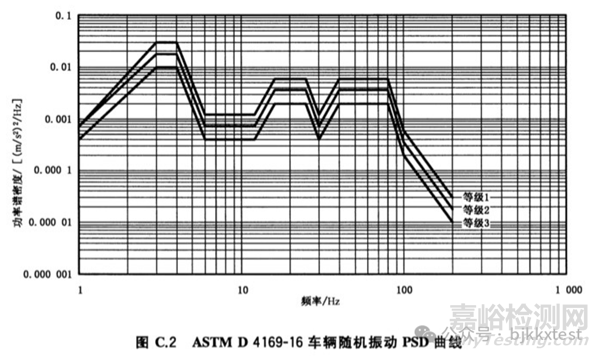

四、ASTM D 4169-16车辆随机振动试验曲线及测试参数

小结：在运输振动试验中，通常采用的振动测试类型为随机振动试验，受试样机通常带包装，不通电进行振动试验，测试后，观察受试样机的功能性能是否发生改变，样机的外观结构是否有损坏。
