摘 要： 建立电感耦合等离子体发射光谱快速自动曲线校正技术（FACT）测定铀钆氧化物中微量金属杂质元素的分析方法。通过对分析物谱线、干扰物谱线以及空白谱线的分析，选择元素最佳分析线，利用谱线校正扣减干扰物谱线，实现在高含量钆基体条件下对目标元素分析线进行干扰校正，准确测定元素含量。样品用硝酸溶解后，以磷酸三丁酯萃淋树脂作为固定相，3 mol/L硝酸溶液为流动相将铀分离。采用标准曲线法，利用FACT模型校正钆基体干扰，准确测量溶液中目标元素的含量。对FACT模型的有效性进行了考察和验证，确定目标元素的测量范围，元素加标回收率为84%～109%，测定结果的相对标准偏差为0.56%~7.07%（n=6）。该方法可用于含钆铀氧化物中微量金属杂质的检测。

关键词： 自动曲线校正技术； 铀钆氧化物； 金属杂质



近年来，核电在中国得到迅速的发展，核燃料的需求也在逐年增长。现在国内大多数核电站为压水堆核电站，用到的燃料均是二氧化铀陶瓷芯块。其中，含钆二氧化铀芯块制作的可燃毒物元件，具有提高核燃料的利用率，改善堆芯功率分布，加深燃耗，降低核燃料循环成本等优点，被广泛应用于核燃料组件中。为了使组件在核电站堆芯中安全稳定运行，含钆二氧化铀中杂质元素的质量指标有严格的要求，因此含钆二氧化铀中杂质的准确测量非常重要。

目前铀化合物中杂质检测的方法有电感耦合等离子体发射光谱(ICP-AES)法[1‒2]、电感耦合等离子体质谱法[3‒5]、电感耦合等离子体光谱-质谱法[6]、X射线荧光光谱法[7]等。被分析元素的光谱谱线和干扰物的谱线交叠，导致该波长下的谱线形状不对称、谱线强度增大或减小，数据失去可靠性。在有干扰的情况下，对应的检测的方法也有许多，如通过仪器谱线库选择干扰小的谱线对分析元素进行分析；用萃取分离ICP-AES法测定含铪铀中微量杂质元素[8]，测定铀锆合金中钙、锂、镁、钠[9]，采用基体匹配的方法，测定铀锆铌混合材料中12种杂质元素[10]。也有采用图谱拟合的方式进行钆铀氧化物中的杂质[11]，采用电感耦合等离子体质谱法测定二氧化铀-氧化铍芯块中28种杂质元素[12]。美国ASTM C1517—2016含钆二氧化铀中微量金属杂质的检测采用的是直流电弧发射光谱法，在国内目前无相应国家标准，只有一个铀行业标准—EJ/T1212.4—2008 《烧结氧化钆-二氧化铀芯块分析方法　第4部分：微量杂质元素的测定-ICP-AES多元图谱拟合法》。

分析铀合金中微量金属杂质，存在干扰元素时，分离不同的干扰元素需要使用不同的试剂[13]，操作难度较大，往往在许多情况下，干扰物和分析物无法实现分离，这种方法的使用范围受限；采用基体匹配法将含量高的基体元素配入标准溶液中，需要准确配制基体元素的含量，不同含量基体需要配制不同标准以消除干扰物的影响。相比分离干扰元素和基体匹配法，通过谱图扣除干扰这种方法简化样品处理步骤，解决许多元素无法测量的难题。对于铀钆氧化物中金属杂质的检测，常量的铀和钆对于微量元素的检测干扰很大，使用CL-TBP可以分离铀基体，但是钆却无法分离。快速自动曲线拟合技术（FACT）是由安捷伦科技有限公司提供的一种软件校正技术，用来校正谱线重叠引起的光谱干扰[14‒15]。笔者建立了一种FACT校正方法用于准确测量含钆铀氧化物中微量金属杂质元素的方法，消除光谱干扰和基体干扰，减轻日常分析操作难度。



1、 实验部分



1.1 主要仪器与试剂

电感耦合等离子发射光谱仪：Agilent 5110VDV型，美国安捷伦科技有限公司。

电子天平：XS204型，感量为0.1 mg，梅特勒托利多科技（中国）有限公司。

温控加热板：HT-200型，广州格丹纳仪器有限公司。

色层柱：石英材质，内径为8 mm，高为150 mm，顶部带一个20 mL储液槽，山东化工研究院玻璃仪器技术服务部。

单元素标准溶液：钴、锰、铬、镍、铁的质量浓度均为1 000 mg/L，标准物质编号分别为GBW (E)080139、GBW (E)080137、GBW (E)080313、GBW (E)080318、GBW (E)080315，核工业北京化工冶金研究院。

钆标准溶液：质量浓度为1 000 mg/L，标准物质编号为GSB G 62053-90(6401)，中国钢铁研究总院。

Gd2O3粉末：质量分数为99.99%，益阳鸿源稀土有限公司。

铀钆氧化物样品：自制。

CL-TBP树脂：粒径为0.125～0.193 mm，TBP质量分数约60%，常州大学。

硝酸：优级纯，成都市科隆化学品有限公司。

实验用水：去离子水，电导率（25 ℃）不大于0.1 mS/m。

1.2 系列混合标准工作溶液配制

分别取钴、锰、铬、镍、铁单元素标准溶液适量，用3 mol/L硝酸溶液逐级稀释定容至100 mL容量瓶中，制成系列混合标准工作溶液，各元素质量浓度均分别为0、0.1、1、10 µg/mL，溶液编号分别为N0、N1、N2、N3。

1.3 萃取色层柱的制备

CL-TBP树脂先用去离子水浸泡至少24 h，湿法装入色层柱（上、下均用脱脂棉填塞），树脂床高130～140 mm，控制淋洗流量为0.5～1.0 mL/min，分离前用3 mol/L硝酸溶液平衡，分离后用去离子水解吸柱上吸附的铀，解吸完后萃取色层柱浸泡在去离子水中。

1.4 仪器工作条件

射频功率：1.2 kW；等离子体气流量：12.0 L/min；辅助气流量：1.00 L/min；雾化气流量：0.70 L/min；进样速度：12 r/min（勾选快泵）；提升延时：8 s；读取时间：5 s；稳定时间：22 s；观察方式：轴向观察；元素分析波长：铬267.716 nm、钴228.615 nm、镍231.604 nm、铁259.939 nm、锰257.610 nm。

1.5 实验方法

1.5.1 样品处理

称取铀钆氧化物样品0.2 g（精确至0.1 mg）于25 mL石英烧杯中，加入2 mL浓硝酸，在电热板上低温溶解后，加热蒸干，样品颜色变为橘红色，加入2 mL 3 mol/L硝酸溶液溶解，得样品预处理溶液。随样品制备试剂空白。

将待样品预处理溶液和试剂空白倒入萃取色层柱后，用3 mol/L硝酸溶液 6 mL分3次淋洗色层柱，弃去前2 mL流出液，收集后6 mL流出液为样品溶液和样品空白。

1.5.2 样品测量和结果计算

将系列混合标准工作溶液N0～N3、样品空白溶液和样品溶液按照所建方法依次进行测定，得到目标元素的含量，按式（1）计算样品中目标元素的质量分数wi：



(1)

式中：wi—样品溶液中元素i的质量分数，µg/g；

ρi1—样品溶液中元素i的质量浓度，µg/mL；

ρi0—试剂空白中元素i的质量浓度，µg/mL；

V—样品溶液体积，mL；

m—铀钆氧化物样品质量，g。

1.6 FACT模型的建立

FACT法是一个基于纯组分（待测元素、空白和干扰元素）光谱的校正方法，在测量过程中，对分析物、空白和干扰物的谱线进行定义，然后利用软件自动对干扰物谱线进行校正。

首先分别准备样品溶液、钆单元素标准溶液（1 000 mg/L）、空白溶液以及系列混合标准工作溶液。分别测定标准溶液0、0.1、1、10 µg/mL和钆单元素标准溶液。

测定完成后，对目标元素选择背景校正类型为“FACT”，在FACT模型窗口中选择0 µg/mL的溶液作为空白，钆单元素标准溶液作为干扰物，分析物选择10 µg/mL混合标准工作溶液，并将编辑好的模型保存到库中，以便以后调用，保存方法。



2、 结果与讨论



2.1 样品处理优化

为了确定目标元素在淋洗过程中被完全收集，首先对样品溶液的接收体积进行了实验。称取样品3个，分别加入N1、N2、N3号标准溶液各 6 mL，然后进行样品处理，待样品预处理溶液转移到萃取色层柱后，用3 mol/L硝酸溶液10 mL分5次淋洗萃取色层柱，每次收集2 mL，共收集6份样品溶液进行测量，利用测定数据绘制淋洗曲线。以铁元素为例，元素的淋洗曲线如图1所示。

图1   不同浓度下铁元素淋洗曲线

Fig. 1   Elution curves for different concentrations of Fe element

由图1可知，前2 mL的淋洗液测量值和空白测量值相同，说明在前2 mL中目标元素未流出，在2~4 mL时中低、中、高浓度的铁浓度均为最大，说明元素在2~4 mL开始集中流出，浓度达到最大。在8 mL后溶液中元素含量基本和空白值相同，说明在2~8 mL基本全部流出，因此选择弃去最初的2 mL，收集后面6 mL进行试验。



通过文献[16]可知，在淋洗过程中硝酸浓度对铀的吸附率有较大影响，当硝酸浓度大于3 mol/L，CL-TBP树脂对铀的吸附率没有变化，且在3 mol/L硝酸中，钆能稳定存在，不会对铀的分离和其他元素流出造成影响，综合考虑酸基体效应和盐效应，最终选择硝酸淋洗液浓度为3 mol/L。



2.2 仪器工作条件优化

选择多条谱线，通过铀氧化物加标回收试验以及谱线库提供的干扰谱线数据，结合在生产中可能存在的杂质元素干扰，选择测量结果准确、灵敏度高且干扰较小的谱线，最终确定各元素分析谱线：铬267.716 nm、钴228.615 nm、镍231.604 nm、铁259.939 nm、锰257.610 nm。

等离子体发射光谱中RF功率和雾化气流量两个仪器参数对仪器测定灵敏度有较大影响，在样品测定过程中，提升延时、稳定时间和读取时间是非常重要的参数，可使测定的信号强度读数稳定。以1 μg/mL的锰元素溶液为例，分别考察并优化上述各参数。

（1）对RF功率进行考察。不同RF功率下锰元素信号强度和信噪比分别见图2、图3。

图2   不同RF功率下锰元素信号强度

Fig. 2   Effect of different RF power on Mn element’s signal intensity

图3   不同RF功率下锰元素信噪比

Fig. 3   The signal to noise ratio of Mn element in different RF power

由图2、图3可知，元素的谱线强度随着功率的增加而增加；元素的信噪比随着功率的增加而增加，在0.8 kW时达到最大，随后随着功率的增大，信噪比降低。功率过低，影响待测元素的激发；功率过大，背景信号强度也增大，能源消耗大，同时也容易烧掉炬管。综合考虑元素激发和信噪比因素，选择RF功率为1.2 kW。

（2）对雾化气流量进行考察。不同雾化气流量下锰元素信号强度见图4。



图4   不同雾化气流量下锰元素信号强度

Fig. 4   Effect of nebulizer gas flow on Mn element’s signal intensity

由图4可知，锰元素的信号强度随着雾化气流量的增加而增加，在流量为0.7 L/min时达到最大，随后信号强度随着雾化气流量的增加而降低，因此选择雾化气流量为0.7 L/min。

（3）对提升延时进行考察。不同提升延时下锰元素信号强度见图5。



图5   不同提升延时下锰元素信号强度

Fig. 5   Effect of sample delay on Mn element’s signal intensity

由图5可知，信号强度随着提升延时的增加而快速增加，在5 s后缓慢增加趋于稳定，因此可知，5秒后能保证大部分溶液到达等离子体，得到激发，最终选择8 s作为提升延时的最优时间。

（4）对稳定时间进行考察。不同稳定时间下锰元素信号强度见图6。



图6   不同稳定时间下锰元素信号强度

Fig. 6   Effect of stabilization time on Mn element’s signal intensity

由图6可知，信号强度随着稳定时间的增加而呈线性增加，在20 s后增加缓慢达趋于稳定，因此后续实验选择的稳定时间为22 s。

（5）对读取时间进行考察。不同读取时间下锰元素信号强度见图7。



图7   不同读取时间下锰元素信号强度

Fig. 7   Effect of reading time on Mn element’s signal intensity

由图7可知，信号强度随着读取时间的增加而增加，在5 s时达到最大，后增加缓慢达趋于稳定，因此选择的读取时间为5 s。

2.3 标准曲线与校准曲线

称取铀钆氧化物样品4份，分别加入系列混合标准工作溶液N0~N3各6 mL，进行样品处理后测定，绘制校准曲线。对配制的系列混合标准工作溶液进行测定，绘制标准曲线。通过计算回归方差、斜率和截距对标准工作曲线和校准曲线的差异性进行考察，结果数据见表1。由表1可知，标准曲线和校准曲线在显著水平ɑ=0.05时，无显著性差异，因此在实际生产中可以用标准曲线代替校准曲线。

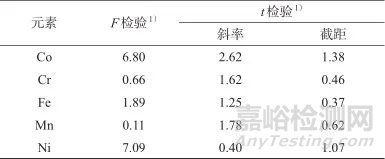

表1   标准曲线和校准曲线差异性比较

Tab. 1   Difference comparison of standard curves and working curves





注：1）表示当ɑ=0.05时，F检验临界值为19.00，t检验临界值为2.78。



2.4 样品加标回收试验

称取目标元素含量较低的非钆样品3组，分别加入钆单标溶液6 mL，模拟生产中含钆样品，之后分别加入系列混合标准工作溶液N0~N3各6 mL，按照1.5.1方法进行样品处理并进行6次平行测定，试验结果见表2。

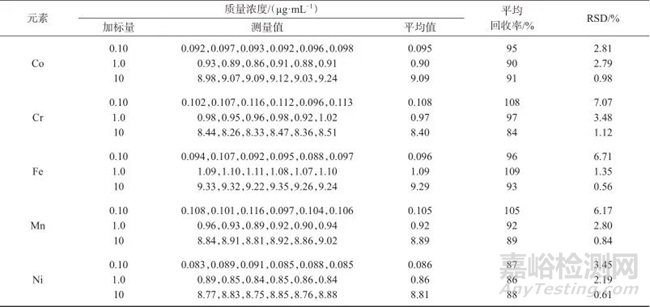

表2   样品加标回收试验结果

Tab. 2   Results of spiked recoveries and precision test



由表2可知，各元素加标的平均回收率为84%~109%，测定结果的相对标准偏差为0.56%~7.07%，说明方法具有较高的准确度和良好的精密度。

2.5 方法检出限

称取目标元素含量较低的含钆样品6个作为空白样品，按照1.5.1方法样品处理后，在1.4仪器工作条件下进行测定。根据6次空白样品的标准偏差计算目标元素的方法检出限，试验结果见表3。

表3   各元素方法检出限

Tab. 3   Detection limits of different elements ( µg/g )



2.6 FACT模型与MSF模型比较

为了进一步说明FACT模型能够有效对基体干扰进行校正，把FACT模型与MSF模型进行了比较。选择加标的含钆溶液进行测定，测量数据通过方差检验和平均值检验进行比较，结果见表4。由表4可知，方差检验和平均值检验均小于临界值，说明两种方法测量数据无显著性差异，说明FACT模型能有效扣除高基体元素的干扰，对微量金属元素进行准确测量。

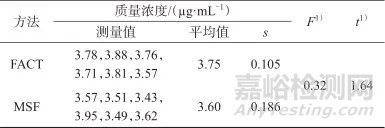

表4   FACT和MSF中Mn元素测量结果比较

Tab. 4   Results comparison of FACT and MSF

注：1）表示当ɑ=0.05时，F检验临界值为5.05，t检验临界值为2.23。



3、 结语



采用ICP-AES快速自动曲线校正技术测定含钆溶液中Co、Cr、Fe、Mn和Ni元素，通过对校准曲线和标准曲线的差异性比较，得出校准曲线和标准曲线在置信度为95%时无显著性差异。通过加标回收试验，其回收率为84%～109%，测定结果的相对标准偏差为0.56%~7.07%，说明该方法具备良好的准确性和重复性，适用于分析高含量基体中微量金属元素。该方法具备分析速度快、准确度高、稳定性好等优点，可解决生产中目标元素有干扰、难分离、测不准的难题，用标准曲线代替校准曲线进行样品测定，为样品处理节约了大量时间。



参考文献：



1 陈岚，徐鸿，邵燕.电感耦合等离子体原子发射光谱法测定铀氧化物种微量碱金属元素［J］.核化学与放射化学，2020，42（5）：383.

    CHEN Lan， XU Hong， SHAO Yan. Determination of trace alkali metal elements in uranium oxide by inductively plasma atomic emission spectrometry［J］. Journal of Nuclear and Radiochemistry， 2020，42（5）：383.



2 初泉丽，曹淑琴，周志全.铀及其化合物中杂质元素的分析方法综述［J］.铀矿冶，2009，28（1）：38.

    CHU Quanli， CAO Shuqin， ZHOU Zhiquan. Analytical methods of trace impurities in uranium and its compounds and their application［J］. Uranium Mining and Metallurgy，2009， 28（1）：38.



3 贾雷，左修源.四酸密闭消解-电感耦合等离子体质谱（ICP-MS）法测定铀矿中的铼和钪［J］.中国无机分析化学，2023，13（5）：469.

    JIA Lei， ZUO Xiuyuan. Determination of rhenium and scandium in uranium ores by tetraacid confinement ablation-inductively coupled plasma mass spectrometry（ICP-MS）［J］.Chinese Journal of Inorganic Analytical Chemistry，2023，13（5）：469.



4 朱留超， 王同兴， 赵永刚，等. 戊基磷酸二戊酯萃取色层分离-电感耦合等离子体质谱法测定铀产品中9种杂质元素［J］. 岩矿测试， 2015， 34（4）：414.

    ZHU Liuchao， WANG Tongxing， ZHAO Yonggang， et al. Determination of nine impurities in uranium products by inductively coupled plasma-mass spectrometry after UTEVA extraction chromatographic separation［J］. Rock and Mineral Analysis， 2015， 34（4）：414.



5 YOU Yini， WEN Tingbu， KE Xiong， et al. Trace impurity analysis in uranium materials by rapid separation and ICP-MS/MS measurement with matrix matched external calibration［J］. microchemical journal， 2021， 169：106 615.



6 付琳，王玉学，魏代东，等.电感耦合等离子体光谱-质谱法联合测定铀化合物粉末中20种杂质元素［J］.化学分析计量，2022（8）：17.

    FU Lin， WANG Yuxue， WEI Daidong， et al. Determination of 20 impurities elements in uranium compounds by inductively coupled plasma spectroscopy and mass spectrometry［J］. Chemical Analysis and Meterage， 2022（8）：17.



7 袁翠宏，王枝梅，杨永明，等. X射线荧光光谱法测定铀钼合金中钼［J］.化学分析计量，2022，31（3）：65.

    YUAN Cuihong，WANG Zhimei，YANG Yongming，et al. Determination of molybdenum in uranium molybdenum alloy by X-ray fluorescence spectrometry［J］. Chemical Analysis and Meterage，2022，31（3）：65.



8 刘勇，王怀胜，沈岚，等.萃取分离ICP-AES法测定含铪铀中微量杂质元素［J］.分析试验室， 2002（1）：55.

    LIU Yong， WANG Huaisheng， SHEN Lan， et al. Determination of impurity elements in U samples containing Hf by ICP-AES［J］. Chinese Journal of Analysis Laboratory， 2002（1）：55.



9 邓传东，王国华，孙琳，等.电感耦合等离子体原子发射光谱法测定铀锆合金中钙锂镁钠［J］.冶金分析，2020，40（5）：47.

    DENG Chuandong， WANG Guohua， SUN Lin， et al. Determination of calcium， lithium， magnesium and sodium in uranium-zirconium alloy by inductively coupled plasma atomic emission spectrometry［J］. Metallurgical Analysis， 2020， 40（5）：47.



10 杨平，邓传东，曾诚，等.电感耦合等离子体发射光谱法测定铀锆铌混合材料中12种杂质元素含量［J］.分析科学学报，2020，36（4）：553.

    YANG Ping， DENG Chuandong， ZENG Cheng， et al. Determination of 12 impurity elements in mixed materials of uranium， niobium and zirconium by inductively coupled plasma optical emission spectrometry［J］. Journal of analytical science， 2020，36（4）：553.



11 刘文誉，曾绍伦.萃取色层分离/ ICP-AES法测定铀钆氧化物中的杂质［J］.原子能科学技术，2004，38（5）：424.

    LIU Wenyu， ZENG Shaolun. Determination of impurities in （Gd， U） O2 by column extraction chromatography and ICP-AES multi-component spectral fitting［J］. Atomic Energy Science and Technology， 2004，38（5）：424.



12 陈艳宏，杨永明，张洪伟，等.电感耦合等离子体质谱法测定二氧化铀-氧化铍芯块种28种杂质元素［J］.化学分析计量，2020， 29（4）：50.

    CHEN Yanhong，YANG Yongming，ZHANG Hongwei，et al. Determination of 28 impurities in UO2-BeO pellet by inductively coupled plasma mass spectrometry［J］. Chemical analysis and meterage，2020，29（4）：50.



13 REZA B， MASOUD A， MOHAMMAD K A. Determination of rare earth elements in uranium materials by ICP-MS and ICP-OES after matrix separation by solvent extraction with TEHP［J］. Talanta， 2021， 222（1）：121 509.



14 叶晨.电感耦合等离子体原子发射光谱法测定铁基合金中铅量-联合应用FACT技术及标准加入法消除干扰［J］.理化检验（化学分册），2014， 50（10）：1 291.

    YE Chen. ICP-AES Determination pf lead in ferrous alloys-elimination of interferences by correction with FACT and standard addition method in combination［J］. Physical Testing and Chemical Analysis（Part B：Chemical Analysis）， 2014， 50（10）：1 291.



15 张颖，史文斌，李虹，等.采用FACT校正-ICP-OES法测定镍基高温合金中的微量铝［J］.热力透平， 2021， 50（3）：211.

    ZHANG Ying， SHI Wenbin， LI Hong， et al. Determination of trace aluminum in nickel based superalloy using ICP-OES with FACT correction［J］. Thermal Turbine， 2021，50（3）：211.



16 谢树军，王林根，周丽彬，等. ICP-AES测定铀化合物中主要杂质元素的影响因素［J］.湿法冶金，2006，25（2）：110.

    XIE Shujun， WANG Lingen， ZHOU Libin， et al. Influence factors on determination impurity elements in uuranium compound by ICP-AES［J］. Hydrometallurgy of China， 2006，25（2）：110.



引用本文： 陈雪旭，陈岚 . 电感耦合等离子体光谱快速自动曲线校正技术测定铀钆氧化物中5种金属杂质［J］. 化学分析计量，2024，33（8）：62. (CHEN Xuexu, CHEN Lan. Determination of 5 metal impurities in uranium gadolinium oxide by inductively coupled plasma spectroscopy with rapid automatic curve correction technology[J]. Chemical Analysis and Meterage, 2024, 33(8): 62.)
